海上作业用八桩夹克平台结构设计

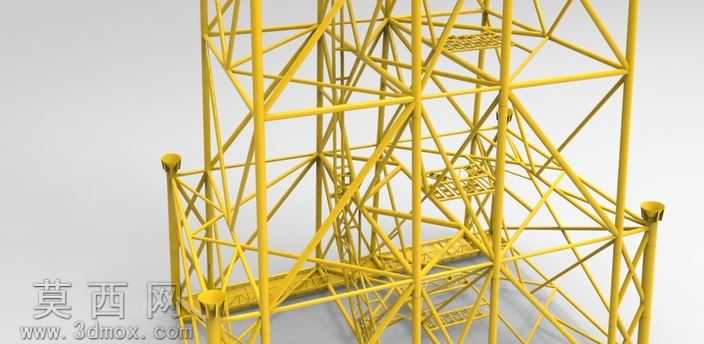

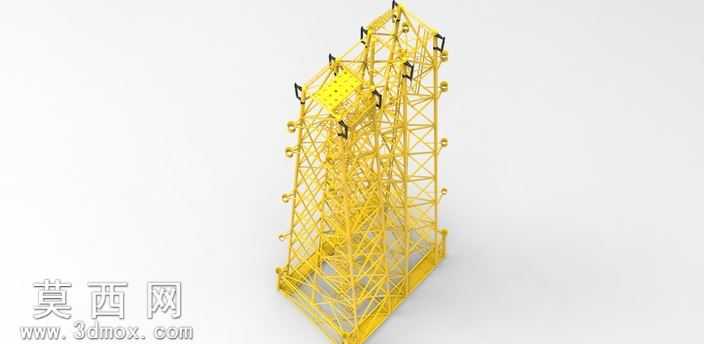

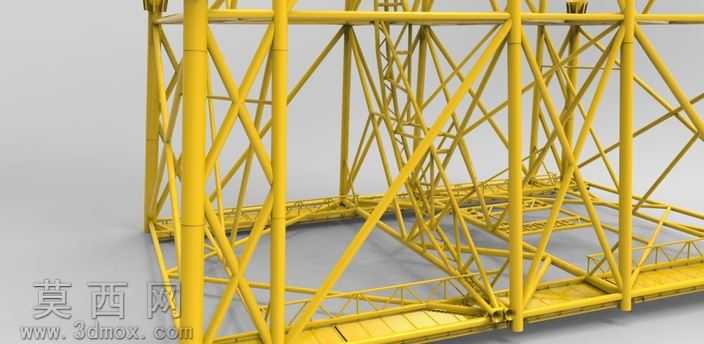

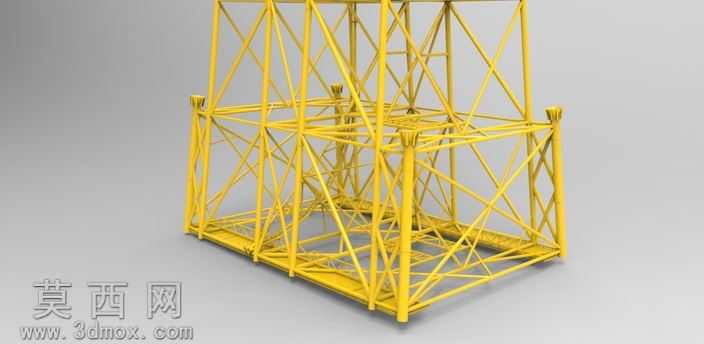

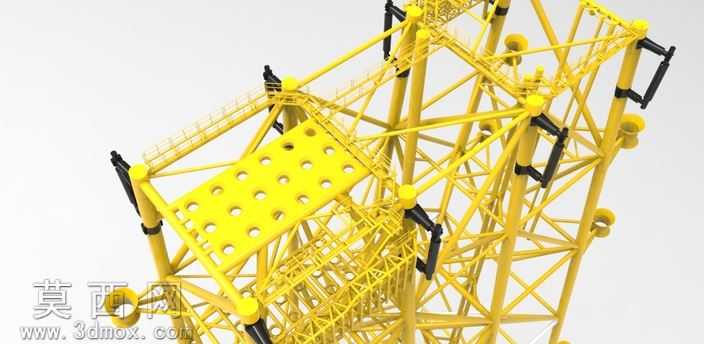

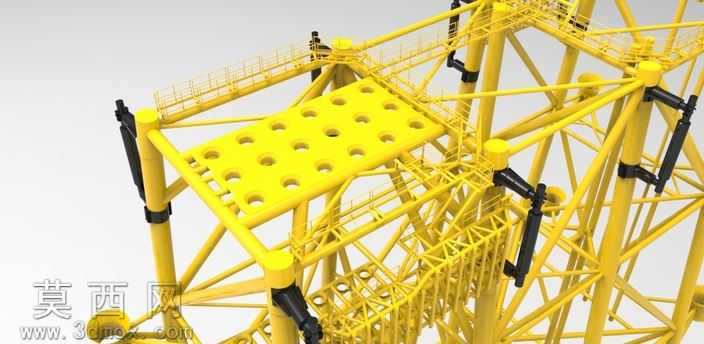

本模型为适配近700英尺作业水深的八桩夹克配套生产修复平台，采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循海洋工程钢结构设计规范，对核心承载桁架结构做了等比例还原。模型主体采用桁架式空间结构设计，主弦杆与腹杆的连接节点做了精细化建模，还原了实际工程中的节点板、螺栓连接副等细节，每一处杆件的交汇位置都做了布尔运算处理，避免出现面重叠、破面等建模问题，确保模型可直接导入有限元分析软件做结构受力验算。材质设置上，主体承载结构统一赋予海洋工程专用耐候钢材质，调整了金属粗糙度与反光参数，模拟钢材表面做防腐涂装后的哑光金属质感；顶部作业平台的防滑格栅板单独赋予防滑纹理材质，配套的管卡、裙桩固定件等附属构件根据功能不同分别赋予对应材质，提升模型渲染后的真实感。结构设计层面，八组桩夹沿平台主体周向均匀布置，每个夹克都设置了可调节锁紧结构，能够适配不同管径的裙桩与J管，夹克与主桁架的连接位置做了加强筋设计，可承受平台作业时的横向风浪载荷与竖向设备载荷；平台内部预留了设备安装空间与人员通行通道，舷侧设置了吊点结构，方便平台整体吊装运输。设计过程中优先考虑平台的修复生产作业需求，对易磨损的夹克锁紧面做了可更换结构设计，无需整体拆解平台即可完成磨损件更换，降低后期运维成本；整体桁架结构采用模块化建模思路，将主桁架、桩夹组件、顶部平台、附属吊具分为独立子装配体，方便后续根据不同作业水深调整杆件长度与夹克数量，提升模型的可复用性。渲染阶段采用三点布光方式，主光源模拟海上自然光照射角度，辅助光源补全桁架内部阴影区域的细节，搭配浅灰色背景突出黄色主体结构，清晰展现整体结构的空间层次与连接关系，可直接用于作业方案展示、结构教学演示等场景。
