经典碟形不明飞行物缩比仿真结构

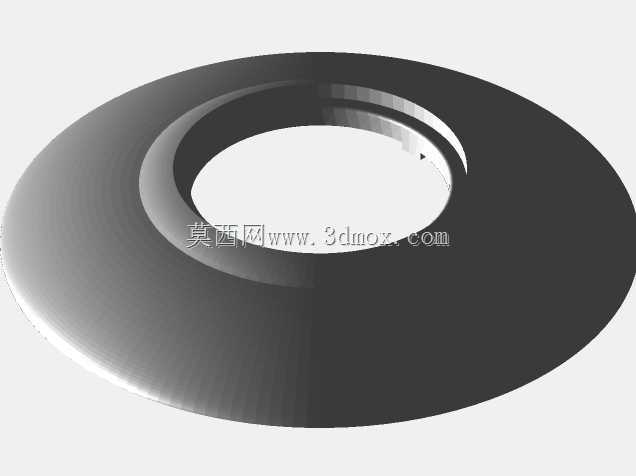

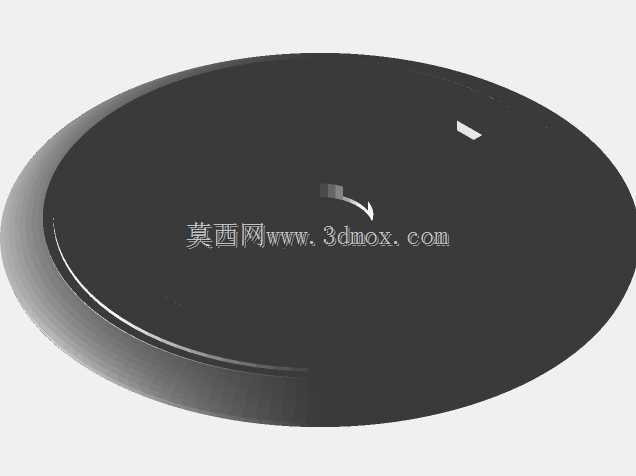

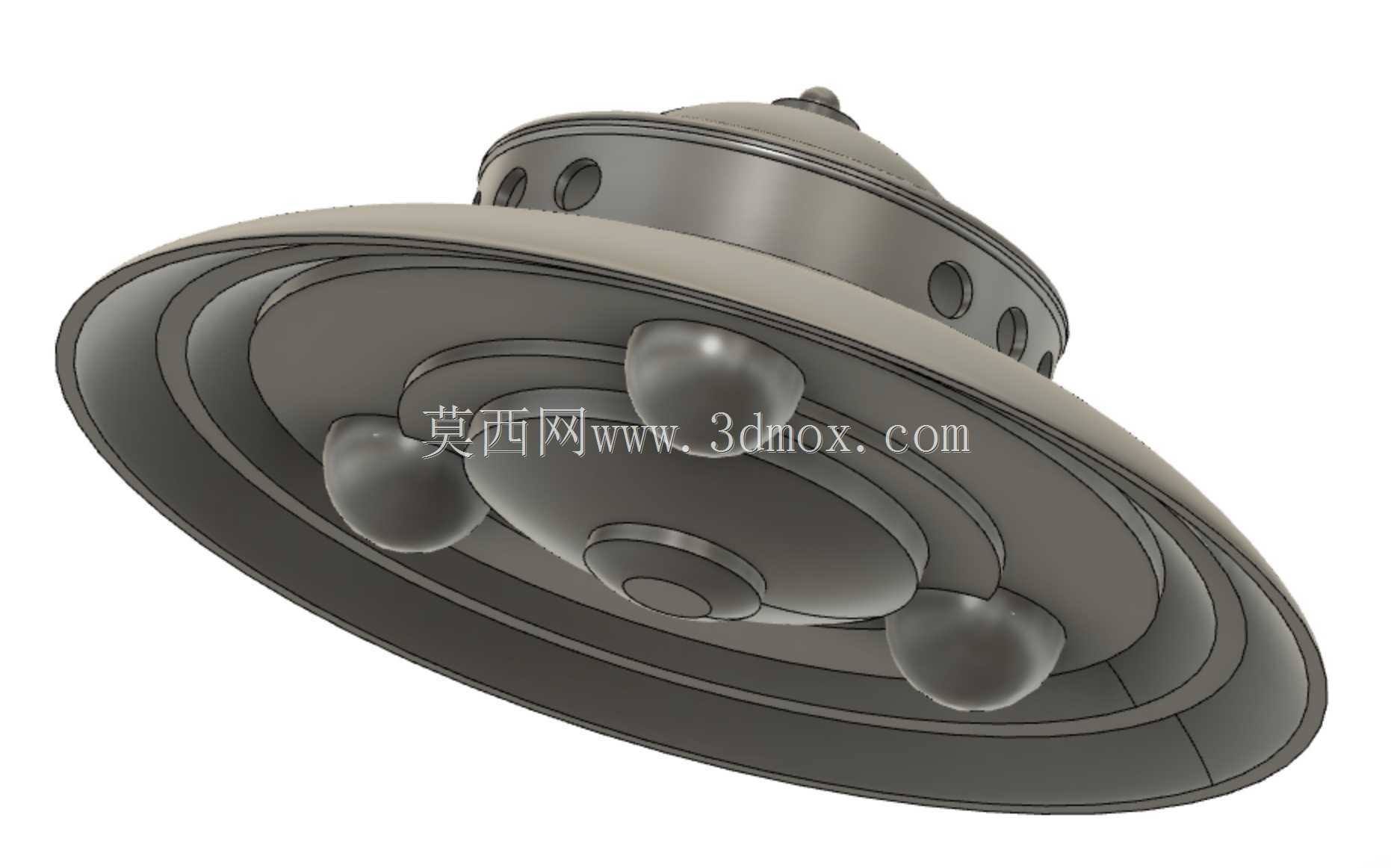

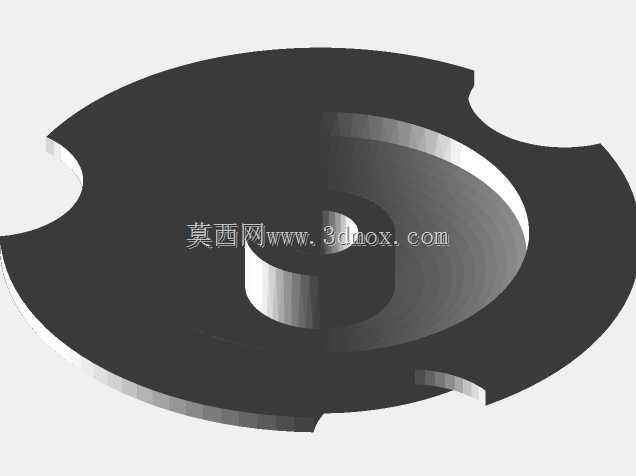

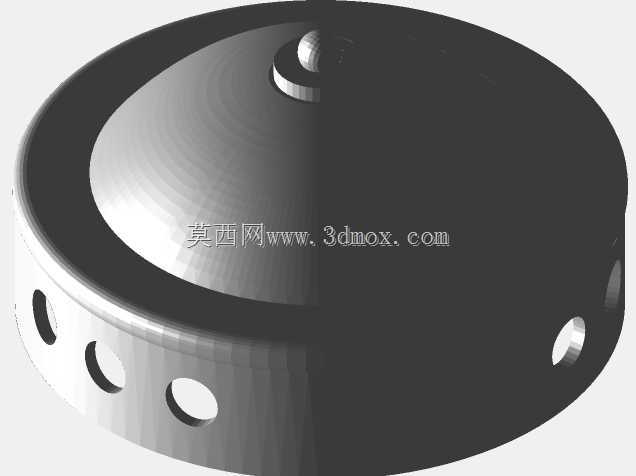

这款碟形飞行器的结构设计，最初是面向航空航天科普展陈、科幻影视道具制作以及航模爱好者拼装场景开发的，整体采用1/144的缩比比例，完全参照公开的目击影像资料还原外形轮廓，没有做过度的艺术夸张，保证了视觉上的写实感。从结构设计思路来看，整体采用上下分舱的布局逻辑，上部的凸起舱段沿周向均匀布置圆形舷窗结构，既还原了经典飞碟的视觉识别特征，也为后续内部加装微型发光模块预留了安装空间，舷窗的开孔边缘做了0.2mm的倒角处理，避免缩比比例下出现锐边失真的问题，同时也能提升3D打印或者注塑开模时的脱模顺畅度。下部的主碟盘采用多层环形阶梯结构，从中心向外缘逐步收薄，最外缘的厚度控制在1.2mm，既保证了整体结构的刚性，也还原了碟形飞行器边缘轻薄的视觉特征，碟盘下部沿周向均匀布置四个球形凸起结构，对应概念设计中的起落架舱或者动力输出单元，球形结构与主碟盘的连接位置做了渐变过渡的圆角处理，避免应力集中导致的结构断裂问题，不管是做静态展示模型还是加装动力组件做动态航模，都能满足结构强度要求。在安装边界方面，整体模型的最大外径控制在220mm，总高度为87mm，上部舱段的最大直径为96mm，不需要额外的支撑结构就可以平稳放置在展台上，下部的四个球形凸起的最低点处于同一水平面，平面度公差控制在0.1mm以内，放置时不会出现晃动歪斜的问题。如果用于科普展陈场景，可以直接在模型表面做金属质感的喷涂处理，舷窗位置加装冷光片模拟发光效果，搭配星空主题的展陈底座就能达到很好的展示效果；如果用于航模改装，上部舱段的内部预留了直径40mm、深度35mm的空腔，可以容纳微型电池、控制电路板以及动力驱动组件，主碟盘的内部夹层也预留了走线槽，不需要额外破坏外观结构就能完成线路布设。设计过程中特意规避了很多科幻载具模型常见的结构问题，比如没有采用大跨度的薄壁悬空结构，所有的壁厚都控制在1.5mm-2mm之间，不管是采用FDM3D打印、光固化打印还是小规模注塑生产，都不会出现壁厚不均导致的变形问题，各个分件的拼接位置都设计了定位止口，拼装时不需要额外做打磨调整就能保证拼接缝隙均匀，对于模型制作者来说能大幅降低后期处理的工作量。碟形主体的曲面全部采用G2连续的曲面构建，表面没有突兀的折角，光影过渡自然，做金属漆面喷涂的时候不会出现曲面断层的反光问题，能很好地还原金属外壳的质感。
