五角透镜望远镜目镜连接适配结构

　　在天文观测、户外远距离观测类光学设备的改装与适配场景中，不同规格光学元件的连接精度直接影响观测成像质量与设备使用稳定性，这款适配结构正是为解决望远镜目镜与五角透镜的对接需求设计的转接构件。日常观测作业里，不少爱好者和专业观测人员会根据观测场景更换不同倍率的目镜、搭配不同功能的透镜组，不同光学元件的接口规格不统一，强行搭配不仅容易出现光轴偏移，还可能刮伤光学元件的镀膜或接口螺纹，这类转接适配器就承担了精准对接、保证同轴度的核心作用。

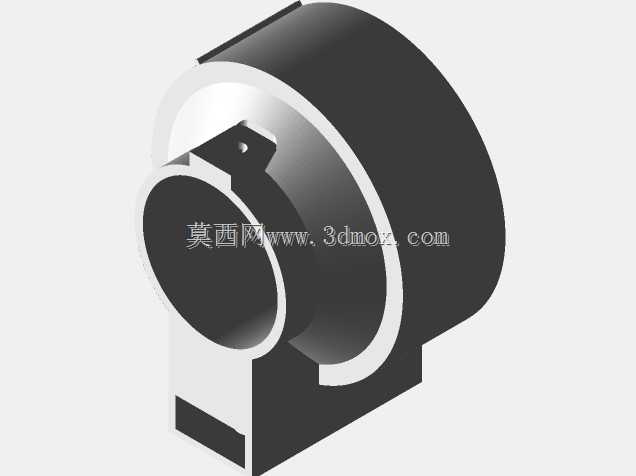

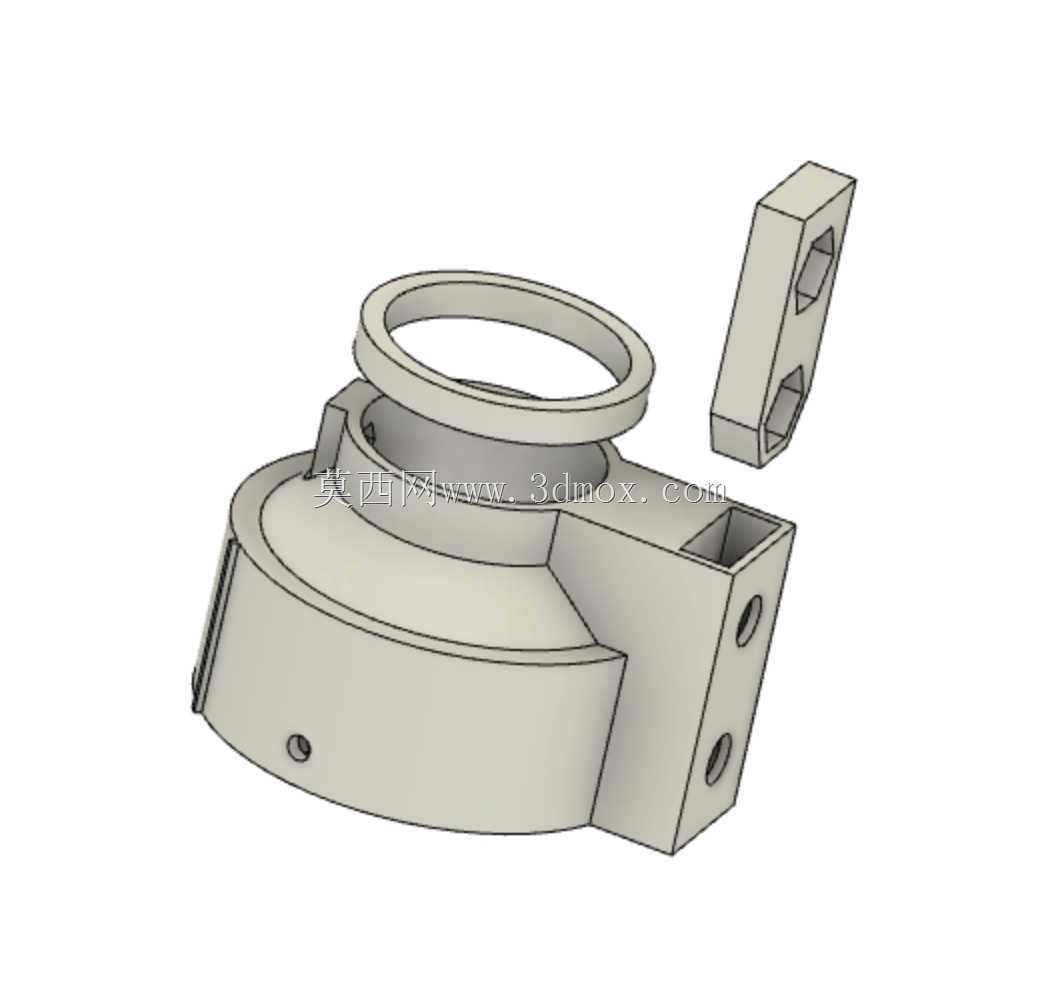

　　从功能特性来看，该适配结构一端匹配望远镜目镜的标准安装接口，另一端对接五角透镜的连接端，中间的法兰结构承担定位与锁紧的作用，安装后能保证目镜与五角透镜的光轴完全重合，避免出现成像偏移、视场偏心的问题。结构设计上预留了标准紧固件的安装位置，采用M3螺钉搭配螺母实现周向锁紧，同时设置了1/4螺母的安装位，可兼容常规三脚架的接头规格，不需要额外改装就能直接将整套光学组件固定在常规三脚架上，大幅拓展了设备的使用场景，不管是户外观测定点架设，还是室内固定点位的观测调试都能适配。

　　设计过程中优先考虑了光学连接的同轴度要求，法兰背面的安装基准面做了平面度管控，整体安装基准面到环形零件的总尺寸控制在45.5mm，这个尺寸是结合五角透镜的后截距、目镜的入瞳位置反复核算确定的，安装后不会出现光路遮挡，也不会因为转接段过长导致视场边缘出现暗角。考虑到不同用户使用的目镜、五角透镜的接口孔径存在细微差异，设计时特意将对接孔径留作可自定义调整的空间，用户可以根据自己手头的元件实际尺寸微调孔径参数，不需要重新制作整个转接件，降低了改装的成本与周期。

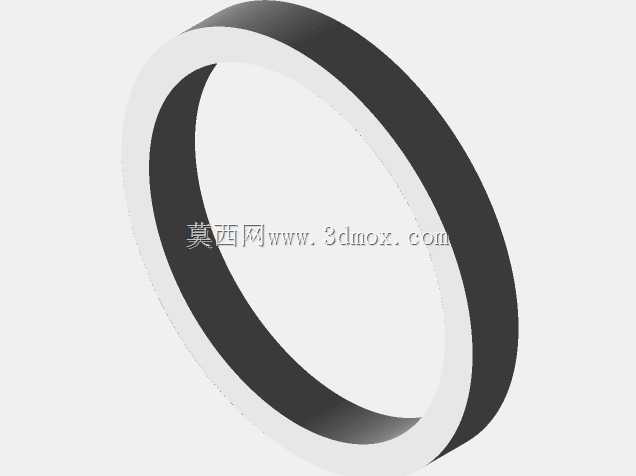

　　结构细节上，环形零件的边缘做了倒角处理，避免安装时刮伤光学元件的外壳或镀膜，紧固件的安装孔做了沉台设计，锁紧后螺钉头不会突出法兰表面，既不会影响三脚架的安装贴合度，也避免了突出的棱角划伤操作人员或设备表面。需要注意的是，安装过程中要避免过度锁紧紧固件，尤其是对接光学元件的位置，过大的锁紧力可能导致透镜外壳变形，甚至挤压光学镜片造成崩边或镀膜损伤，三脚架接头安装时也要控制拧紧力矩，避免螺纹滑牙影响连接稳定性。

　　从实际使用场景来看，这款适配结构不仅适用于常规的地面远距离观测，也能满足天文观测中目镜与五角透镜的快速切换需求，不需要反复拆装整套光学系统，只需要松开紧固件就能更换不同规格的目镜，调整观测倍率。对于经常外出观测的用户来说，一体化的法兰结构减少了零散转接环的数量，外出携带时不容易丢件，安装步骤也更简单，不需要复杂的调试就能快速完成设备组装，缩短观测前的准备时间。结构本身采用刚性足够的结构设计，安装后不会出现晃动或偏移，长时间架设观测也能保持光轴稳定，避免因为结构形变导致成像模糊，适配常规的光学设备安装需求，兼顾了连接精度与使用便利性。
