超轻型飞机全铝尾翼桁架结构设计

该结构为超轻型飞行器的尾翼承载桁架，采用全铝型材拼接设计，主要适配超轻型固定翼飞行器的尾部气动面安装需求，承担飞行过程中尾翼传递的气动载荷，保障俯仰、偏航操纵过程中的结构刚度与稳定性。从实际应用场景来看，这类结构多用于自重严格受限的轻型、超轻型载人或无人飞行器，在满足结构强度要求的前提下最大化降低结构自重，提升飞行器的有效载荷占比与燃油经济性。

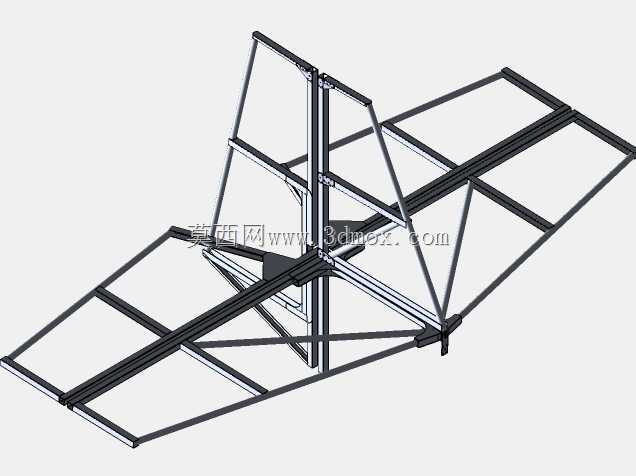

设计过程中优先采用标准工业铝型材作为主承载构件，所有杆件连接节点均采用适配的角件与紧固件拼接，未采用焊接工艺，既降低了加工制造的工艺门槛，也便于后续维护过程中的杆件更换与结构调整。主承力梁沿机身纵向布置，作为尾翼结构与机身对接的核心传力路径，两侧斜向支撑杆件按照载荷传递路径优化排布，将水平尾翼、垂直尾翼承受的气动弯矩、剪力均匀传递至机身对接端面，避免局部应力集中导致的结构失效。

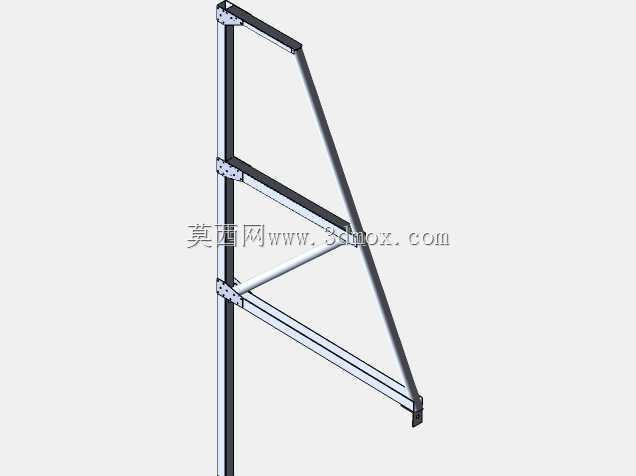

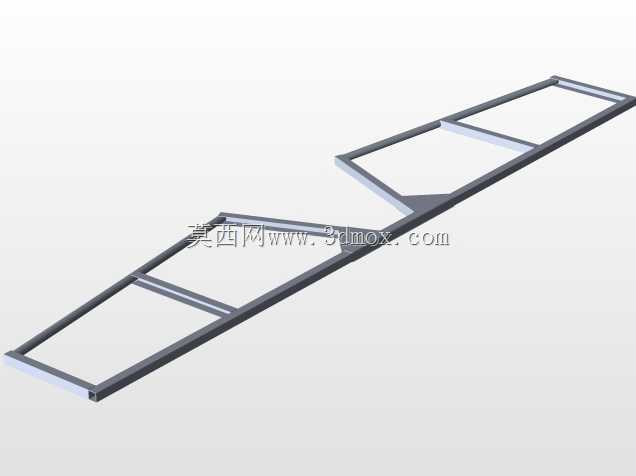

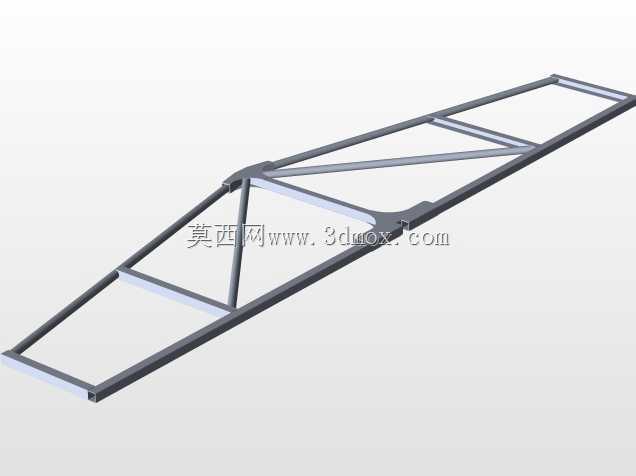

从结构布局来看，垂直尾翼的支撑桁架采用三角稳定构型，纵向与横向杆件之间设置多道斜撑，大幅提升侧向抗扭刚度，避免飞行过程中尾翼发生颤振；水平尾翼的支撑框架采用纵横梁格构式布局，梁间距匹配常规超轻型飞机尾翼的安装孔位，安装边界预留了标准紧固件的装配空间，可直接适配对应规格的尾翼蒙皮与操纵舵面铰接结构。所有铝型材的截面选型均经过载荷校核，在满足1.5倍安全系数的强度要求下，选用最小壁厚的型材规格，进一步压缩结构自重。

安装对接端设置在桁架与机身连接的根部位置，对接面的孔位排布与超轻型飞机机身尾部的安装接口完全匹配，装配时无需额外打孔修配，可直接通过螺栓完成刚性连接。结构整体的外轮廓尺寸严格控制在超轻型飞行器尾翼的常规尺寸区间内，不会超出机身尾部的气动修形范围，避免额外增加飞行阻力。日常使用中，这类全铝桁架结构的维护成本极低，仅需定期检查紧固件的预紧力，出现杆件损伤时可直接拆卸更换同规格型材，无需整体报废结构件，适配小型飞行器制造、改装场景的低成本需求。
