55毫米9叶EDF涵道螺旋桨结构设计

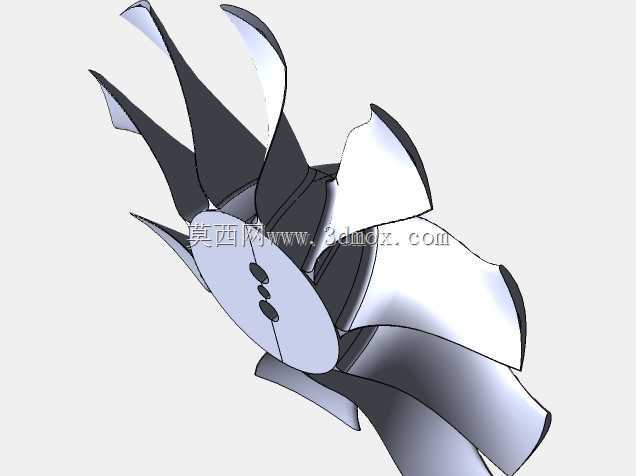

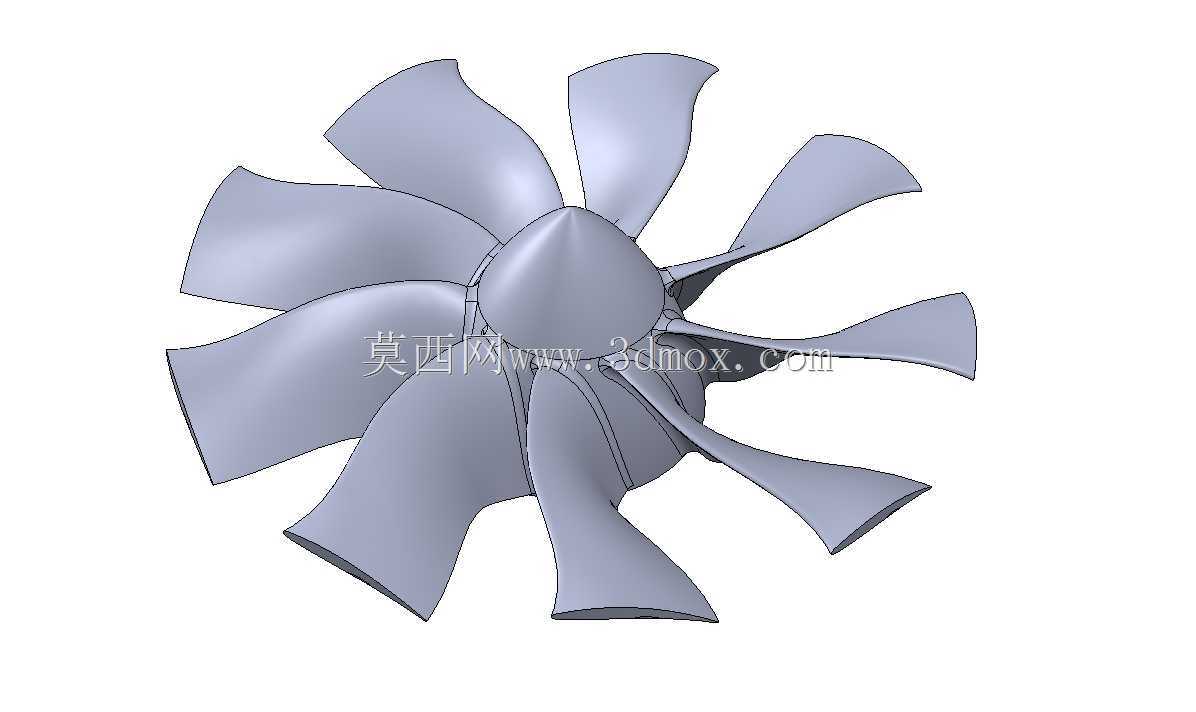

这款9叶结构的55毫米EDF螺旋桨，主要适配小尺寸涵道动力系统，常见于航模动力单元、小型风冷散热模组、微型送风设备的核心动力输出部件，在小口径涵道场景下，多叶片布局能在相同转速下获得更平顺的气流输出，降低单叶载荷，减少气动振动带来的整机共振问题。从设计逻辑来看，叶片采用大后掠扭转变截面翼型，从叶根到叶尖的弦长、安装角连续过渡，叶根区域厚度更大以保证与中心整流锥的连接强度，叶尖区域做了切尖修型，避免叶尖与涵道内壁发生剐蹭，同时降低叶尖涡流损失。中心的流线型整流锥采用圆弧过渡构型，能够引导来流平滑进入叶片做功区域，减少进气端的气流分离损失，避免中心区域出现紊流区影响整体效率。安装边界上，整体外径控制在55毫米，适配同内径的标准涵道外壳，中心预留的安装孔位可匹配常规3-4毫米直径的电机输出轴，安装端面做了平面度处理，保证与电机轴座贴合时无偏斜，动平衡调校时可通过叶根区域的微量修磨实现整机平衡，适配每分钟数万转的高转速工作场景。实际应用中，这类小尺寸多叶EDF螺旋桨在航模领域多用于涵道固定翼、小型涵道无人机的动力系统，相比两叶三叶螺旋桨，多叶结构在相同推力下转速更低，气动噪音更小，适合对噪音控制有要求的微型飞行设备；在工业散热场景下，这类叶轮可搭配小型外转子电机组成紧凑式散热风机，用于狭小空间内的电子设备强制风冷，比如紧凑型工控机箱、小型投影设备、高功率LED模组的散热送风，多叶片带来的均匀出风能够避免散热区域出现局部风量死角，提升散热均匀性。设计过程中需要重点考量叶片的扭角分布，不同半径位置的翼型安装角需要匹配对应圆周速度下的气流攻角，避免大转速下出现叶尖失速，同时叶片的厚度分布要兼顾强度与气动效率，过厚的叶片会增加阻力，过薄则会在高转速下出现叶片形变，改变预设翼型角度导致效率下降，甚至出现叶片断裂的失效风险。另外叶片与中心整流锥的连接位置做了圆角过渡，减少应力集中，在高转速离心力作用下，连接区域是应力最高的位置，圆角处理能够分散应力，提升结构疲劳寿命，适配长时间高负荷的工作场景。
