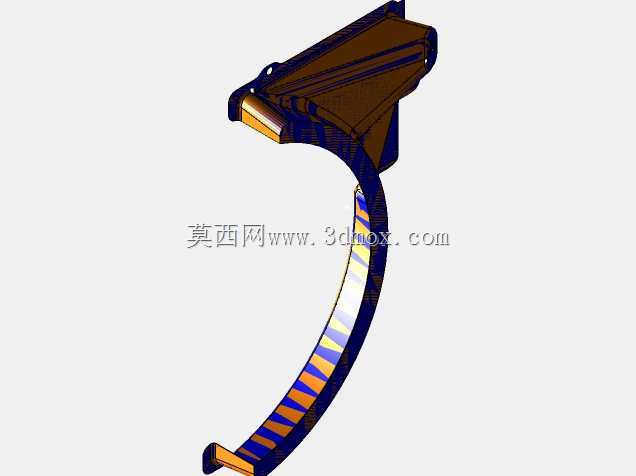

白车身曲面防护支撑结构件

该结构件属于白车身装配体系内的曲面防护支撑类部件，主要应用于乘用车白车身焊装完成后的局部防护与装配支撑场景，在白车身转运、电泳、面漆喷涂等工序流转过程中，可对车身侧围与轮拱衔接区域的外露钣金边缘形成物理遮挡，避免工序间磕碰造成的钣金变形、涂层划伤问题，同时可作为局部辅具安装的定位依托，匹配工位工装的快速装夹需求。从功能特性来看，该部件采用贴合车身曲面的随形设计，整体轮廓完全匹配对应安装位置的车身钣金弧度，安装后与钣金表面保留均匀的3mm间隙，既不会在涂装工序中造成积液窝气问题，也能在受到外部磕碰时通过自身结构形变吸收冲击能量，避免冲击力直接传递到车身钣金表面。部件上设置的两处安装定位孔，分别对应车身钣金上的预冲工艺孔，安装时可通过卡扣快速卡接固定，无需额外打胶或螺栓紧固，适配生产线快装快拆的作业节拍，拆卸后不会在车身表面残留安装痕迹。设计过程中优先考虑了曲面的连续性与安装边界的避让，整体曲面采用G2连续过渡，避免出现应力集中的锐角棱边，部件边缘做了2mm的翻边处理，既提升了自身结构刚度，也能防止安装拆卸过程中锐边划伤操作人员或车身漆面。安装边界方面，部件的最大外轮廓不超出对应车身区域的钣金边界，与周边线束、内饰安装卡扣的预留间隙均大于8mm，不会干涉后续内饰件的装配流程，部件厚度设置为1.2mm，在保证自身抗冲击强度的同时，不会占用过多车身内部布置空间，适配同平台多款车型的通用化安装需求，可在不修改主体结构的前提下，通过微调局部安装孔位适配不同年款车型的装配要求。在再制造修复场景中，该结构的曲面重构逻辑完全遵循原车钣金的数模基准，通过逆向扫描获取磨损或破损件的点云数据后，重构的曲面可完全匹配原安装位的贴合度，修复后的部件可直接替换原厂件使用，满足白车身维修、再制造环节的配件替换需求，无需对车身安装位进行二次修整。
