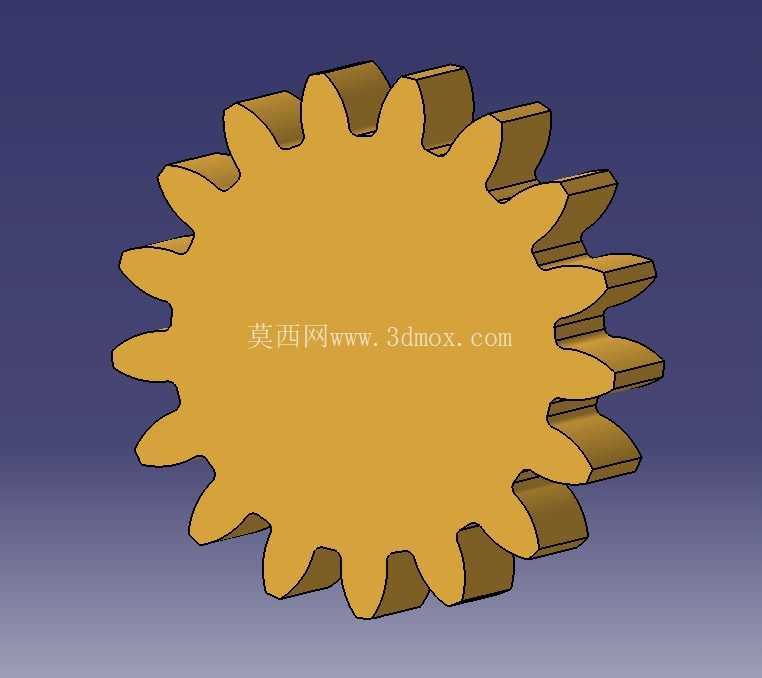

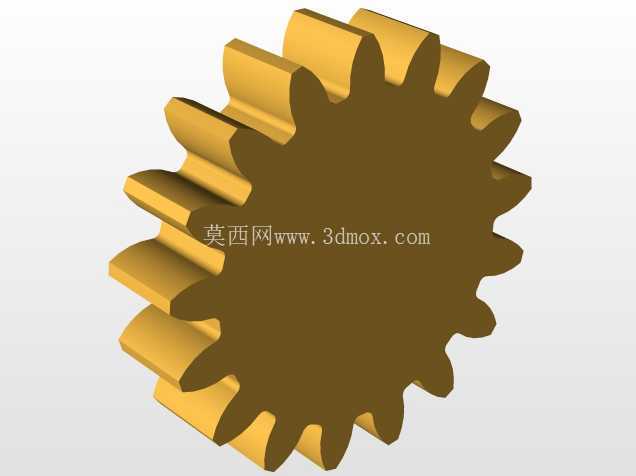

减压阀配套直齿圆柱齿轮参数化结构

　　在流体压力调控类阀门的传动链路里，这类直齿圆柱齿轮是减压阀调压执行机构的核心传动零件，主要承担手动调压或者电动驱动环节的扭矩传递作用，把输入端的旋转动作精准传递到调压阀芯端，通过改变齿轮啮合的转动角度，调整阀芯弹簧的压缩量，最终实现阀后输出压力的稳定调控，常见于工业管路调压系统、民用供水供气减压阀组、小型流体控制设备的调压模块中。做这个齿轮的参数化结构时，最先要匹配的是减压阀安装腔的内部边界，不能只盯着齿轮本身的齿形参数算，得先把整个调压机构的安装空间卡准：齿轮的齿顶圆直径要小于安装腔的内径预留间隙，避免转动时和腔体内壁发生剐蹭，轮毂的轴向长度要和腔体内的轴承安装位深度匹配，既不能太长顶到腔体端盖，也不能太短导致轴承配合长度不足出现传动窜动。齿形设计上采用标准渐开线直齿廓，参数化建模的核心逻辑是把模数、齿数、压力角、齿顶高系数、顶隙系数这些核心参数做关联驱动，调整任意一个参数就能自动重构整个齿轮模型，不用每次改型都重新绘制齿廓草图，这对减压阀不同调压扭矩需求的系列化设计来说效率提升很明显，比如需要更大传动比的时候，只需要调整齿数参数就能快速生成适配的齿轮结构，不用重复做齿形的渐开线绘制、阵列、切除这些重复操作。

　　实际功能层面，这个齿轮和调压轴上的配合齿轮啮合时，要保证传动的平稳性，不能出现卡滞或者回程间隙过大的问题，不然调压的时候会出现压力调节滞后或者压力波动超差的情况，所以建模的时候齿厚公差、齿形公差都要按照通用机械传动的精度等级预留，齿根部分做了标准的圆角过渡，避免长期受交变扭矩的时候出现应力集中断齿的问题，毕竟减压阀的调压动作虽然不是高频连续运转，但在长期使用过程中多次调压操作的疲劳载荷还是要考虑进去。安装边界上，齿轮中心的轴孔和调压传动轴采用间隙配合，轴孔上预留了键槽位置，用来传递扭矩避免齿轮和轴之间出现相对转动，轮毂端面和轴肩的贴合面要保证平面度，不然齿轮装上去会出现端面跳动，啮合的时候出现偏载加剧齿面磨损。

　　从实际应用的场景来看，这类参数化齿轮结构不光能用在减压阀上，只要是小扭矩、低速传动的阀类执行机构，比如小型截止阀、节流阀的手动传动端，都可以通过调整参数快速适配，不用从零开始建模。建模过程中齿廓的渐开线生成是核心环节，要保证齿形的准确性，不能用近似圆弧代替渐开线，不然实际加工出来的齿轮啮合时会出现干涉，传动噪音大，磨损速度快。齿宽的设计也要匹配传递的扭矩大小，在安装空间允许的情况下适当增加齿宽可以提升齿轮的承载能力，但不能超过啮合齿轮的齿宽，不然会出现部分齿面无法参与啮合的情况，造成材料浪费还会增加不必要的转动惯量。

　　另外在参数化模型的搭建中，把齿顶圆、齿根圆、分度圆的参考几何都做了固定约束，调整参数的时候这些参考基准不会出现错位，后续做工程图的时候可以直接引用这些基准标注尺寸，不用重新找参考，也能保证系列化改型的时候所有衍生模型的尺寸基准统一，和其他配合零件的装配关系不会出错。实际装配的时候，这个齿轮的安装位置要保证和配对齿轮的中心距和设计值一致，中心距偏差过大会导致齿侧间隙不合适，间隙太小容易卡滞发热，间隙太大传动回程误差大，影响调压的精度，所以参数化模型里也把中心距参数做了关联，调整中心距的时候可以同步校验齿侧间隙是否在合理范围内。
