一体式风速风向传感检测装置结构设计

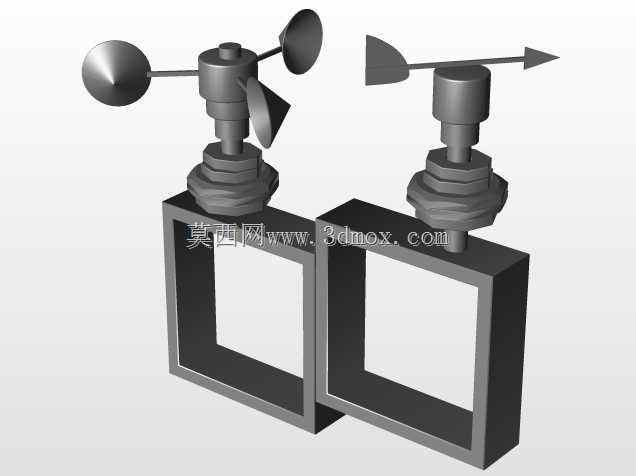

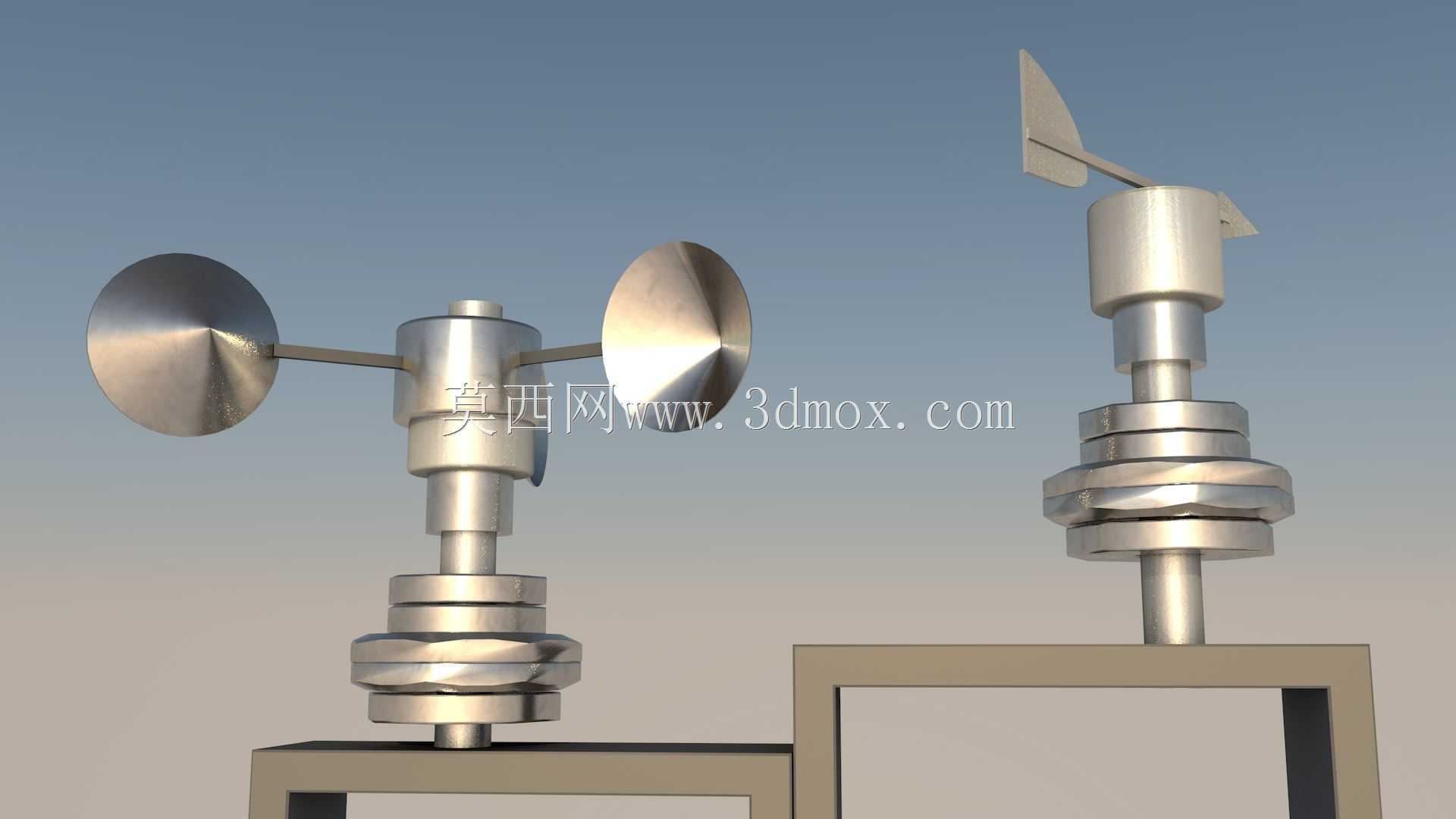

这款一体式风速风向检测装置，主要面向户外气象监测、场站环境数据采集、工程施工区域气象预警等场景使用，可同时完成实时风速值采集与风向方位判定两类核心检测任务，无需分开布设两套独立检测设备，能有效缩减户外监测点位的安装占用空间，降低现场布线与运维的工作量。从结构设计逻辑来看，装置采用双检测单元并排集成的布局思路，左侧为三杯式风速检测单元，三个对称分布的金属风杯通过横向转臂连接中心转轴，风杯选用凹面迎风的曲面构型，可在任意水平来风方向下获得稳定转动力矩，避免出现启动死区，低风速下也能顺畅启动旋转，转轴下部设置多组叠装的金属配重与限位结构，既可以平衡转臂转动时的离心力，降低高速旋转下的转轴径向跳动量，也能对转轴的轴向窜动形成机械限位，避免强风天气下转轴脱出基座。右侧为尾翼式风向检测单元，垂直布置的尾翼板可在来风作用下自动对准风的来向，带动下部转轴同步转动，转轴段同样设置多组叠装的金属定位件，保证转动过程的同轴度，减少长期户外使用后的结构磨损偏移。两个检测单元的转轴均采用立式安装结构，底部通过共同的L型金属安装基座实现固定，基座的水平安装面预留标准安装孔位，可直接适配气象站支架、场站监测杆、户外设备顶架等常见安装载体，安装时无需额外制作过渡转接件，基座的垂直立面可对两个检测单元的下部转轴形成侧向防护，避免户外杂物直接磕碰转轴外露段。设计过程中对两个检测单元的间距做了反复校核，保证左侧风杯旋转时的扫掠范围不会与右侧尾翼的转动范围产生干涉，同时两个单元的高度差经过匹配，避免风场经过时产生互相扰流，影响检测数据的准确性。所有外露金属部件均采用圆弧过渡处理，没有尖锐棱角，既可以降低风阻带来的结构振动，也能减少户外使用时的积尘积水，延长结构使用寿命，转轴配合段预留了标准密封件安装槽位，可适配常规密封圈实现防水防尘，满足户外长期露天使用的防护要求。
