Crystek CVCO55压控振荡器结构设计

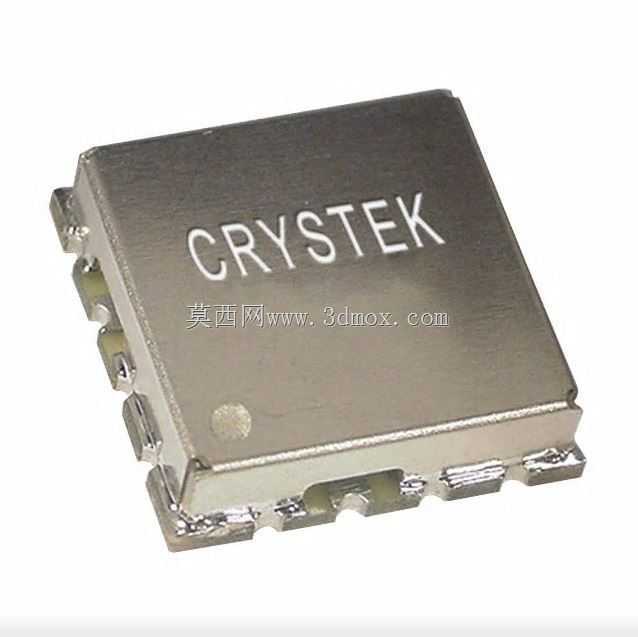

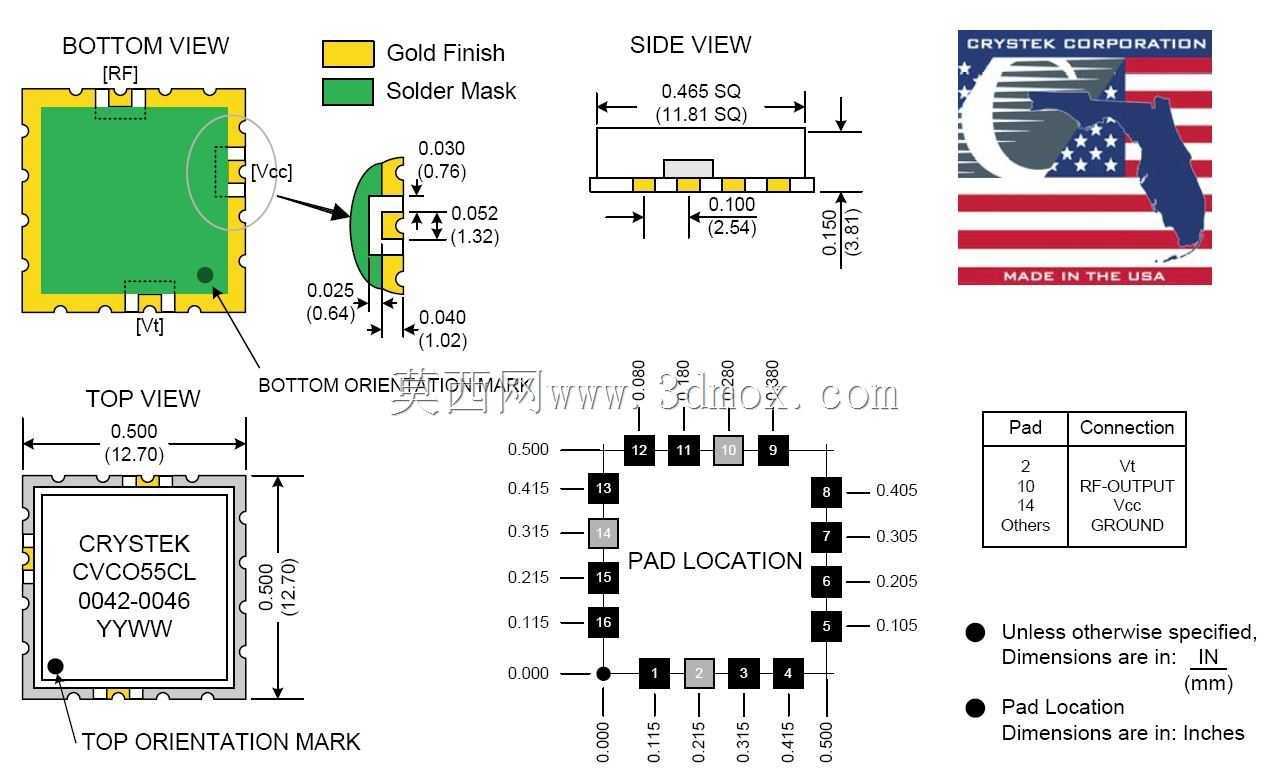

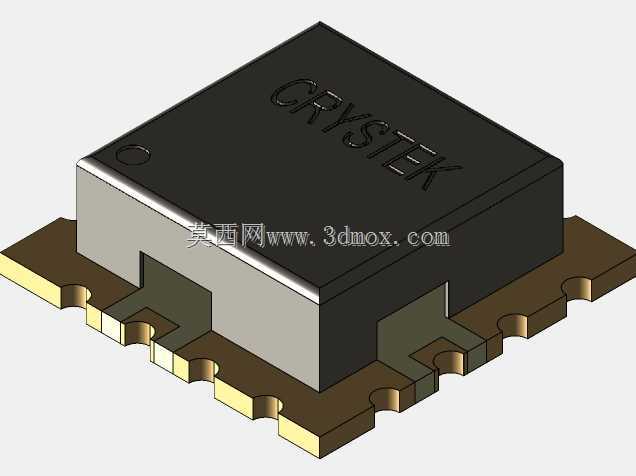

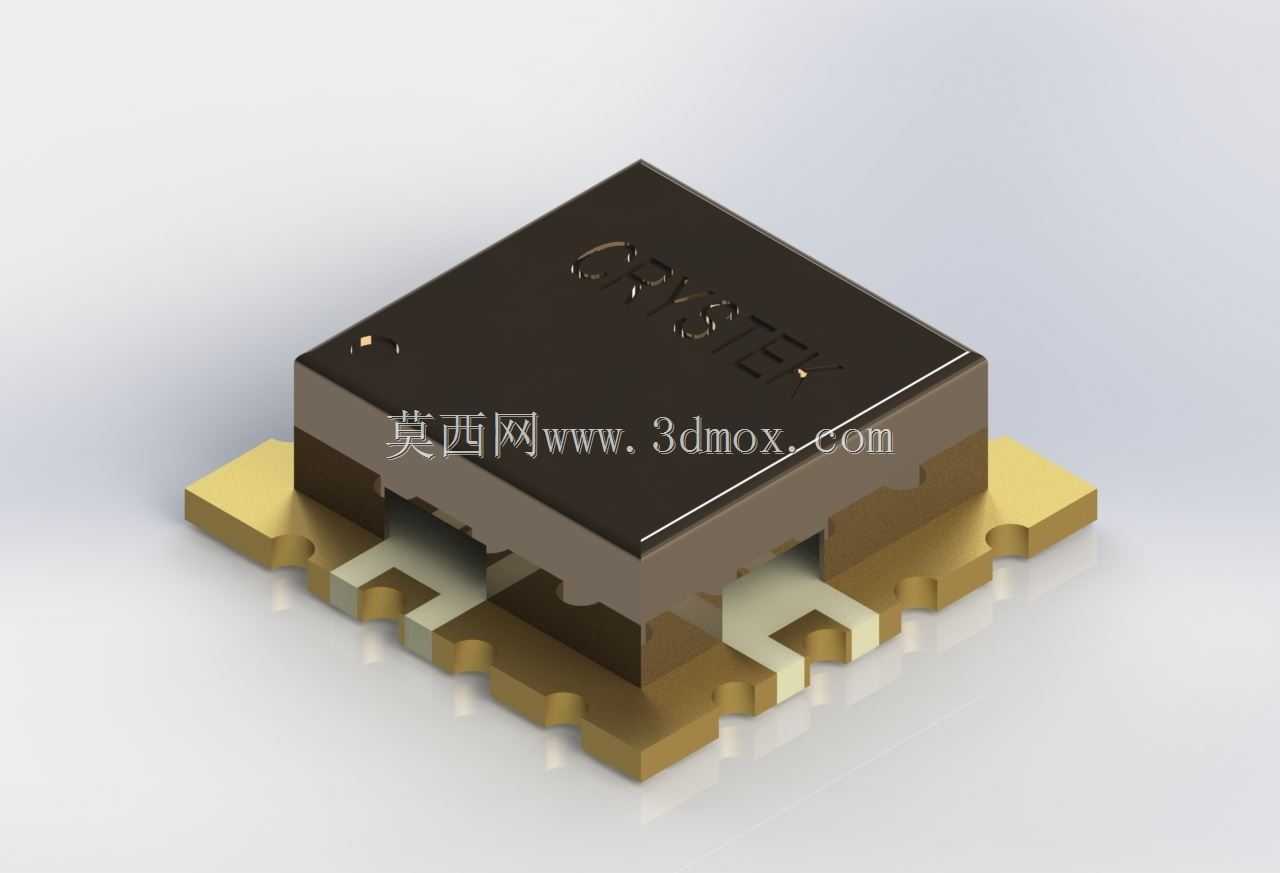

在无线通信、射频测试、雷达前端等高频电路设计场景中，压控振荡器是决定信号源输出质量的核心器件，CVCO55系列器件凭借稳定的频率输出特性，常被用于本地振荡链路、频率合成器模块中，为混频、调制解调等电路提供精准的可调载波信号。做这类表贴射频器件的三维建模时，首先要优先还原器件的安装边界，该器件采用表贴贴装形式，底部镀金引脚沿封装两侧排布，建模时需要严格对齐引脚的宽度、间距以及突出封装本体的长度，避免后续PCB Layout做封装匹配时出现干涉，或是回流焊过程中出现立碑、虚焊的工艺问题。器件本体采用分层结构设计，顶部为印有品牌标识的屏蔽封装盖，金属屏蔽层直接覆盖内部振荡电路，能够有效阻隔外界电磁干扰，同时避免内部振荡信号向外辐射影响周边电路，建模时需要还原屏蔽盖与下部陶瓷基座的装配台阶，保证分层结构的尺寸公差符合实际器件的装配间隙。从功能设计角度看，这类压控振荡器通过外部输入的调谐电压改变内部变容二极管的结电容，进而实现输出频率的连续调整，不同中心频率的同系列器件引脚定义与封装尺寸完全兼容，因此建模时统一了封装的外部轮廓，仅在参数层面区分不同频点的器件型号，方便设计人员在做方案迭代时直接替换器件模型，无需重新调整PCB封装与结构安装位。器件底部的焊盘设计兼顾了机械固定强度与射频接地性能，两侧的大尺寸接地焊盘与PCB地网直接连接，既能够在回流焊时提供足够的焊锡浸润面积保证固定强度，也能为内部振荡电路提供低阻抗接地路径，降低相位噪声。建模过程中对引脚的倒角、封装边缘的脱模斜度都做了还原，避免模型过于理想化导致结构装配时出现误判，比如屏蔽盖边缘的微小倒角是器件注塑成型时的工艺特征，在做整机结构的屏蔽腔设计时，这个细节会影响屏蔽罩与器件之间的安全间隙，若忽略该特征可能导致装配时屏蔽盖与器件顶面硬接触，压损器件内部的晶振电路。另外，器件的高度尺寸是高频板卡结构设计的关键参数，建模时严格按照器件手册的最大高度值设定本体高度，方便结构工程师评估板卡堆叠时的层间间隙，尤其是在紧凑型射频模块中，上层屏蔽罩与器件顶面的间隙通常控制在0.3mm以内，尺寸偏差会直接导致装配干涉。
