航天用ULA空间连接支撑支架结构

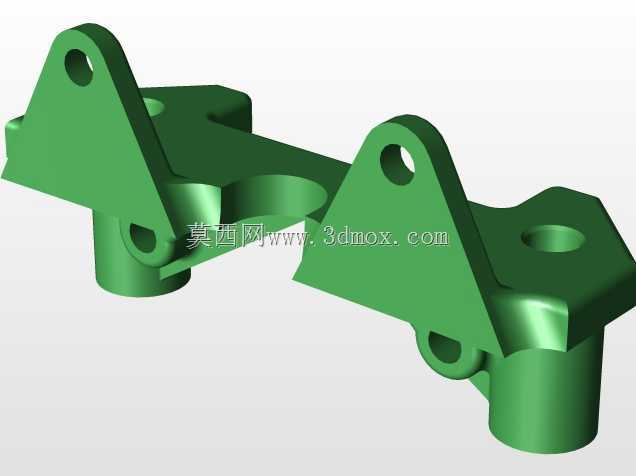

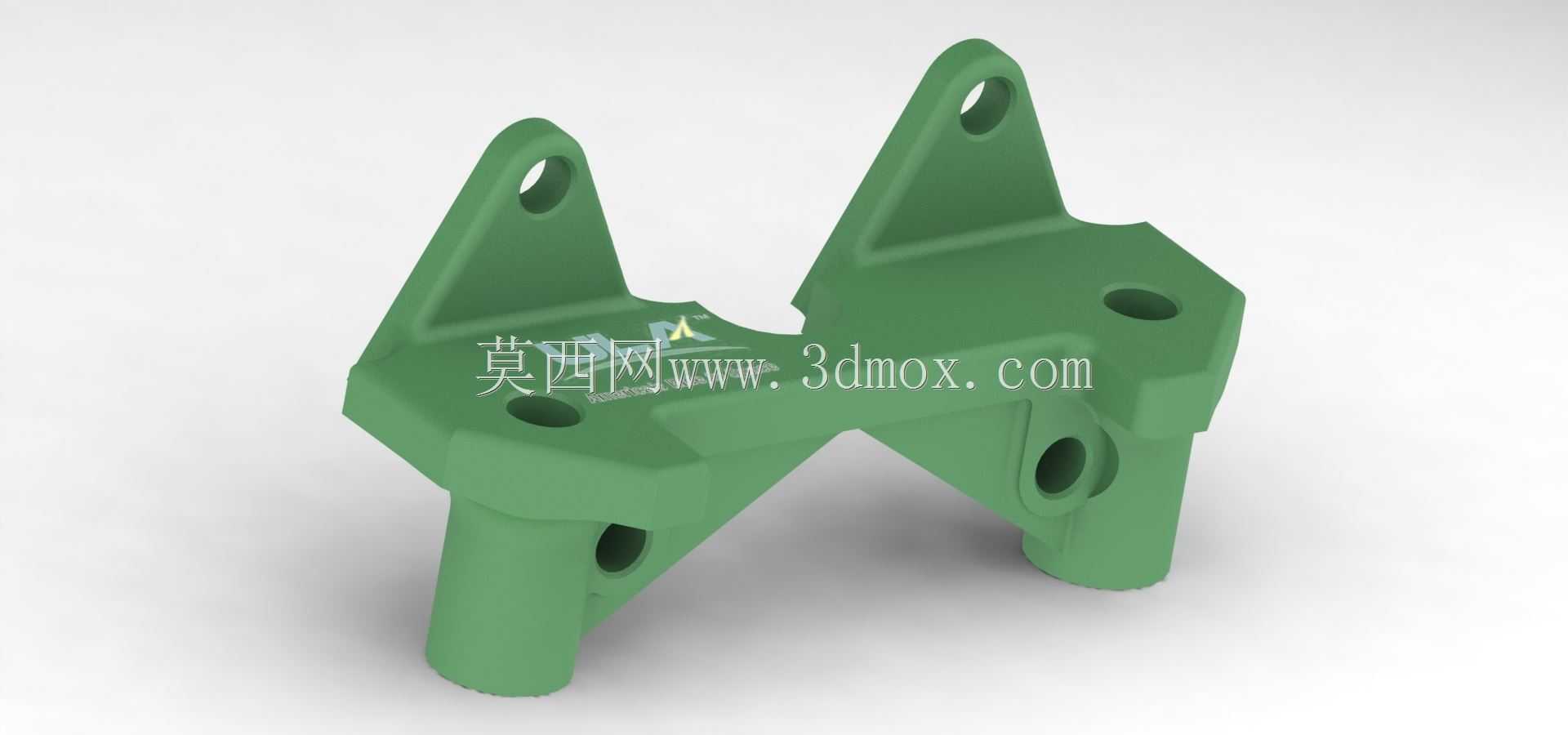

该支架属于航天运载设备的专用承力连接构件，主要应用于ULA系列火箭的舱段内部结构连接场景，承担多组管路、线缆固定支架与主承力舱壁之间的载荷传递作用，同时为相邻的小型传感元件提供稳定的安装基准面。从结构设计逻辑来看，整体采用对称式双支耳布局，底部设置两个带径向通孔的圆柱安装段，可直接插入舱体预设的安装孔位，通过径向孔穿入防松销实现轴向与周向的双重定位，避免发射过程中振动冲击导致的连接松脱；上部两个斜向延伸的支耳各开有一个同轴安装孔，用于铰接固定待支撑的外接构件，支耳与底部基座之间设置了渐变式加强筋，从支耳根部一直延伸至基座平面，在控制整体重量的前提下最大化提升支耳的抗弯、抗扭刚度，避免火箭飞行过程中受气动载荷、发动机振动载荷作用出现结构变形。基座平面上预留的多个沉头安装孔，可根据实际装配需求加装小型固定卡扣，用于梳理固定沿舱壁布置的控制线缆、低温输送管路，减少零散固定件的使用数量，优化舱内空间利用率。设计过程中充分考虑了航天场景的减重需求，所有非承力区域均做了壁厚优化，实体部分仅保留载荷传递路径上的必要结构，整体壁厚均匀过渡，避免铸造或增材制造过程中出现应力集中、壁厚差过大导致的成型缺陷；各安装孔的位置度公差严格控制在0.05mm以内，保证装配时无需额外修配即可实现精准对接，支耳铰接孔的内表面预留了精加工余量，可在成型后通过铰削工艺提升表面粗糙度与尺寸精度，降低铰接副的磨损速率。安装边界方面，底部两个圆柱安装段的中心距为固定值，适配现有舱体的标准安装孔位，上部支耳的铰接孔中心高度与倾斜角度经过多轮动力学仿真验证，可保证外接构件在飞行过载工况下的受力方向始终沿支耳的承力轴线，避免出现附加弯矩导致的结构失效；基座底面为精加工平面，与舱壁安装面的贴合度不低于85%，保证连接刚度均匀，避免局部应力过大。该结构同时兼顾了装配便捷性，整体为一体化成型结构，无多余拼接部件，现场装配时仅需完成底部销接、上部铰接以及基座平面的辅助固定三步操作即可完成安装，大幅缩短舱段总装的作业时长，也降低了后续运维过程中的拆检难度。
