实验室监护反应配套装置结构设计

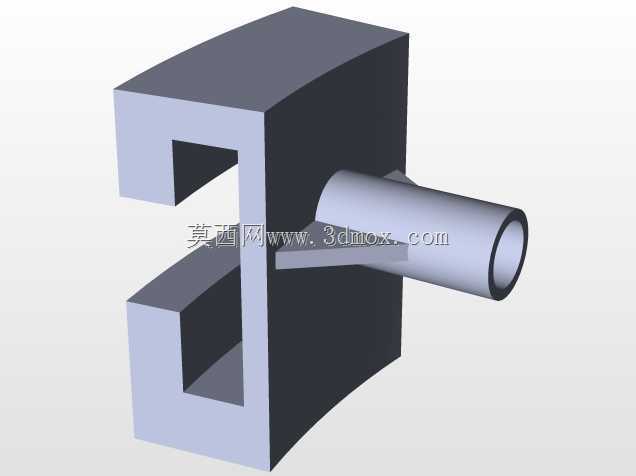

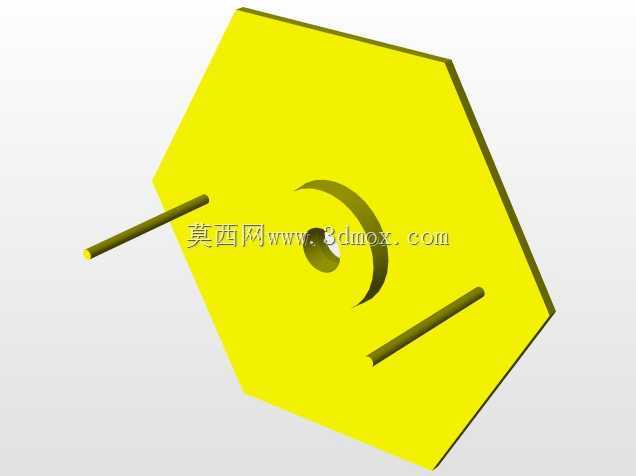

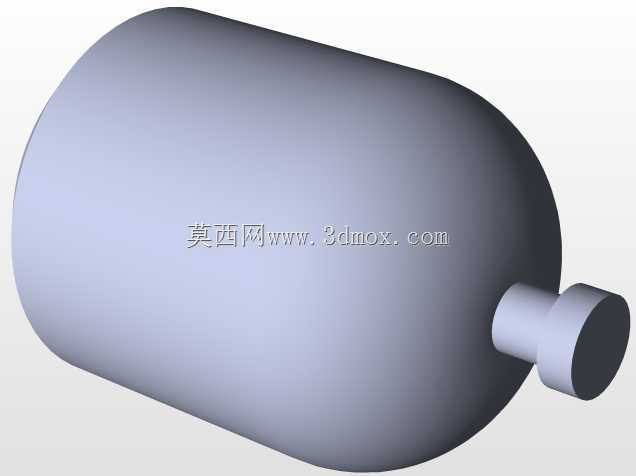

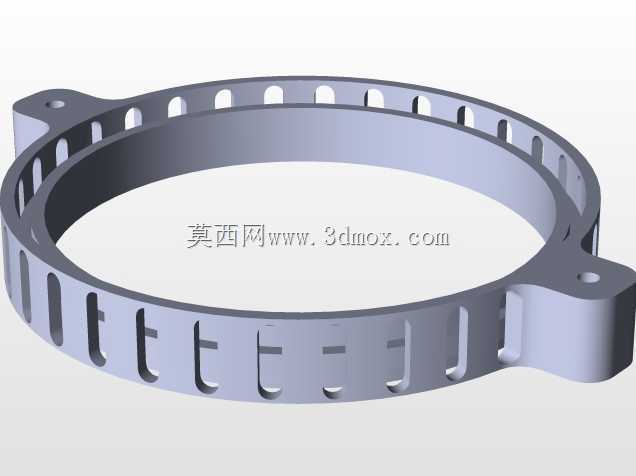

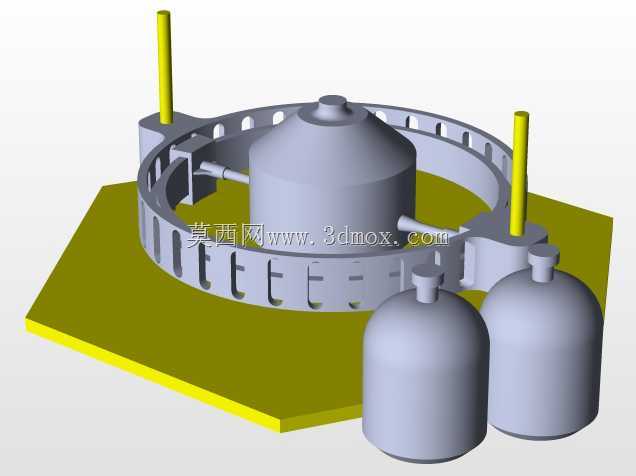

这套装置的结构设计围绕实验室小批量反应监护场景展开，核心功能是在密闭反应过程中实现物料暂存、反应过程承载与外接管路对接，适配化学、生物实验室的小试阶段反应监护需求，可满足常压或低压状态下的反应过程配套使用，无需额外搭建复杂支架即可完成整套反应单元的布设。从结构布局来看，中间的穹顶式反应腔体为核心反应区，外围的环形带孔支架承担管路固定、外接组件挂载的作用，支架上的均匀开孔既可以减轻整体结构重量，也能为不同走向的连接管路提供穿装固定位，避免管路在反应过程中因晃动出现接口松脱的问题。环形支架两侧的立式柱状结构为预留的传感器安装位，可根据实际监测需求加装压力、温度或液位监测探头，探头走线可沿支架内侧的预留槽布设，不会与外部管路产生干涉。基座采用六边形带包边的平台结构，平台边缘的黄色标识区为安装边界，安装时需保证平台水平度偏差不超过千分之二，整套装置的安装占地边界控制在直径600毫米的圆形范围内，可直接放置在标准实验室操作台上使用，无需额外做地脚固定。前方的两个圆柱形容器为配套储料/收集罐，通过侧向连接管路与中间反应腔体连通，罐体采用标准瓶口设计，可适配通用密封塞或外接管路接头，罐体与基座之间预留10毫米的间隙，方便操作人员在反应结束后拆卸罐体进行清洗或物料转移。设计过程中优先考虑了实验室场景的操作便利性，所有连接接口均采用快装式结构的适配尺寸，环形支架与反应腔体之间采用可拆卸的插接结构，维护时可单独拆下支架进行管路调整，无需挪动核心反应腔体。整体结构没有多余的装饰性设计，所有外形特征均服务于功能需求：反应腔体的穹顶设计可避免反应过程中冷凝液在顶部积存，环形支架的高度与反应腔体的顶部齐平，保证外接管路的走向平缓，不会出现直角弯折导致的流道堵塞问题。两个储料罐的容积与反应腔体的容积匹配，可满足单次反应的物料输入或产物输出需求，无需额外外接大容量储料设备，适配小试阶段单次反应量不大的使用特点。
