轨道交通用立式支撑连接构件结构设计

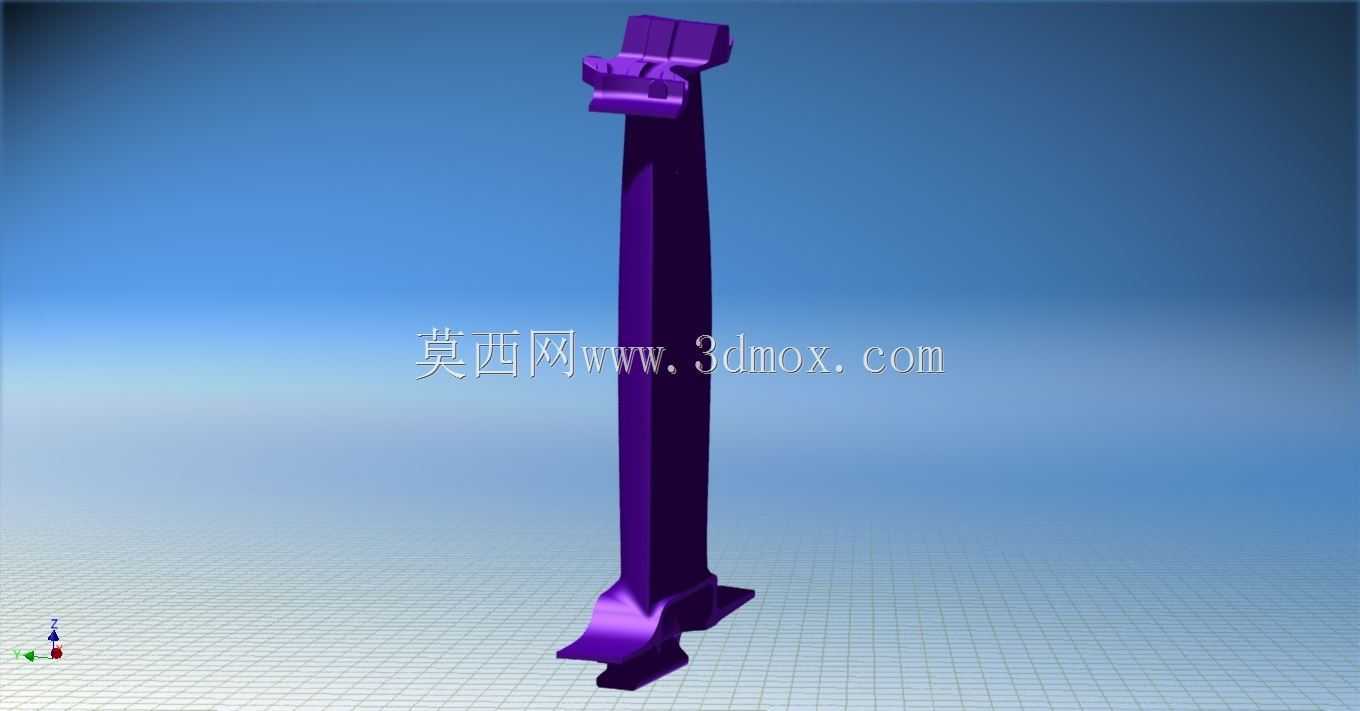

该构件主要应用于轨道交通线路的轨旁支撑场景，作为接触网系统的下部承载连接件使用，日常运行中需要承接上部悬挂装置传递的竖向载荷，同时抵消列车通行时带来的横向振动冲击力，保障接触网导高的稳定性，避免因构件形变导致受电弓取流异常。从结构设计逻辑来看，整体采用长直杆身搭配上下异形连接端的布局，杆身截面做了等强度优化，在保证纵向抗弯刚度的前提下尽可能缩减冗余材料占比，降低构件自身重量给下部基础带来的附加载荷。下端的异形支撑脚做了加宽贴合面设计，安装时可与预埋基座的安装面完全贴合，配合螺栓紧固后能分散接触应力，避免长期受载后出现基座接触面压溃的问题；上端的卡接式连接头设置了多道定位卡槽，可适配不同规格的上部悬挂夹具，安装时无需额外加工转接件，能直接卡入预设位置完成初定位，减少现场高空作业的调整时长。考虑到户外服役的复杂工况，构件所有的棱边位置都做了圆弧过渡处理，避免应力集中引发的疲劳断裂问题，杆身与上下连接端的衔接位置做了渐变加厚处理，匹配载荷传递路径上的应力分布规律，不会出现截面突变带来的应力峰值。安装边界方面，构件下端安装孔的孔位间距与现有轨旁预埋基座的标准孔位完全匹配，无需对现有基座进行改造即可直接替换原有老旧构件，上端连接头的卡接尺寸覆盖主流接触网悬挂件的安装公差范围，允许一定的安装角度偏差，抵消施工过程中带来的基座位置误差。实际选型应用时，可根据线路的设计时速、接触网张力参数调整杆身的截面厚度，匹配不同载荷等级的使用需求，构件整体的形位公差控制满足轨道交通构件的通用精度要求，安装后无需额外做调校即可满足接触网的导高误差允许范围。在三维建模过程中，所有配合面的尺寸都预留了合理的安装间隙，既不会因间隙过大导致连接松动，也不会因间隙过小造成现场安装卡滞，连接端的卡槽位置做了导向斜面设计，安装时夹具可沿斜面自动滑入卡接位，降低高空作业的操作难度。
