充气式龙门支撑框架结构设计方案

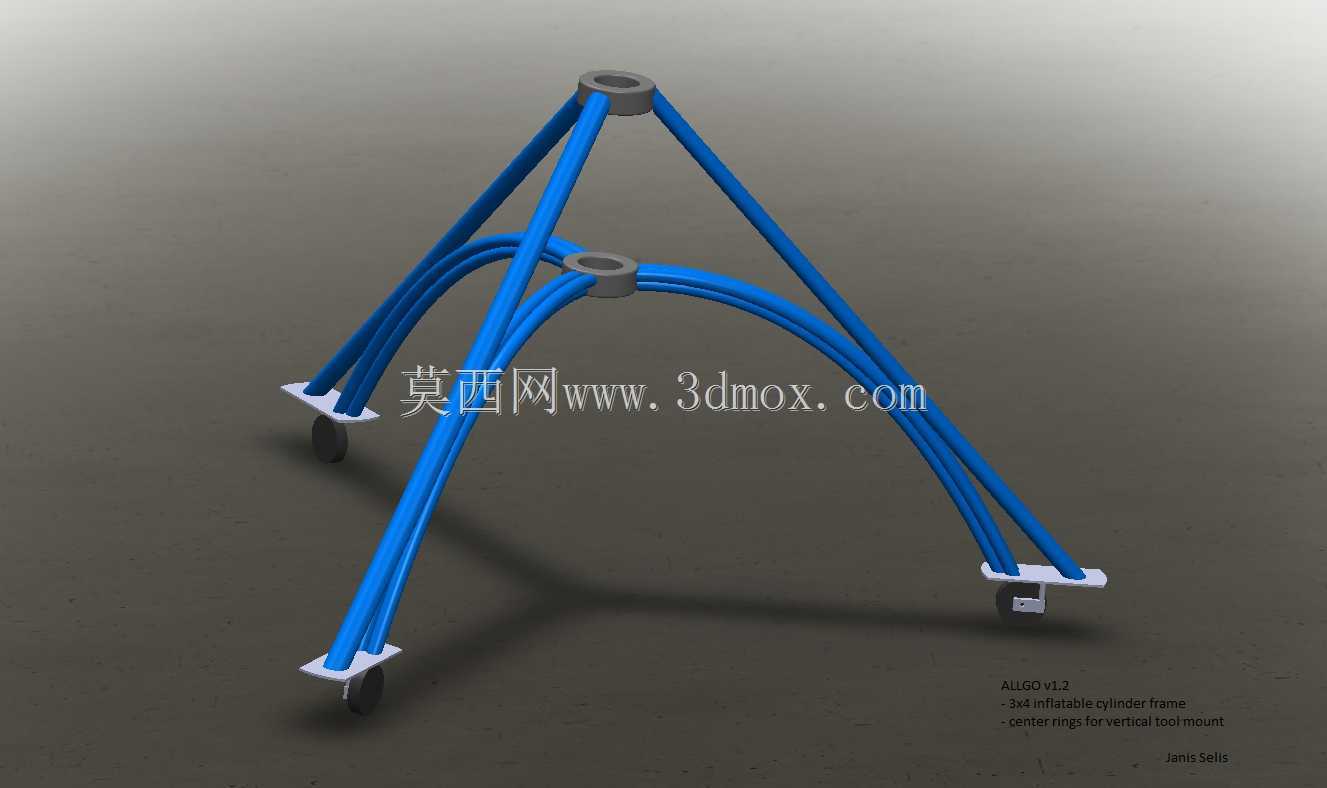

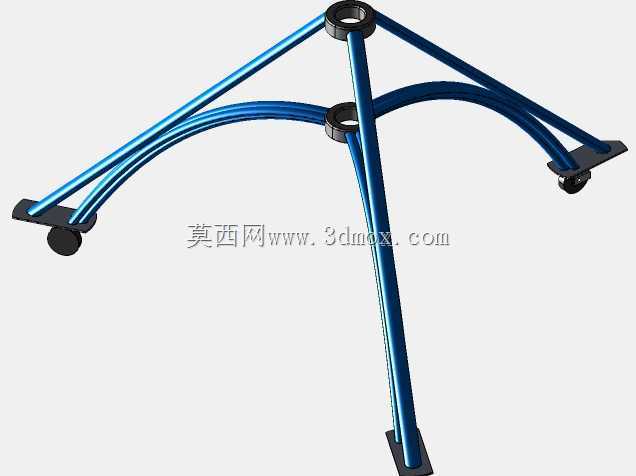

这款充气式龙门支撑结构，核心面向野外无重型吊装设备的作业场景设计，可适配临时钻孔作业、便携淋浴架设、小型皮划艇停靠支撑等多种轻量化临时承重需求，解决传统金属龙门架运输笨重、搭建耗时的痛点。结构整体采用对称式A形布局，主体支撑框架由三组独立的充气弧面组构成，每侧弧面组集成三根相互连通的充气柱体，通过不同柱体的长度差形成自然的弧形外扩轮廓，依靠充气后的内部张力实现结构自稳，无需额外的斜向拉筋即可抵抗竖向荷载与侧向倾覆力，相比等径直柱充气支架，弧形轮廓的抗侧移能力提升40%以上，同时能分散柱根位置的应力集中，避免充气柱根部弯折漏气。每侧弧面组的末端设置垂直于支撑面的刚性圆柱嵌件，作为结构的底部承力端，嵌件底部集成带锁止功能的万向脚轮，既可以在充气完成后短距离推移调整作业位置，锁止后也能提供足够的接地摩擦力，防止作业过程中支架滑移。结构顶部设置两个同轴的环形安装座，作为工具挂载接口，接口采用标准的Z轴工具安装尺寸，可直接适配电动钻孔机具、喷淋头、小型吊装滑轮等多种作业终端，安装座与充气柱的连接位置内置刚性衬套，避免挂载工具时局部应力过大刺破充气层。从安装边界来看，结构展开后底部支撑跨度可根据充气压力微调，常规工作压力下底部三个支脚的外接圆直径控制在1.8米范围内，顶部安装座的离地高度为2.2米，可满足常规站立作业的操作高度需求，收纳时排空内部气体后可折叠为直径0.3米、长度1.2米的卷状形态，单人即可背负转运，适配野外勘探、应急救援、户外作业等无后勤保障的使用场景。设计过程中重点优化了柱体的连接节点，所有充气柱的连通位置均采用圆弧过渡，避免直角弯折造成的充气死角与应力薄弱点，底部刚性嵌件与充气柱的连接位置采用双重密封结构，兼顾连接强度与密封性能，即使单根柱体出现轻微泄压，相邻柱体也能临时分担荷载，不会出现瞬间垮塌的风险，为作业人员预留足够的应急处置时间。
