通用电气镂空式连接支架结构设计

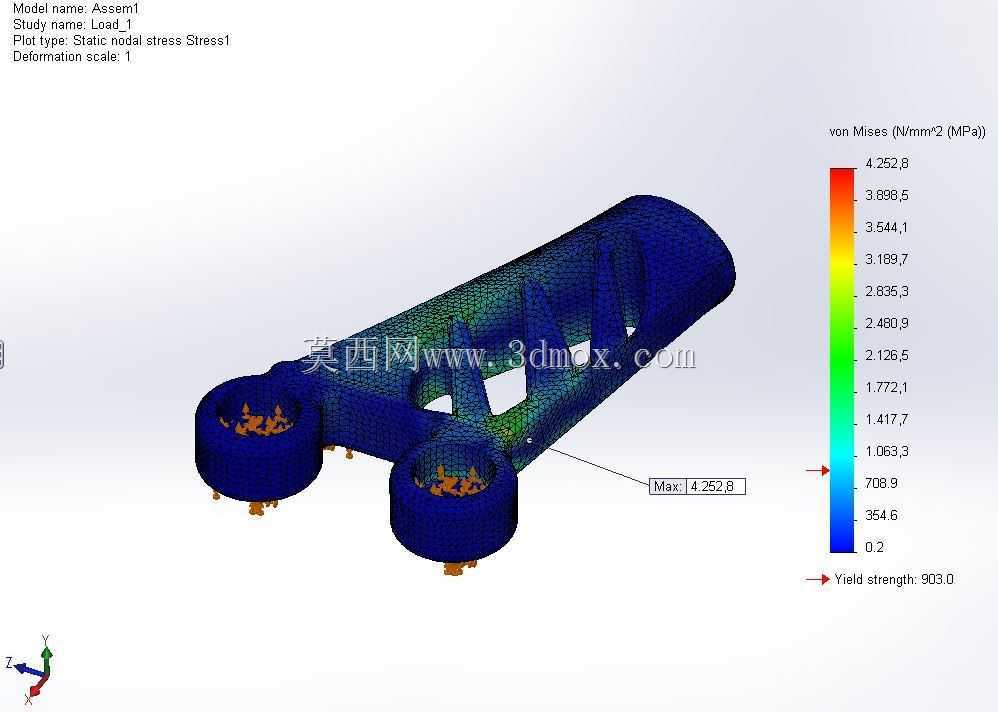

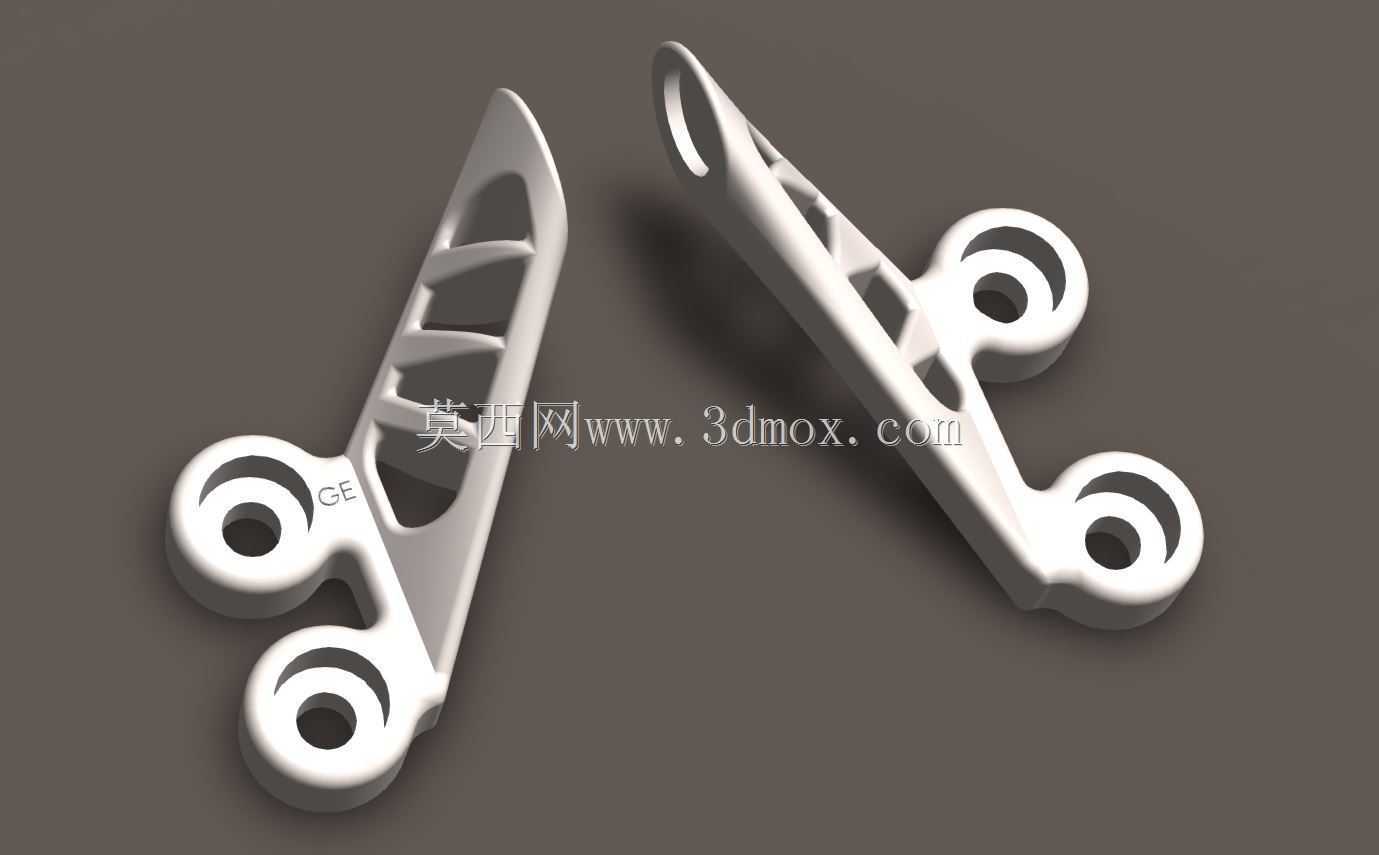

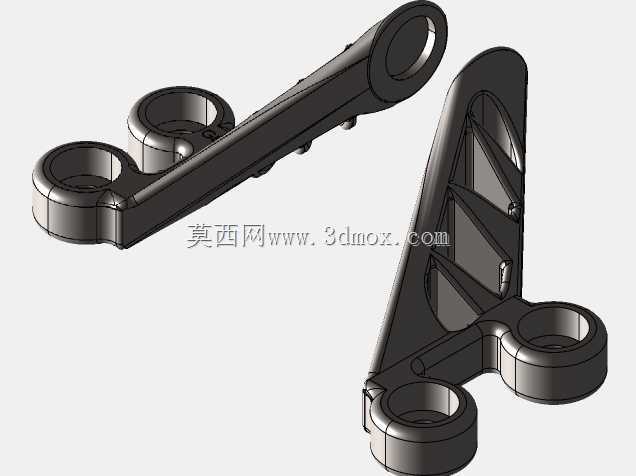

这类支架主要应用在通用电气相关设备的内部组件连接场景中，承担相邻功能模块之间的载荷传递与位置固定作用，日常多布置在设备舱内非外露的安装位，需要兼顾结构强度与安装空间的适配性。从结构形态来看，支架采用一体化镂空筋条设计，主体沿长轴方向做了渐变式的截面收窄，靠近安装端的位置分布三个同轴度要求较高的圆形安装孔，孔位边缘做了加厚翻边处理，避免螺栓锁紧时出现应力集中导致的基材开裂，另一端的单孔吊耳结构用于和相邻的摆动组件做铰接配合，铰接孔的内壁预留了衬套安装余量，可适配不同直径的连接销轴。设计阶段优先考虑了载荷路径的优化，筋条的走向完全贴合支架受力时的应力分布轨迹，在保证整体抗弯、抗扭强度达标的前提下，尽可能去除非受力区域的多余材料，最终实现结构自重的有效控制，避免给设备整体带来不必要的负重增量。安装边界方面，三个固定孔的孔间距严格匹配对应设备安装基面的预设螺柱位置，安装时不需要额外做基面的二次加工，支架整体的外轮廓做了圆角过渡处理，不会和周边的线束、管路产生运动干涉，铰接端的活动范围经过校核，在组件做预设角度摆动时，支架本体不会和相邻结构发生剐蹭。实际使用中，这类支架需要承受设备运行过程中产生的持续振动载荷，因此筋条的连接处都做了圆弧过渡，没有尖锐的应力集中角，可有效降低长期交变载荷下的疲劳断裂风险，镂空的结构形态也便于设备运行过程中的空气流通，不会阻碍周边电气组件的散热气流路径，适配设备内部紧凑的安装空间布局。
