机载式油温油压组合显示仪表结构设计

这款机载组合仪表主要面向小型通航飞机、直升机的动力系统参数监测场景，整合了滑油温度与滑油压力两项核心动力参数的实时显示功能，可直接替换传统分立的机械式温度表、压力表，减少座舱仪表板的安装开孔数量，降低飞行员的参数扫视负担。从实际使用场景来看，该仪表安装于座舱主仪表板的动力参数区，工作时直接接入机上滑油管路的温度、压力传感信号，无需额外增设信号转换模块，适配多数轻型航空器的28V直流供电体系，可在-40℃到85℃的座舱环境温度下稳定工作，抗振等级满足通航飞行器的常规飞行振动要求。

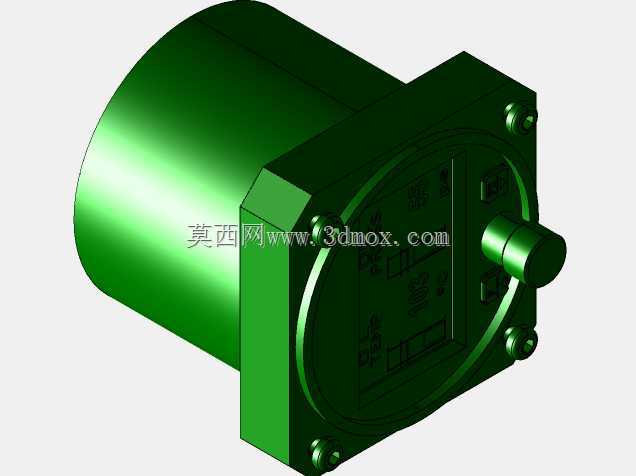

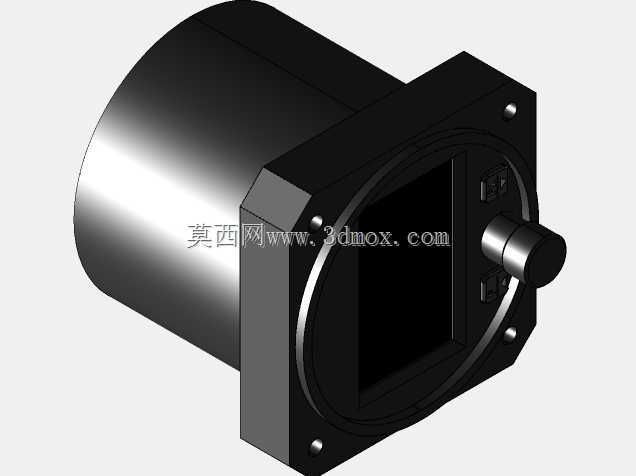

设计层面采用方形法兰嵌装结构，四个角点布置内六角安装沉孔，安装时从仪表板正面嵌入预开好的方孔，背面通过配套的卡箍或固定螺母锁紧，安装边界的外轮廓尺寸适配标准2.25英寸航空仪表安装位，面板正面的突出高度控制在15mm以内，避免遮挡周边其他仪表的显示视野。正面的显示区域采用半透半反液晶设计，搭配黄绿色背光，在高空强光直射环境下仍能保证参数清晰可读，夜间飞行时背光亮度可通过机上调光系统同步调节，不会产生眩光干扰飞行员视线。

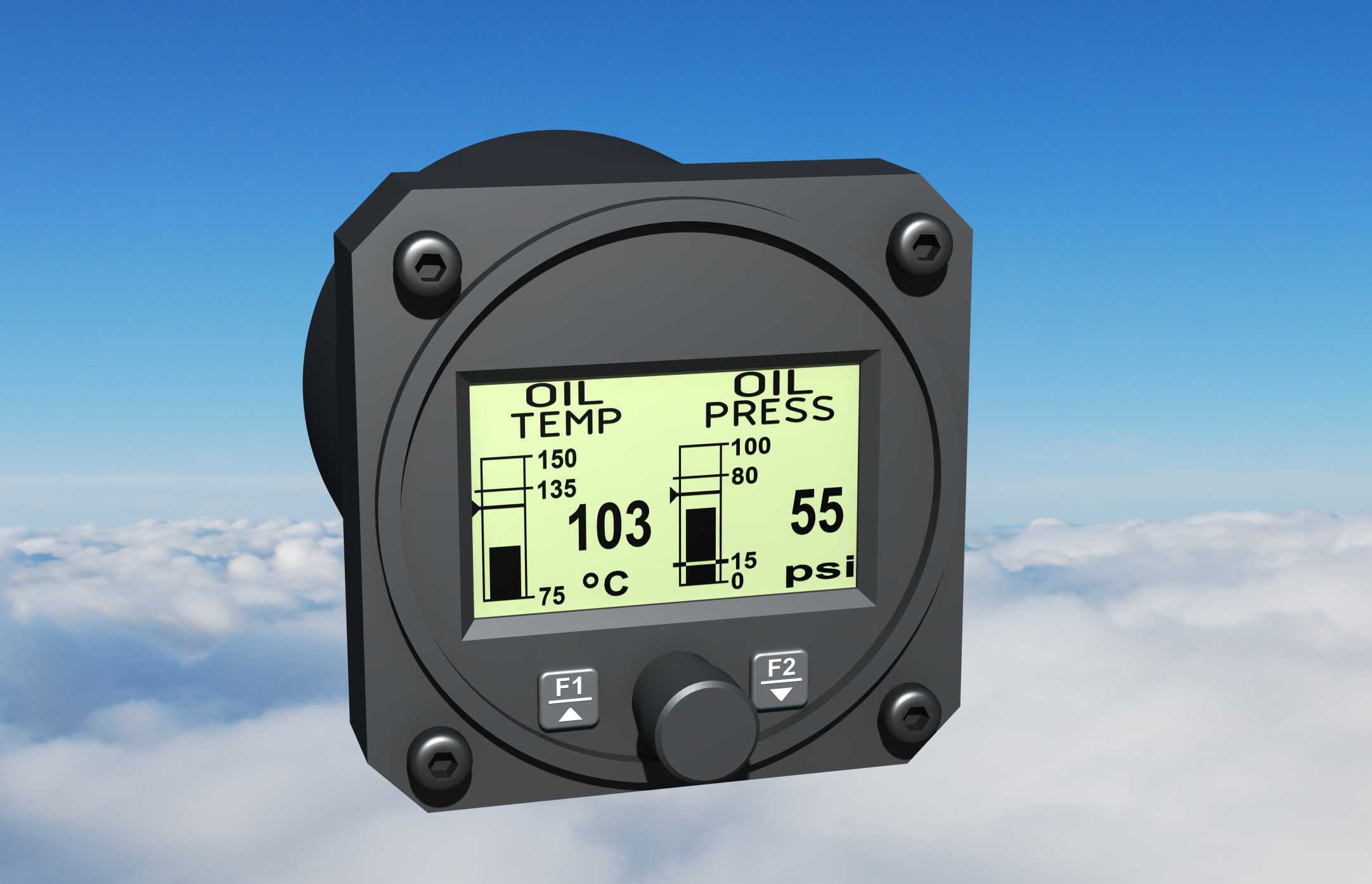

显示界面采用数字+模拟条的双显示逻辑，左侧油温通道测量范围覆盖75℃到150℃，对应滑油正常工作温区，数字区实时显示当前温度精确值，侧边的模拟条同步指示温度所处区间，当温度超过135℃的警戒值时，模拟条的高位区域会触发视觉提示；右侧油压通道测量范围覆盖15psi到100psi，对应滑油系统的正常工作压力区间，同样采用数值加条形指示的组合形式，压力低于20psi或超过90psi时会给出明确的区间提示。面板下方设置两个功能按键与一个调节旋钮，F1按键用于切换显示通道的参数单位，可在摄氏度与华氏度、psi与bar之间快速切换，F2按键用于背光亮度的手动微调，中间的旋钮兼具按压确认与旋转调节功能，可用于参数阈值的个性化设置。

结构外壳采用高强度工程塑料注塑成型，表面做哑光磨砂处理，避免座舱光线反射影响读数，背面的接线端采用航空密封接插件，满足机载设备的防盐雾、防潮湿要求，整体重量控制在180g以内，不会给仪表板带来额外的承重负担。建模过程中严格遵循航空仪表的人机工程设计规范，所有显示字符的高度、笔画宽度都满足适航标准中的视读距离要求，按键的按压力度设置在3N到5N之间，飞行员佩戴飞行手套时也能准确操作，不会出现误触情况。
