NEMA17规格步进电机三维结构设计

做小型自动化设备选型和结构设计时，NEMA17规格的步进电机几乎是绕不开的核心动力部件，这类电机的安装法兰尺寸符合42mm见方的行业通用标准，在桌面级3D打印机、小型数控雕刻机、桌面点胶设备、轻载传送带驱动、小型多轴机械手关节等场景里应用极广，核心优势是开环控制下就能实现精准的角位移输出，不需要额外加装反馈编码器就能满足多数轻载定位场景的精度需求，采购和替换成本也远低于同扭矩等级的伺服电机，非常适合对成本敏感、负载扭矩不大、定位精度要求在0.1度级别的民用及小型工业设备场景。

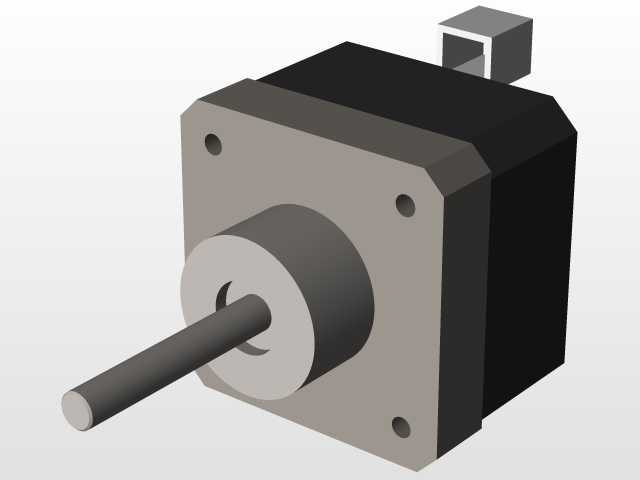

从结构设计的角度看，这个三维模型还原了该类电机最核心的外形与安装边界：主体为切角方形壳体，四个边角做了斜切处理，既可以减少安装时的边角磕碰，也能在密集排布的设备内部留出少量走线间隙，壳体表面做了哑光质感的处理，和实际工业产品的喷塑金属外壳质感一致。建模时优先锁定了安装基准面，也就是电机前端的法兰安装面，这个面是所有配套结构件的设计基准，四个安装孔的孔位间距严格遵循NEMA17的标准尺寸，能直接和市面上通用的电机支架、同步轮、联轴器做匹配，不需要额外调整孔位。

设计这类电机模型的时候，不能只做外观的方块拉伸，要重点考虑实际装配时的干涉问题：电机本体的轴向长度要和选型样本里的尺寸对应，后端的编码器或者出线端的凸起部分也要预留足够的空间，避免设备后盖或者走线槽和电机尾部发生碰撞；电机输出轴的轴径、轴长、扁位尺寸都要和实物一致，这样配套设计联轴器、同步轮安装位的时候，才能直接在装配体里做配合校验，不用等实物到了才发现轴孔配合尺寸不对。另外壳体上的散热筋结构虽然在这个简化模型里没有做太细的刻画，但实际选型时要注意，不同扭矩的NEMA17电机机身长度不一样，长机身版本的扭矩更大，但需要的安装深度也更深，做结构布局时要提前留好余量。

很多刚入行的结构工程师做设备设计时，容易忽略电机安装的公差预留，比如法兰面的安装沉孔深度、电机轴伸出端和负载端的同轴度要求，这些细节在三维建模阶段就要通过装配约束提前校验，比如把电机模型和支架模型、联轴器模型、负载轴模型做同轴配合，检查转动时是否有干涉，安装螺丝是否有足够的锁紧空间，接线端的连接器是否有插拔的操作空间。这类标准动力部件的三维模型，核心价值不是做外观展示，而是作为设备整体布局的基准元件，帮助设计师在方案阶段就把所有安装边界、运动干涉、走线空间都确认清楚，减少后期打样整改的次数，缩短设备开发的周期。
