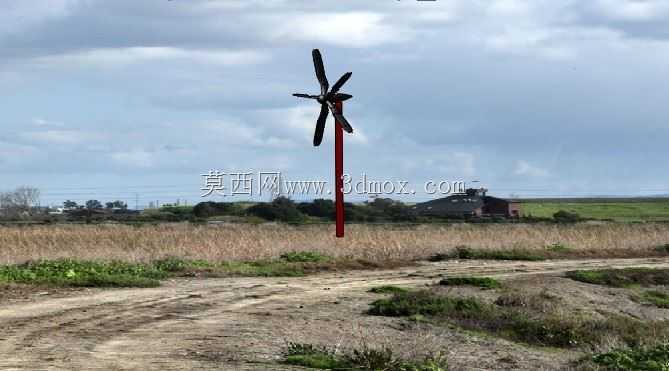

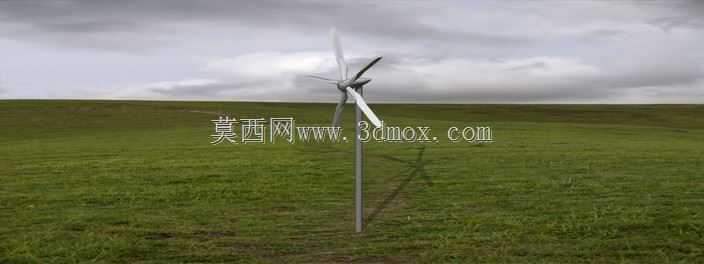

基于Naca2412翼型的风力涡轮机结构设计

在分布式风能开发场景中，这类采用Naca2412翼型的风力涡轮机，多适配于牧区、偏远山地、海岛离网供电场景，也可作为风光互补路灯、小型野外监测基站的供电单元，填补了大型风电机组无法覆盖的小功率、分散式用电需求缺口。不同于大型商用风电叶片的定制化翼型选型，Naca2412翼型本身属于低速航空翼型范畴，其相对厚度12%、最大弯度位置距前缘40%的气动特性，在低风速区间具备更优的升阻比表现，启动风速阈值更低，非常适配年均风速3-6m/s的三类风区使用场景，能在多数内陆非优质风场实现稳定的风能捕获。从结构设计逻辑来看，该涡轮机的叶片完全遵循Naca2412翼型的坐标型线构建，建模过程中先通过翼型坐标点生成基准翼型曲线，再沿叶片展向做线性扭转与弦长收窄，叶根位置做加厚过渡处理以匹配轮毂安装接口，避免应力集中导致的叶片断裂风险。需要注意的是，该设计仅完成了翼型叶片与主体支撑结构的构建，除机翼部分的气动外形参数可直接用于气动仿真验证外，塔筒高度、轮毂安装尺寸、传动舱内部结构均未做明确界定，实际工程应用中需要结合安装场地的风切变系数、极端风速载荷重新核算塔筒高度与基础预埋件尺寸，同时匹配对应功率的永磁发电机、偏航机构与刹车保护组件。叶片与轮毂的连接采用法兰式接口设计，安装时需保证三个叶片的安装角完全一致，否则运行过程中会出现动不平衡，引发整机振动加剧、轴承磨损加快的问题。这类小型风力涡轮机的安装边界相对灵活，塔筒可采用桁架式或单柱式结构，基础开挖深度根据场地土壤承载力调整，若用于户用离网供电，还需配套整流器、储能蓄电池与逆变模块，将涡轮机输出的不稳定交流电转换为稳定的可用电能。在建模细节处理上，叶片前缘做了小圆角过渡，避免尖锐边缘在实际加工中出现工艺缺陷，叶片表面的型面曲率连续，可直接导入CFD软件做流场仿真，验证不同攻角下的风能利用系数，也可用于3D打印制作缩比模型，开展风洞试验验证气动性能。对于三维建模从业者而言，这类翼型类旋转设备的建模核心在于翼型曲线的精准导入与展向参数的合理过渡，不能随意修改翼型的相对厚度与弯度参数，否则会直接破坏原翼型的气动特性，导致实际运行效率大幅下降。
