蜗轮蜗杆啮合传动结构三维设计

项目分类:3D模型 发布时间:2021-06-11 ID:202148
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计
  • 蜗轮蜗杆啮合传动结构三维设计

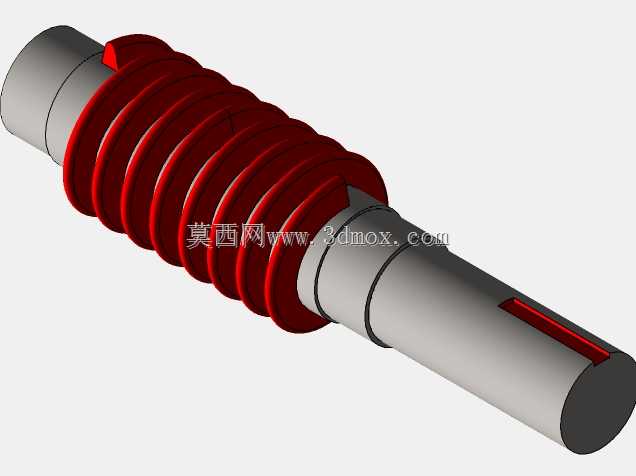

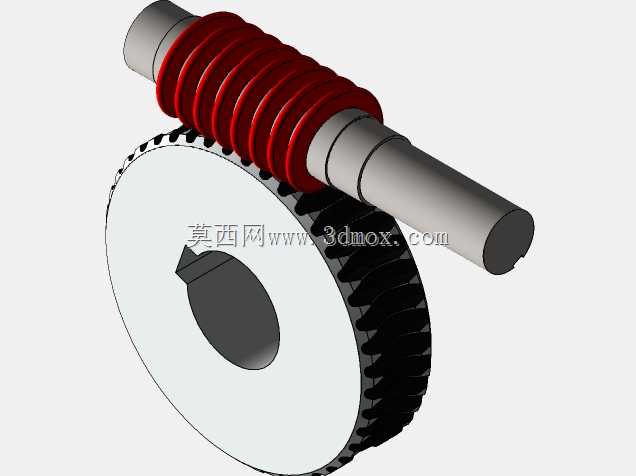

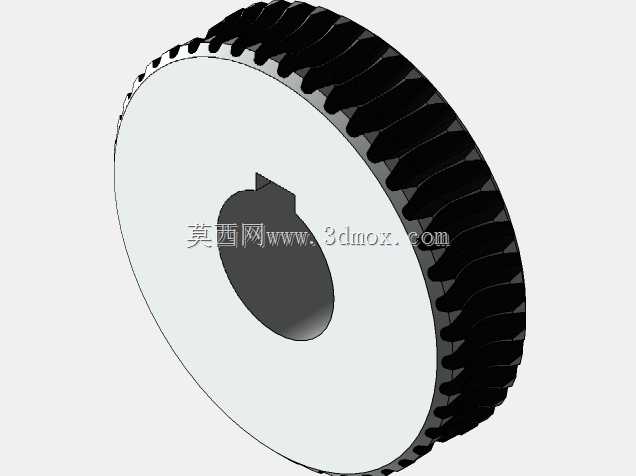

蜗轮蜗杆传动结构是机械传动领域中实现大减速比动力传递的核心部件,这套啮合结构的设计完全围绕交错轴动力传递的实际工况展开,适配空间交错角为90度的传动场景,在各类需要大幅降速同时提升输出扭矩的设备中承担核心传动功能。从实际应用场景来看,这类传动结构广泛分布在输送设备的驱动端、小型起重机械的减速单元、自动化生产线的分度机构、舞台升降设备的动力传输端,以及部分需要反向自锁的安防设备传动系统中,尤其适合输入轴与输出轴需要垂直交错布置、安装空间紧凑且对传动平稳性有较高要求的工况。这套蜗轮蜗杆结构在功能设计上充分考虑了滑动接触传动的特性,蜗杆采用轴向连续螺旋齿形设计,与蜗轮的弧形轮齿形成渐进式啮合,传动过程中齿面接触为连续滑动状态,相比直齿轮传动具备更低的运行噪音,啮合过程无明显冲击,同时依托蜗杆导程角的参数设计,可实现反向自锁特性,即仅能由蜗杆驱动蜗轮转动,无法通过蜗轮反向带动蜗杆,这一特性在起重类设备中可有效避免负载下坠的安全风险。在设计思路上,这套结构首先围绕目标减速比匹配参数,蜗杆头数与蜗轮齿数的配比直接决定最终减速比值,设计过程中充分考量了滑动摩擦带来的发热与效率损耗问题,齿形参数经过优化调整,在保证啮合重合度的前提下尽可能降低齿面滑动速度,减少运行过程中的摩擦发热,提升长期运行的稳定性。外形与安装边界方面,蜗杆部分为两端带轴颈的阶梯轴结构,轴颈尺寸适配常规深沟球轴承的安装公差,可直接装配进标准轴承座完成径向与轴向定位,轴端预留了联轴器安装的轴段长度,可直接与驱动电机输出端连接;蜗轮为盘式带轮毂结构,中心孔采用键槽连接设计,可直接与输出轴通过平键传递扭矩,蜗轮的外圆齿顶圆、轮毂端面尺寸都控制在紧凑范围内,适配小型减速箱的内部安装空间,整体结构不需要额外的复杂转接件即可完成装配,安装定位基准清晰,轴系的同轴度、啮合侧隙都可通过两端轴承的调整垫片进行微调,能适配不同精度要求的装配场景。在实际运行过程中,这套结构的啮合接触线沿齿向连续分布,传动过程中载荷传递均匀,相比交错轴斜齿轮传动具备更强的承载能力,单级传动即可实现数十倍的减速比,不需要多级齿轮串联即可满足大减速比需求,能大幅缩减减速单元的整体体积,在空间受限的传动场景中具备极强的适配性。
