水平轴三叶片风力发电机组结构设计

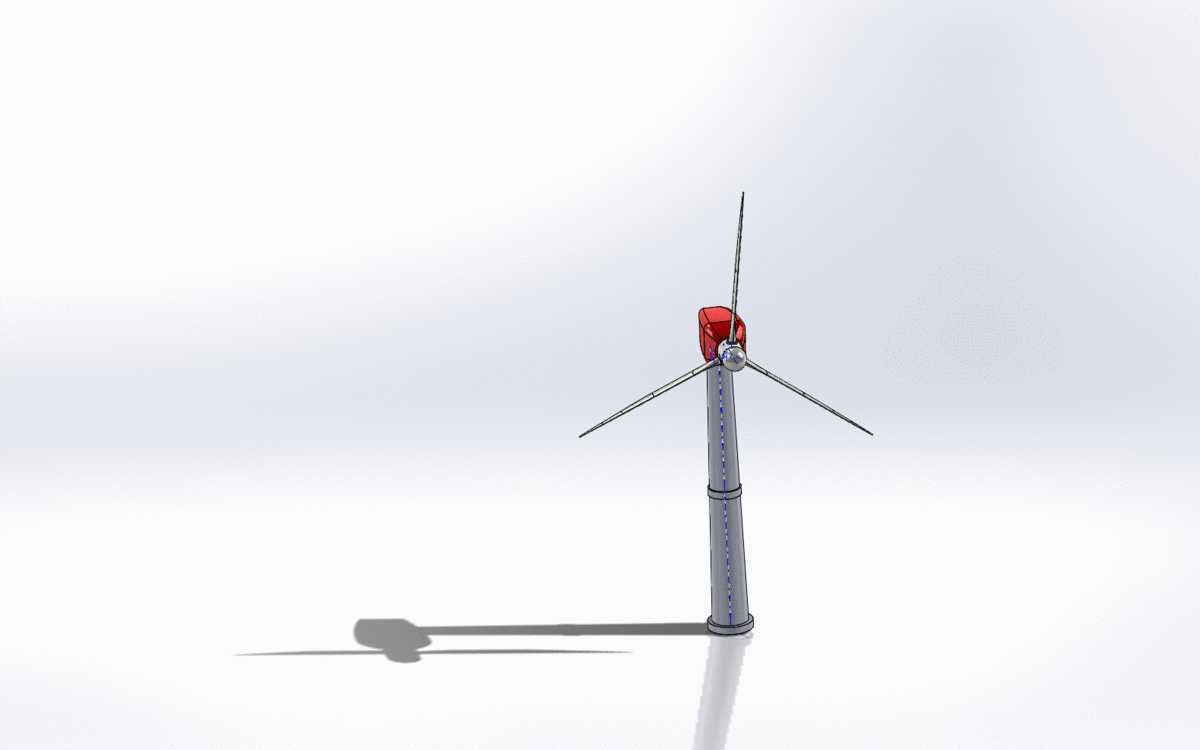

这款水平轴三叶片风力发电机组的三维结构，完整还原了陆上分布式风电场景下常用机型的核心构造，可直接用于3D打印验证、结构教学演示或小型风电项目的方案推演。从实际应用场景来看，这类机型多部署在开阔平原、丘陵山岗或沿海近岸的风场区域，承担将风能转化为电能的核心功能，既可以作为独立离网供电单元为偏远村落、通讯基站提供稳定电力，也可以多机组网接入区域电网，补充清洁能源供给占比。

从功能特性上看，三叶片的构型是经过多轮工程验证的平衡选择，相比双叶片或多叶片方案，它在风能捕获效率、运行振动控制、启动风速阈值三者间取得了最优平衡，额定风速下的叶尖速比匹配度更高，运行过程中对塔筒的交变载荷冲击更小。机舱部分采用流线型椭球外壳设计，内部预留了齿轮增速箱、发电机、偏航机构、制动系统的安装空间，外壳曲面做了风阻优化，能够降低强风环境下的侧向受力，减少偏航系统的调节负载。塔筒采用分段式锥筒结构，底部法兰直径更大，向上逐步收窄，既能够降低整体耗材重量，又可以保证顶部支撑的结构刚度，法兰连接位置预留了标准螺栓孔位，适配现场分段吊装的施工要求，安装边界上需要保证塔筒基础的水平度误差控制在千分之二以内，叶片旋转平面与常年主导风向的初始夹角不超过5度，避免启动阶段出现过大的偏航力矩。

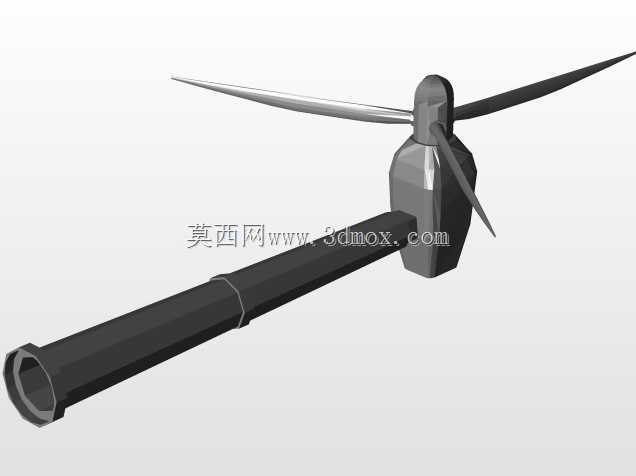

设计思路上，整个模型的零件拆分完全贴合实际生产装配逻辑，叶片采用翼型截面渐变设计，从叶根到叶尖的弦长、扭转角连续变化，叶根位置做了加厚处理并预留了与轮毂连接的螺栓安装位，能够承受强阵风带来的弯曲载荷；轮毂与叶片的连接位置设计了可调角度的安装接口，可根据部署区域的年平均风速调整叶片初始安装角，适配不同风资源条件下的发电效率需求。模型中还还原了机舱与塔筒连接的回转支撑结构，能够直观展示偏航动作的转动路径，在做3D打印组装验证时，需要注意叶片与轮毂的配合间隙控制，外壳拼接位置可做细微打磨处理，保证装配后转动部件无卡滞，能够在模拟风场下顺畅转动，完整呈现风力发电机组的运行状态。
