星型排布径向发动机活塞连杆组结构

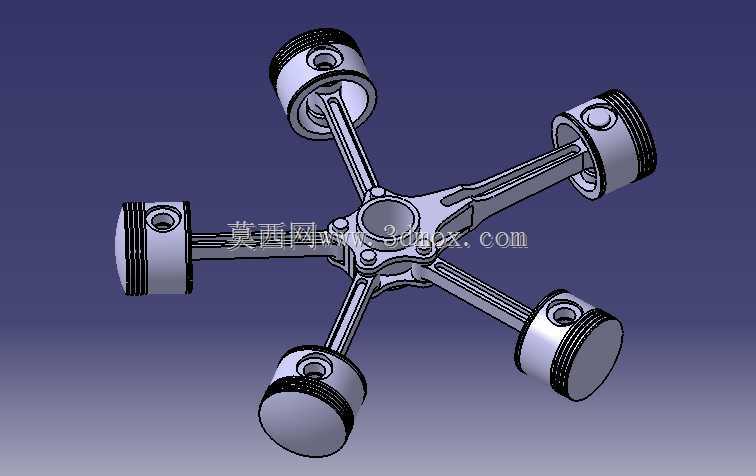

在早期航空动力领域，径向发动机凭借紧凑的结构布局与优异的风冷散热表现，曾是螺旋桨飞行器的核心动力配置，这套活塞连杆组件正是径向发动机实现动力转换的核心执行单元。不同于直列、V型发动机的连杆排布逻辑，该组件采用五缸径向辐射式布局，所有活塞的连杆共同铰接在中央曲柄销上，当气缸内混合气燃烧膨胀推动活塞做往复直线运动时，连杆会将直线作用力传递至中央曲轴，将往复运动转换为曲轴的旋转扭矩输出，整套结构的动力传递路径短，曲轴主轴颈仅需承受单排活塞的合力作用，主轴瓦的载荷分布相比多缸直列机型更加均匀。从设计逻辑来看，这种辐射式排布让所有气缸环绕曲轴呈星型分布，每个气缸的轴线都指向曲轴回转中心，相邻气缸的夹角均等，能够保证各缸做功行程均匀错开，曲轴运转的平顺性更优，同时外露的气缸可以直接借助飞行时的迎面气流完成散热，无需布置复杂的水冷管路与散热系统，大幅降低了动力系统的整体重量与故障概率。活塞部分采用了典型的内燃机活塞结构，头部预留了活塞环安装槽位，可分别安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。活塞裙部做了适配缸径的型面设计，能够在往复运动中起到导向作用，同时承受连杆摆动产生的侧向力，避免活塞与缸壁出现偏磨。连杆采用了分体式铰接设计，主连杆直接固定在曲柄销上，其余副连杆通过铰接销与主连杆的凸缘部位连接，这种设计能够避免多连杆在同一曲柄销上安装时出现的干涉问题，同时保证各活塞的运动行程一致，压缩比偏差控制在合理区间内。在安装边界上，整套组件的径向尺寸由活塞外止点位置决定，轴向尺寸则与活塞行程、曲柄半径直接相关，安装时需要保证每个气缸的轴线与曲轴中心的对中精度，连杆铰接部位的配合间隙需要符合运动副公差要求，避免高速运转时出现冲击异响或者卡滞问题。这类结构除了应用在早期航空发动机上，在部分小型固定式动力机组、老式农用机械的动力装置中也有应用，其结构简单、维护便捷、低速扭矩输出充沛的特性，能够适应复杂工况下的持续运转需求，建模过程中需要重点关注各连杆铰接点的运动轨迹匹配，避免运动仿真时出现部件干涉，同时要保证活塞与缸套的配合间隙、连杆大小头的同轴度符合工程设计规范，确保结构的力学性能满足动力输出要求。
