星型气缸布局径向发动机结构设计

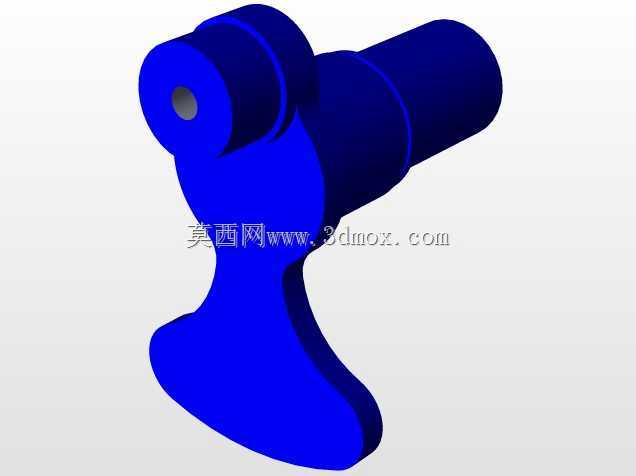

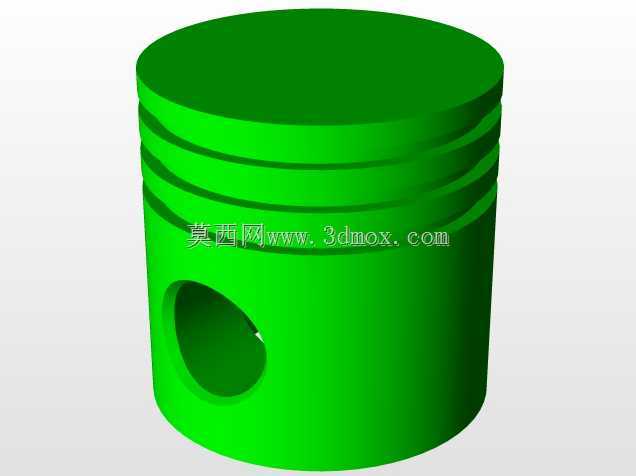

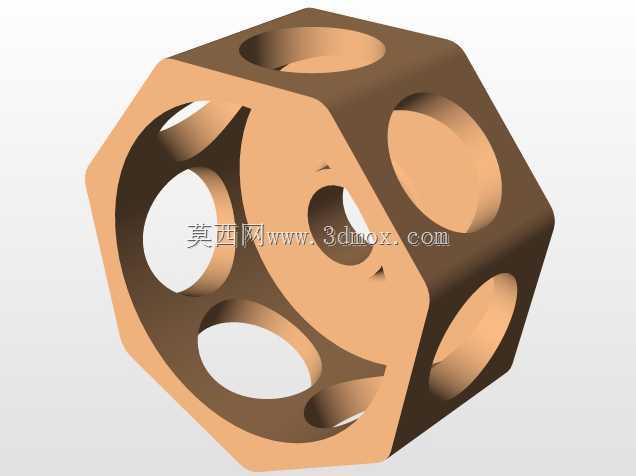

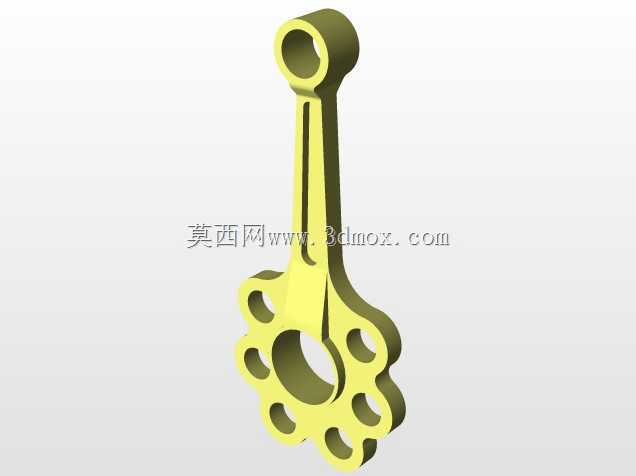

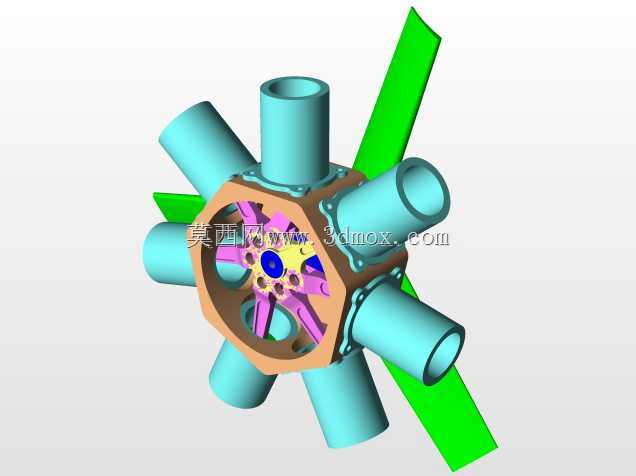

这款径向发动机采用气缸围绕中央曲轴箱周向辐射的布局形式，这类结构最早大量应用于航空活塞动力场景，凭借较短的整机轴向尺寸，能在机头有限的径向安装空间内布置更大的总排量，相比直列、V型布局的同排量活塞发动机，轴向长度可缩短40%以上，非常适配早期螺旋桨飞机对动力单元紧凑性的要求，在小型通航飞机、复古航模、特种轻型动力装备领域仍有实际应用价值。从结构设计逻辑来看，周向均匀布置的气缸能让曲轴在运转过程中，各缸往复惯性力沿径向相互抵消，大幅降低曲轴主轴承的持续载荷，不需要额外设置大尺寸平衡轴结构就能实现更平稳的运转状态，曲轴仅需较短的支撑跨度即可满足刚性要求，能有效降低曲轴的加工难度与整机重量。模型完整还原了核心的曲柄连杆传动结构，中央曲轴的曲柄销通过连杆组件连接各缸活塞，活塞在气缸套内做往复直线运动时，通过连杆将推力传递至曲柄，转化为曲轴的旋转扭矩对外输出，周向布置的气缸按固定点火顺序交替做功，能让动力输出的扭矩波动更小，运转平顺性优于同缸数的直列机型。从安装边界来看，整机外轮廓为近似正多边形的辐射形态，安装基准面设置在曲轴箱后端，可直接对接离合器、减速器等动力传递部件，各气缸的散热鳍片沿径向向外延伸，在风冷场景下能让每个气缸都获得均等的迎风面积，不存在直列机型后排气缸散热条件差的问题，不需要设计复杂的水冷管路结构，进一步简化了外围配套系统的设计难度。设计过程中需要重点关注各缸连杆与曲柄销的配合间隙，由于多根连杆共用同一曲柄销，需要合理分配连杆小头、大头的排布空间，避免不同气缸的连杆在运转过程中发生运动干涉，同时要保证曲轴箱的径向刚度，抵消各缸做功时对箱体产生的交变径向载荷，防止箱体出现形变导致气缸密封失效。这类径向结构的发动机在维护时，可直接从外侧拆卸单个气缸进行检修，不需要拆解整个动力单元，现场维护的便捷性远高于其他布局的活塞发动机，在对动力单元可靠性、维护便捷性要求较高的轻型装备场景中，这类结构仍具备不可替代的应用优势。
