3M自锁式钢卷尺精细三维建模作品

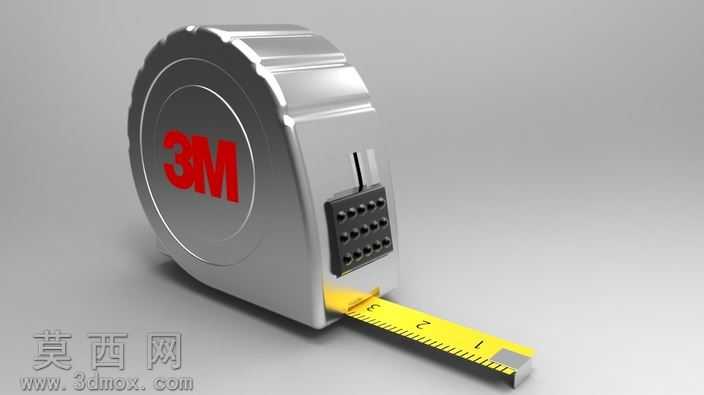

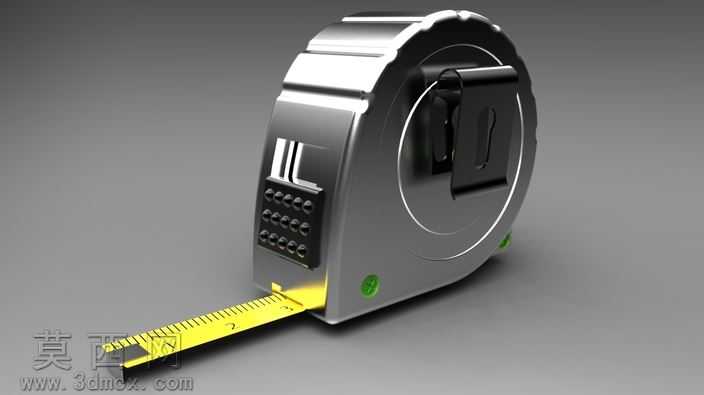

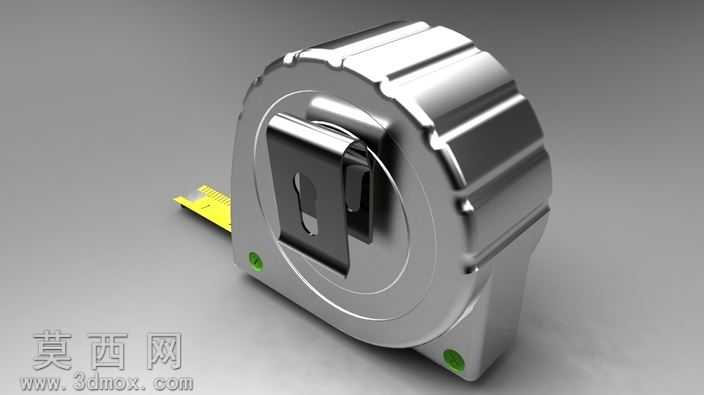

本作品为3M品牌自锁式钢卷尺的高精度三维建模成果，建模过程以还原实物真实形态与功能结构为核心目标，依托专业三维建模软件完成全流程制作。建模初期先对实物钢卷尺进行多维度尺寸测绘，梳理整体部件构成，将模型拆分为外壳主体、尺带回收卷簧结构、自锁按键组件、尺钩端头、品牌标识铭牌五大核心模块，采用参数化建模方式逐部件搭建，确保各部件装配间隙符合真实产品的公差标准，避免出现部件穿模、错位等不符合实物逻辑的问题。材质渲染阶段针对不同部件的物理特性做了精细化调整：外壳部分采用哑光镀铬金属材质，通过调整金属粗糙度、反射强度参数，还原金属外壳细腻的磨砂金属质感，同时在外壳边缘做了微小的倒角高光处理，模拟真实五金产品使用过程中形成的轻微磨损光泽；尺带部分采用亮黄色工程塑料基底搭配黑色刻度印刷材质，还原尺带表面的半哑光防反光涂层特性，刻度线条清晰锐利，端头的金属尺钩单独赋予不锈钢金属材质，还原其耐磨的金属属性；自锁按键部分采用黑色硬质工程塑料材质，表面做了细微的颗粒纹理处理，还原按键防滑的触感特征，按键上的防滑凸点逐个建模排布，与实物的凸点间距、尺寸完全一致。结构设计上完整还原了钢卷尺的内部卷簧收纳逻辑，尺带拉出后的卡位结构、回收时的顺滑导向结构都做了对应建模，可直观展示钢卷尺的工作原理。渲染阶段采用三点布光方案，主光源模拟室内柔光环境，搭配轮廓光勾勒金属外壳的边缘线条，补光消除部件暗部死黑区域，最终渲染图能够清晰展现产品的材质质感与结构细节，可用于五金产品展示、测量工具类产品演示、工业设计教学参考等场景，模型各部件独立分层，支持后续的结构拆解动画制作、产品改款设计等二次开发需求。
