NEMA17标准步进电机三维结构设计

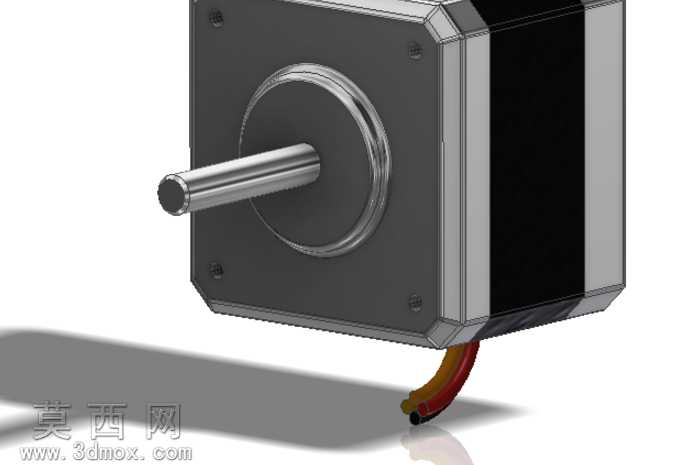

本模型为NEMA17规格标准步进电机的高精度三维建模成果，建模阶段严格遵循NEMA17安装尺寸规范开展结构还原，首先搭建电机主体的方形机壳基准特征，精准还原机壳四角的安装孔位、端面止口的公差配合尺寸，确保模型可直接用于安装适配的装配仿真验证。建模过程中对输出轴部分做了精细化处理，还原轴身的切削平面、轴端倒角细节，匹配实际产品的轴径与伸出长度参数，同时对机壳表面的紧固螺丝沉孔做了等比例复刻，保证外观结构与实物完全一致。材质渲染阶段，为机壳的金属端盖赋予磨砂金属材质，还原端盖表面的哑光金属质感与细微的加工纹理，机身中段的黑色包覆部分赋予哑光工程塑料材质，模拟实际电机的绝缘外壳质感，输出轴部分赋予亮面镀铬金属材质，通过调整材质的反射参数，还原金属轴表面的高光反射效果，引出的供电线缆部分赋予橡胶材质，添加细微的表面纹理模拟线缆外皮的质感，同时在场景中添加柔和的环境光与定向补光，渲染出电机放置状态下的自然投影，提升模型的真实感。结构设计上完整还原了步进电机的分体式装配逻辑，区分前端盖、定子壳体、后端盖、输出轴、引出线缆等独立结构部件，各部件之间的装配间隙完全参照实物的装配公差设置，可直接用于拆解演示、装配干涉检查等工程场景。设计思路围绕工业场景的实用需求展开，在保证外观还原度的同时，重点保障安装接口尺寸的准确性，让该模型可直接用于3D打印安装支架、自动化设备装配仿真、电机选型适配验证等实际工作场景，模型的布线采用全参数化特征建模方式，所有尺寸参数均可根据实际选型需求快速修改调整，适配不同机身长度、不同轴参数的NEMA17电机衍生型号的快速建模需求，大幅提升同系列电机模型的搭建效率。
