常平架结构外转子无刷电机三维设计

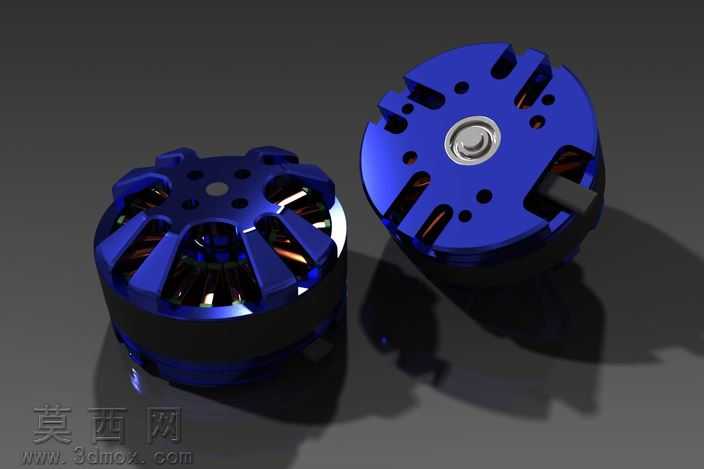

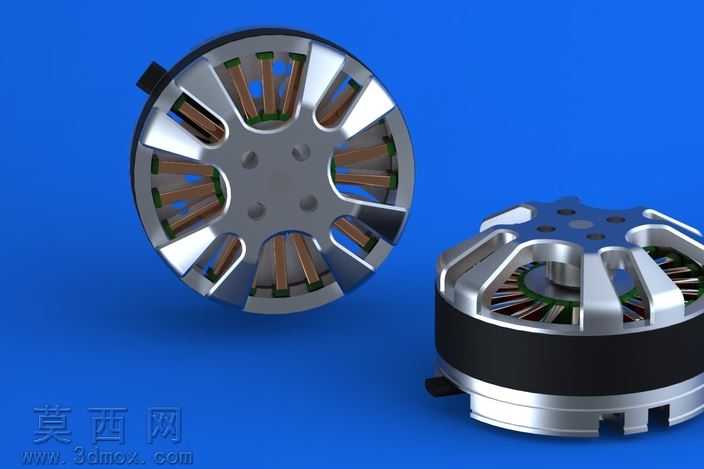

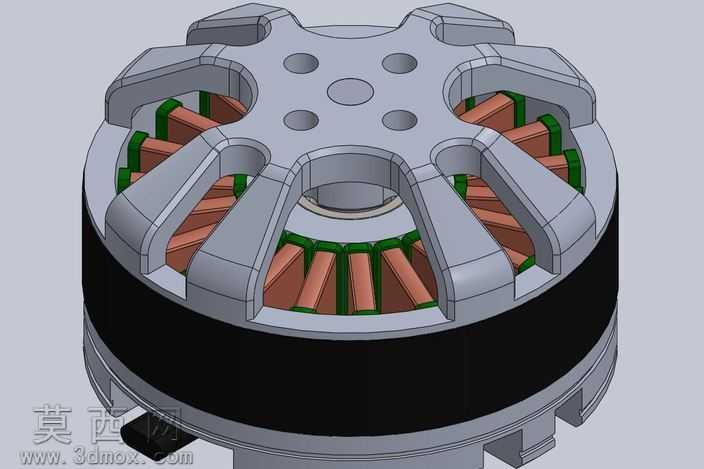

本作品为常平架结构外转子无刷电机的三维参数化建模成果，建模过程严格遵循电机实际生产的尺寸公差与装配逻辑，采用自底向上的装配设计思路完成全结构搭建。首先完成定子组件的建模：精准绘制环形定子铁芯的齿槽结构，每一个绕线齿的尺寸、齿靴弧度都经过参数化约束，匹配无刷电机的绕组排布需求，绕组部分采用实体拉伸与阵列特征完成，还原漆包线绕制后的规整形态，绝缘槽楔部分单独建模，精准嵌合在定子齿与绕组的间隙中，还原定子组件的绝缘防护结构。随后完成上盖端的常平架支撑结构建模：端盖采用辐条式镂空设计，六条加强辐条均匀分布在端盖圆周，既保证端盖的结构强度，又实现电机轻量化设计，辐条之间的镂空区域对应定子绕组的散热通道，可在电机运转时引导气流带走绕组热量；端盖中心设置轴承安装位，尺寸与转轴、轴承的配合公差完全匹配，端盖上的安装孔位采用圆周阵列完成，孔位的位置度、孔径参数均符合实际安装标准。转子部分采用分层建模逻辑：外层为导磁金属机壳，中部贴合永磁体磁钢，磁钢采用径向充磁的排布方式，通过圆周阵列均匀贴合在转子壳内壁，与定子齿保持均匀的气隙间距，气隙尺寸经过反复校核，保证电机运转时的磁路通畅；转子底部设置端盖与转轴安装位，转轴与转子壳的配合采用过盈配合的装配约束，还原实际生产中的压装装配关系。建模过程中对所有配合面添加了装配约束，包括同轴度约束、面重合约束、间隙约束，确保整个电机模型可实现虚拟装配验证，不存在干涉问题；材质渲染阶段，为定子铁芯赋予硅钢片的哑光金属材质，绕组赋予紫铜材质并添加绝缘漆的半透明光泽，端盖与转子壳赋予铝合金阳极氧化的银灰色金属质感，磁钢部分赋予钕铁硼永磁体的深灰金属材质，黑色绝缘部件赋予工程塑料的哑光质感，整体渲染效果还原了真实无刷电机的材质视觉特征。该模型完整还原了常平架无刷电机的内部电磁结构与外部支撑结构，可用于电机结构教学、装配工艺演示、散热结构仿真分析等场景，建模过程保留了全参数化特征，可根据不同的功率、尺寸需求快速修改参数，衍生出不同规格的同类型电机模型。
