工业低成本感应加热发电机结构设计

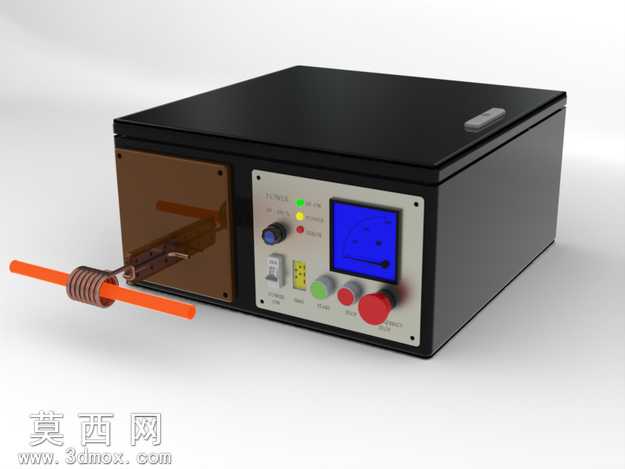

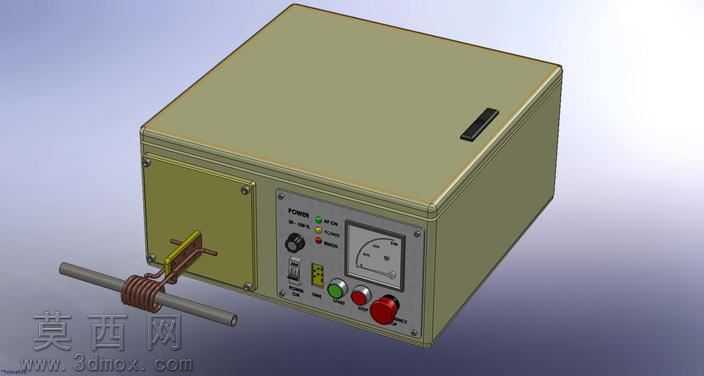

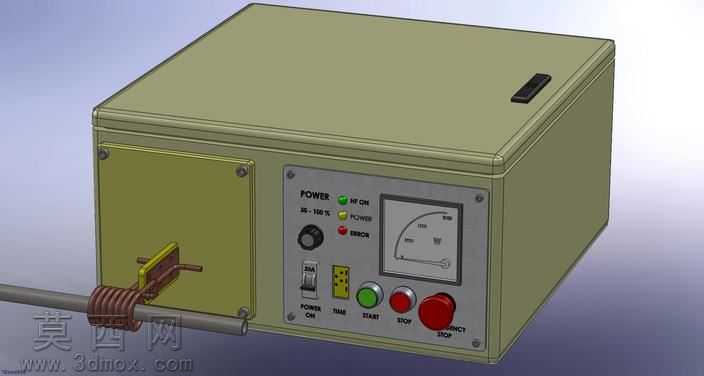

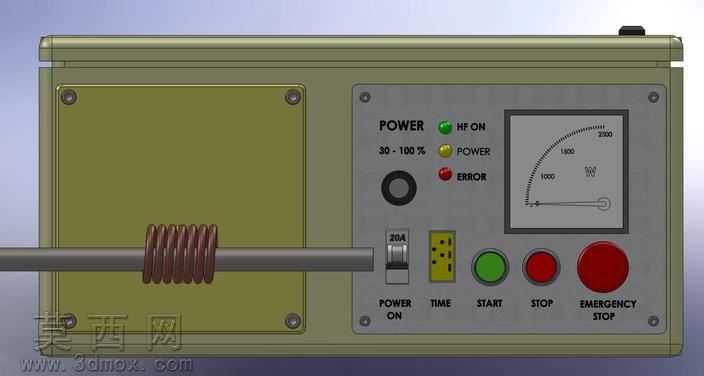

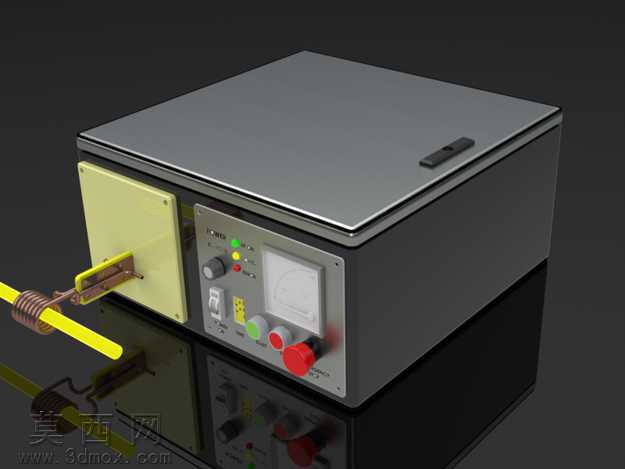

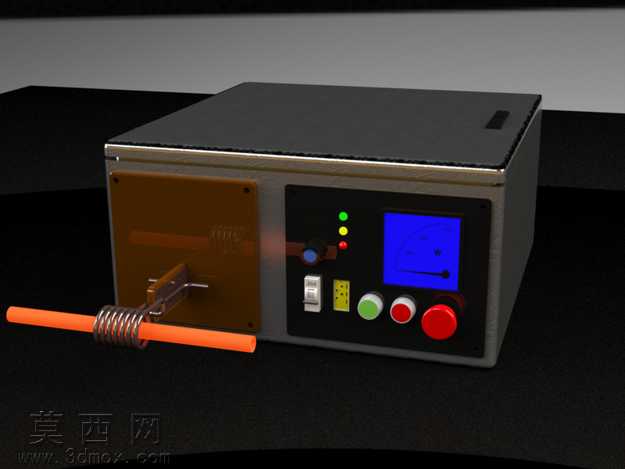

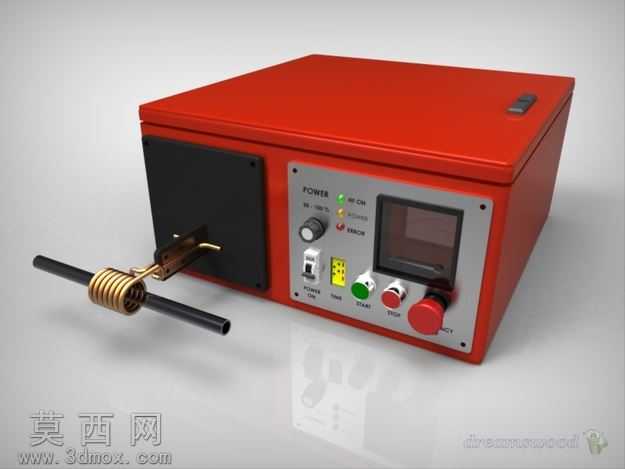

本作品为面向工业应用场景的低成本感应加热发电机三维设计，采用SolidWorks完成全参数化建模与装配验证，整体采用台式一体化箱体结构设计，兼顾设备的紧凑性与操作便捷性。建模过程中首先完成整体框架的布局规划，将主机箱体拆分为上盖、侧围、前面板、操作侧防护挡板四个核心结构件，上盖采用平整钣金折弯结构，表面预留嵌入式电源开关安装位，边角做圆弧过渡处理避免尖锐棱角，符合工业设备安全设计规范。前面板区域按照人机操作逻辑完成控件布局，左上角设置三色状态指示灯组，依次排布电源调节旋钮、功能切换开关、多组接线端子座，中部嵌入液晶显示屏用于实时显示加热功率、工作频率、运行时长等核心参数，下方依次排布功能启动按钮、参数调节按钮、急停按钮，其中急停按钮采用大尺寸红色蘑菇头设计，满足紧急状态下的快速操作需求，所有控件的安装孔位、配合间隙均按照实际工业元器件尺寸做参数化匹配，可直接导出工程图用于生产加工。设备左侧设置感应加热输出工位，采用茶色半透明防护挡板隔绝加热区域，既可以观察工件加热状态，又能阻挡感应加热过程中的强光辐射，输出端采用铜质感应线圈搭配绝缘固定结构，线圈做螺旋绕制设计，可适配棒类金属工件的快速加热需求，工件穿入位设置绝缘导向杆，方便工件快速对位。材质渲染阶段，箱体主体采用磨砂黑色金属材质模拟冷轧钢板喷塑效果，前面板采用浅灰色哑光金属材质，防护挡板采用茶色半透明PC材质，显示屏采用蓝色背光屏幕搭配黑色边框效果，按钮分别对应红、绿、黄等标准工业控件配色，线圈做紫铜金属质感渲染，整体渲染效果贴近真实工业设备的视觉质感。结构设计上充分考虑低成本落地需求，所有结构件均采用常规钣金加工工艺即可完成生产，元器件选用工业领域通用标准件，无需定制特殊配件，内部预留充足的电气元件安装空间，兼顾散热走线需求，整体结构紧凑稳固，操作界面分区清晰，可直接用于小型金属工件加热、金属热处理、小件钎焊等工业场景的设备方案验证，也可作为相关加热设备研发的结构参考模板。
