四旋翼飞行器支撑机架结构设计

这款四旋翼支撑机架，是小型多旋翼飞行器的核心承载结构，日常可用于高校航模实训、小型航拍设备搭载、低空环境监测载荷挂载等场景，作为整套飞行动力与载荷的安装基体，其结构合理性直接决定飞行过程的稳定性与抗振表现。

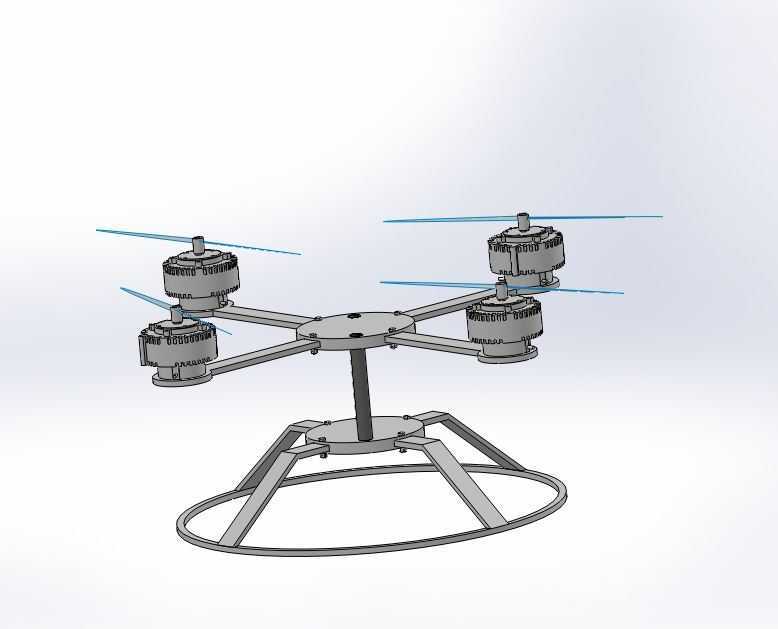

从结构设计逻辑来看，整套机架采用中心对称布局，中心承载盘为核心受力基准，四根机臂沿中心盘径向等角度向外延伸，每根机臂末端设置独立的动力安装座，用于固定旋翼动力单元，这种等距分布的设计能让四个旋翼产生的升力均匀作用在中心盘区域，避免飞行过程中出现偏载力矩，降低飞控系统的姿态修正负担。机臂与中心盘采用可拆卸的连接结构，方便后续根据动力尺寸更换不同长度的机臂，适配不同桨径的旋翼组件，也便于运输过程中拆分收纳，减少整体占用空间。

底部的起落架采用环形底圈加斜向支撑腿的结构，环形底圈能够在降落时提供更大的接地支撑范围，避免地面不平整导致的侧翻风险，斜向支撑腿从中心盘下方的安装法兰延伸至环形底圈，形成稳定的三角受力结构，能够有效吸收降落时的冲击载荷，避免硬着陆过程中冲击力直接传递到中心盘上的飞控、电池等敏感元器件。支撑腿的长度经过匹配设计，预留了足够的下方挂载空间，可在中心盘底部安装摄像模块、采样装置等任务载荷，不会与地面或者起落架结构产生干涉。

在安装边界设计上，中心盘表面预留了多组标准安装孔位，可适配主流的飞控板、电池固定座、电调安装位的安装尺寸，不需要额外打孔改装就能完成核心元器件的固定。机臂末端的动力安装座设置了同轴定位台阶，能够保证旋翼动力单元的输出轴与机臂平面保持垂直，避免旋翼转动时产生额外的分力影响飞行姿态。整套机架的受力路径经过优化，旋翼产生的升力通过机臂传递到中心盘，再由中心盘分配到下方的起落架与挂载载荷上，各连接节点的受力均匀，没有明显的应力集中区域，在保证结构强度的前提下尽可能减少了不必要的材料冗余，控制整体自重，提升有效载荷占比。

实际使用过程中，这种结构的机架维护难度较低，单个机臂或者支撑腿出现碰撞损坏时，可以单独拆卸更换，不需要报废整套结构，能够降低使用过程中的维护成本。起落架的环形结构还能在低空飞行碰到低矮障碍物时，起到一定的防护作用，避免旋翼直接碰撞障碍物导致炸机。
