四旋翼无人机折叠吊杆连接机构设计

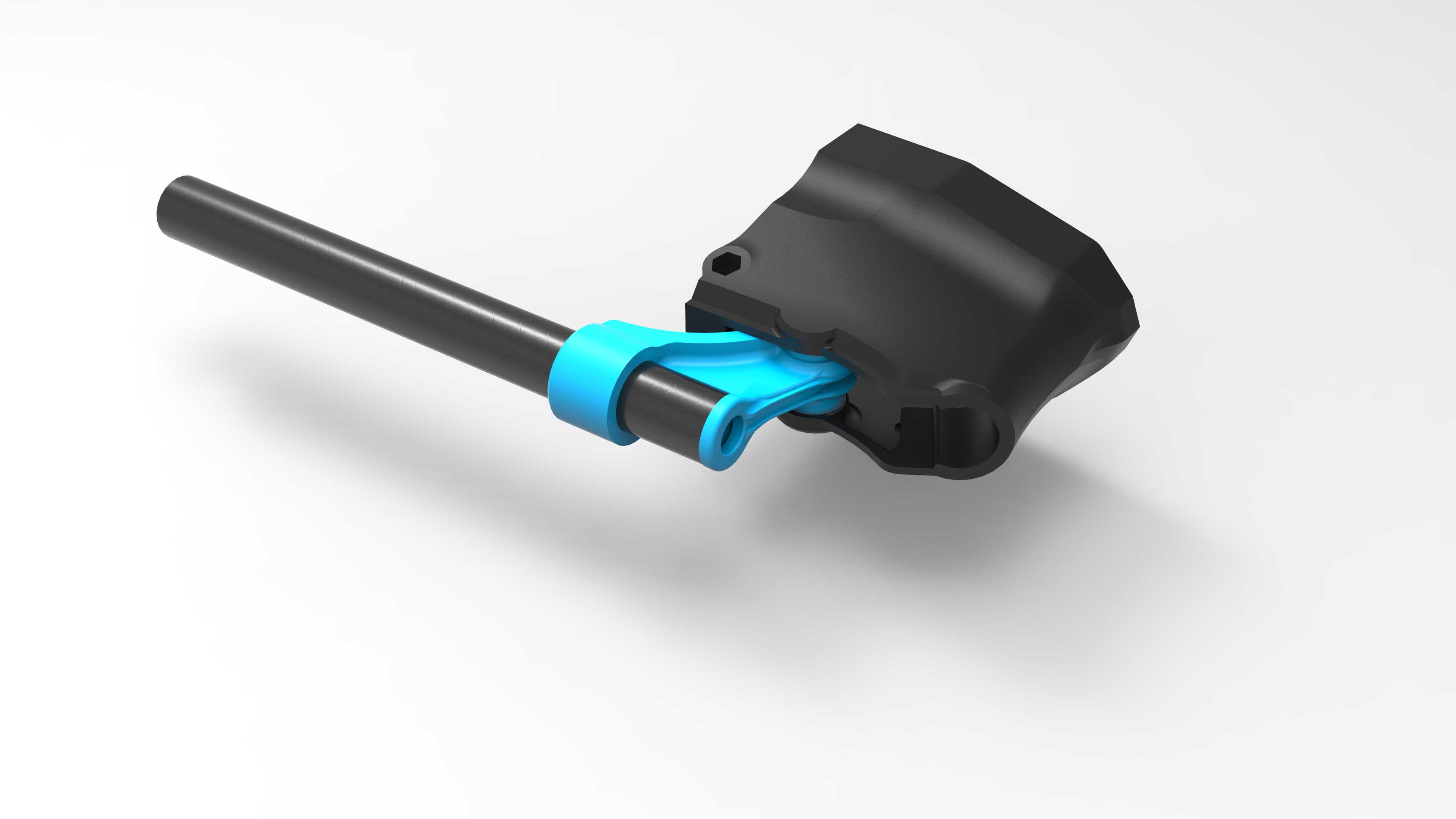

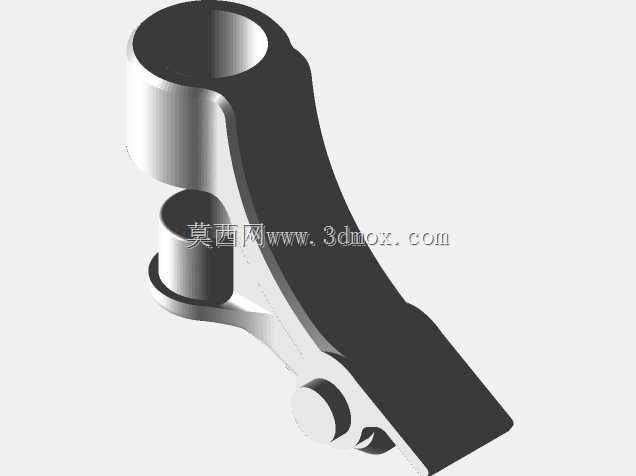

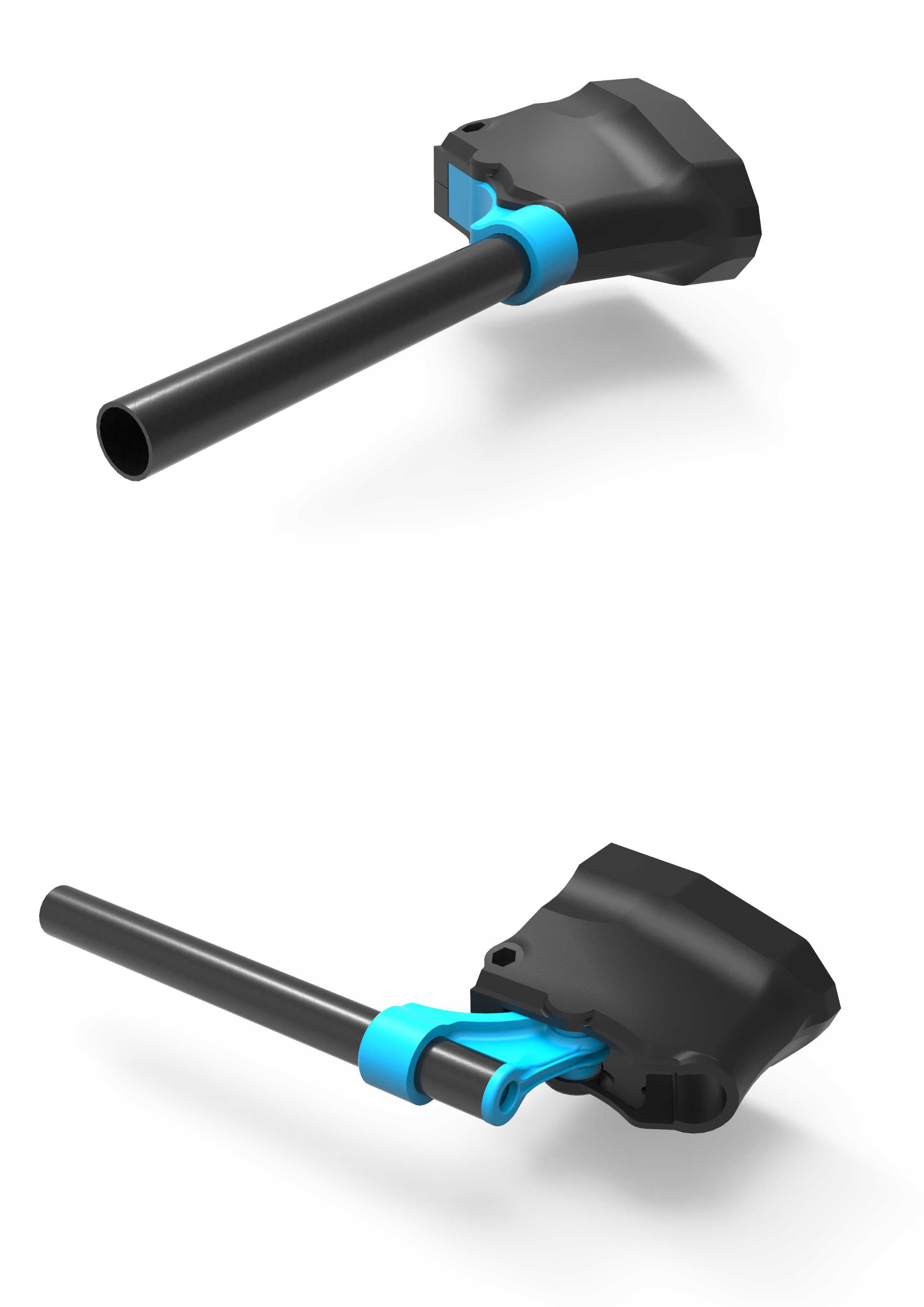

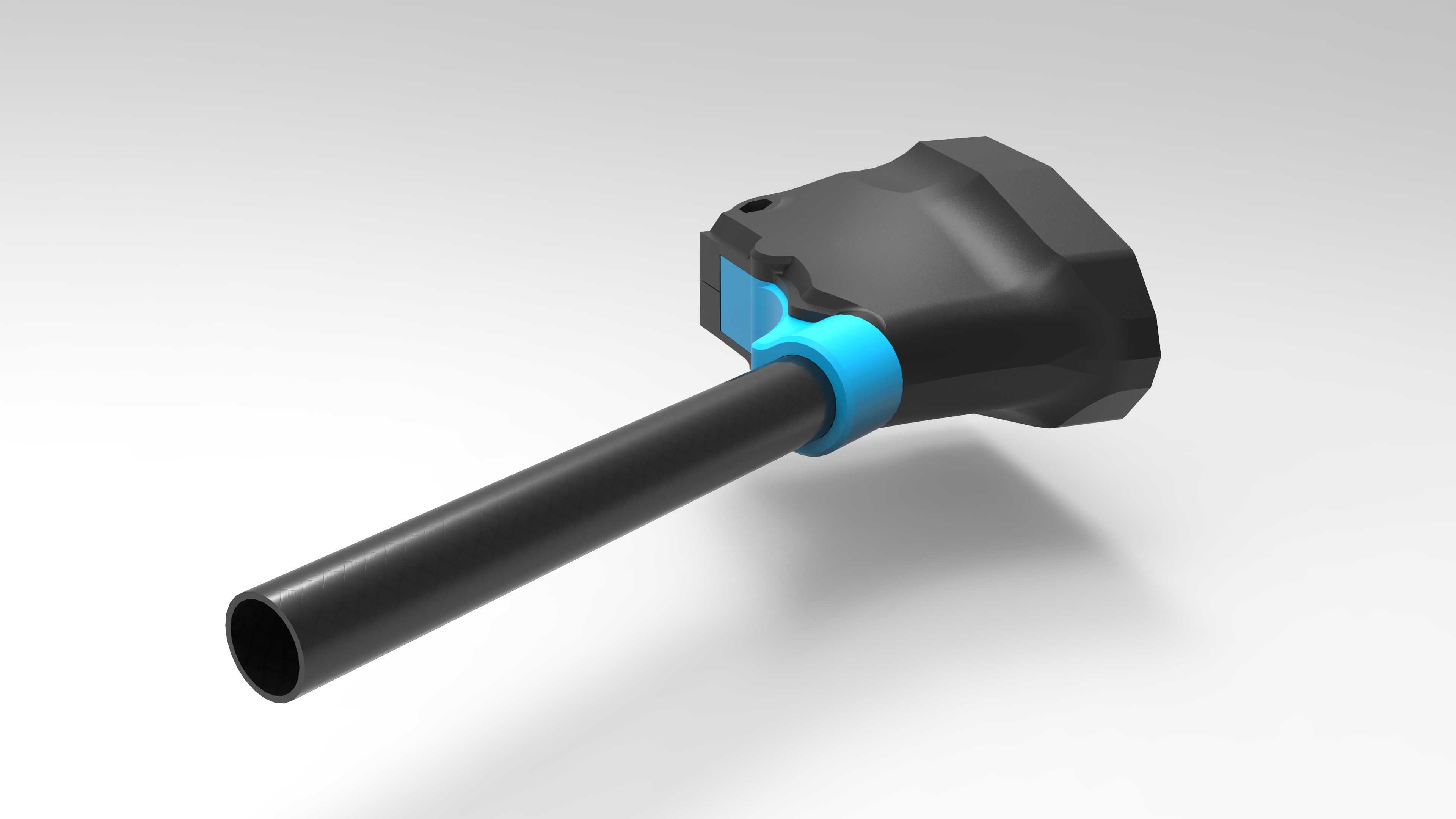

该折叠吊杆机构主要应用于小型消费级及入门级工业巡检四旋翼无人机的机臂与机身主体连接部位，核心作用是实现机臂的快速折叠收纳与飞行状态下的刚性锁止，解决传统固定机臂无人机收纳体积大、便携性差的实际使用痛点。在日常作业场景中，外场巡检、航拍摄影作业人员往往需要频繁转场，折叠式机臂结构可将整机收纳尺寸压缩至原展开状态的40%左右，无需额外拆解机臂即可放入常规便携背包，大幅降低外场携带的空间占用负担。从功能特性来看，该机构通过卡扣式锁止结构配合弹性限位件，实现机臂展开状态下的自动锁止，折叠时仅需按压解锁拨片即可完成机臂的90度翻折，整个操作过程无需借助额外工具，单步操作耗时不超过两秒，完全适配外场快速部署的使用需求。结构设计上充分考虑了3D打印工艺的成型特性，所有构件均采用无支撑或少支撑的结构排布，主体连接座采用一体化壳体设计，避免了多零件拼接带来的装配公差累积，铰接部位预留了0.2mm的活动间隙，既保证转动顺畅，又不会出现旷量影响飞行稳定性。吊杆部分采用等径圆管结构，与连接座的配合段设置了轴向定位凸台，安装时仅需将圆管插入定位孔至凸台贴合位置，即可完成径向与轴向的定位，无需额外调整安装位置，降低装配难度。锁止拨片采用斜面楔紧结构，当机臂转动至展开位置时，拨片在弹性件的推力下自动卡入机臂定位槽，通过斜面的自锁特性抵消飞行过程中机臂产生的离心力与气动载荷，避免飞行过程中出现机臂意外折叠的风险。安装边界方面，该机构主体连接座的安装孔位采用标准间距排布，可直接适配多数常规轴距250mm至350mm的四旋翼无人机机身安装位，机臂吊杆外径适配市面上通用的16mm直径碳纤维圆管，无需对原有无人机机身结构做额外改装即可直接替换原有固定机臂连接结构。铰接转轴部位采用同轴双孔位设计，转轴与孔位的配合公差控制在H7/g6区间，既保证转动的顺滑度，又能长期使用下的磨损量控制在合理范围内，配合3D打印常用的耐磨耗材，可承受超过千次的折叠展开循环而不出现明显的旷量。结构受力层面，连接座的受力部位做了局部加厚处理，锁止受力区域设置了加强筋结构，在保证整体重量控制在15g以内的前提下，单个机构可承受不低于5kg的径向拉力，完全满足小型无人机飞行过程中的机臂受力需求，即使在四级风况下做机动飞行动作，也不会出现结构形变影响飞行姿态。
