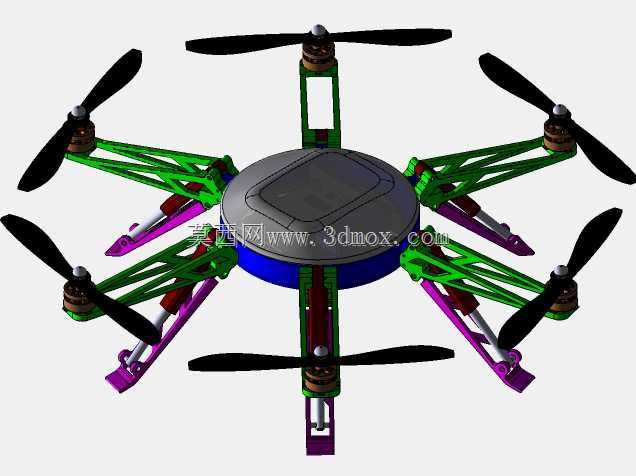

六旋翼折叠式航拍作业无人机结构设计

这款六旋翼飞行器的机架结构采用对称辐射式布局，六根机臂沿中心主机壳均匀分布，相邻机臂夹角保持60度，从结构力学层面保证飞行过程中升力分布均匀，抵消单旋翼转动带来的反扭矩，降低飞控系统的姿态修正压力。机臂主体采用桁架式镂空结构设计，在保证结构抗弯、抗扭强度的前提下尽可能削减机架自重，提升有效载荷上限，适配不同场景下的挂载需求。每根机臂末端预留标准电机安装位，可匹配常用规格的无刷电机与螺旋桨，安装孔位采用通用航模标准尺寸，方便后期维护更换配件。机臂与中心壳体的连接位置设计有折叠铰接结构，非作业状态下可将机臂向下翻折收纳，大幅缩小整机占用空间，便于携带转运，适配外场作业频繁转场的使用需求。中心主机壳采用上下分层结构，上层为封闭舱室，可内置飞控板、GPS模块、数传天线等核心电子元器件，舱室边缘设计有密封卡槽，可加装密封圈实现基础防尘防水，适配户外复杂气象条件下的作业场景；下层预留电池安装仓位，可根据续航需求搭配不同容量的动力电池，仓位设计有快拆卡扣，可实现电池快速更换，缩短作业间隙的等待时间。机臂下方设计有可拆卸式起落架结构，起落架采用倾斜支撑布局，降落时可将冲击力均匀传导至机臂根部，避免硬着陆对中心舱内的精密电子元件造成冲击，起落架高度预留充足空间，可在机腹位置挂载航拍云台、作业喷洒模块、小型抛投装置等不同功能配件，适配航空测绘、农林植保、应急巡检、短途轻载投送等多类作业场景。整机的安装边界充分考虑配件兼容性，所有连接位置均采用标准紧固件，无需定制特殊配件即可完成组装调试，机臂内部预留走线槽，可将电调信号线、电源线规整收纳在机臂内部，避免飞行过程中线路外露缠绕螺旋桨引发安全事故。从结构设计逻辑来看，这款机架优先平衡了自重、强度与收纳便利性三个核心需求，没有过度追求极致轻量化而牺牲结构冗余，机臂的桁架结构经过受力优化，在大机动飞行、突风扰动等极端工况下也能保持足够的结构刚性，避免机臂震颤影响飞行稳定性与挂载设备的工作精度。
