带复杂曲面叶片的涡轮转子结构设计

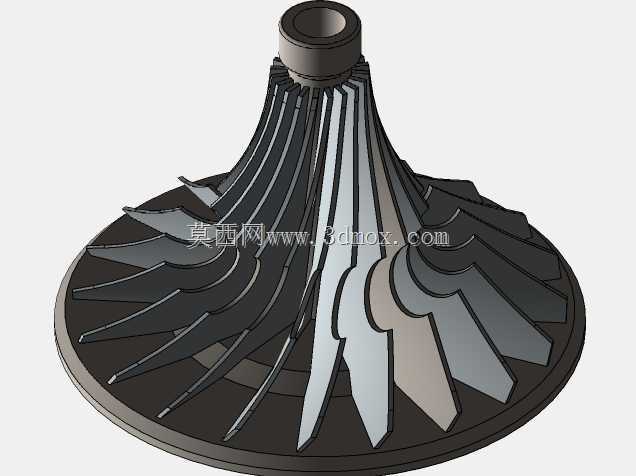

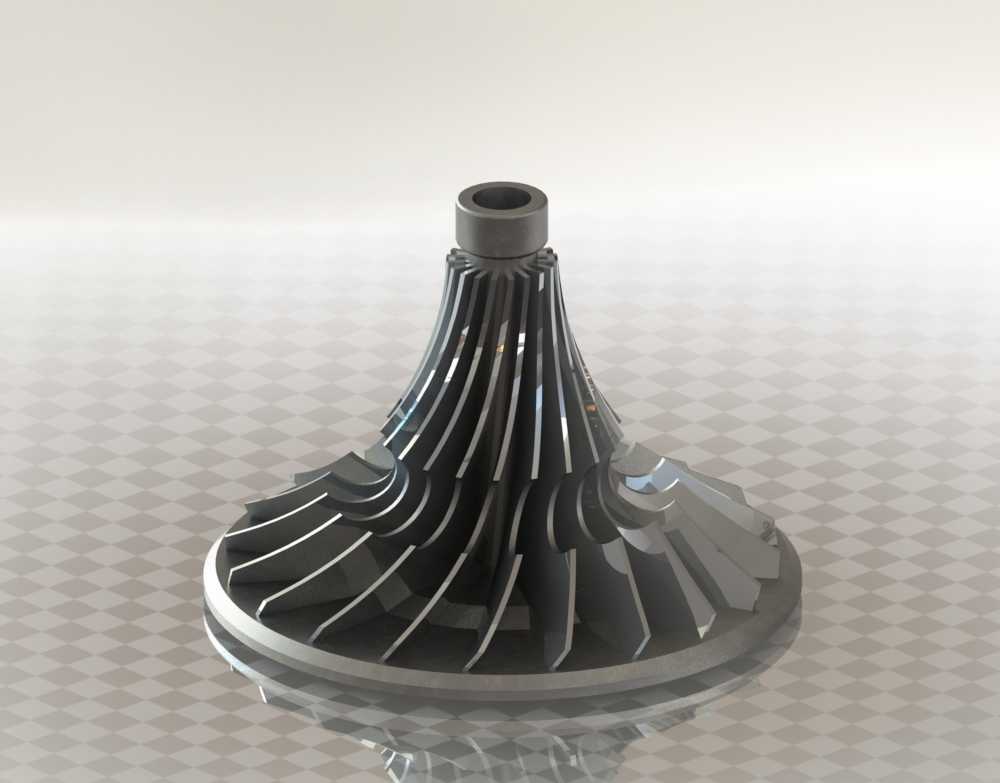

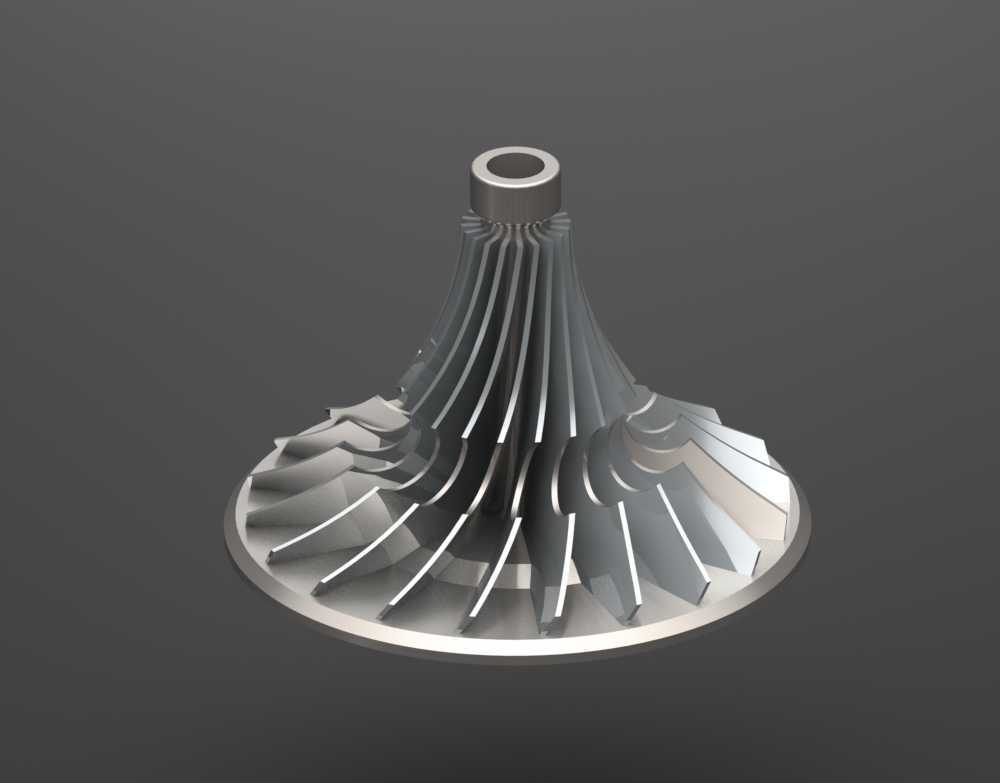

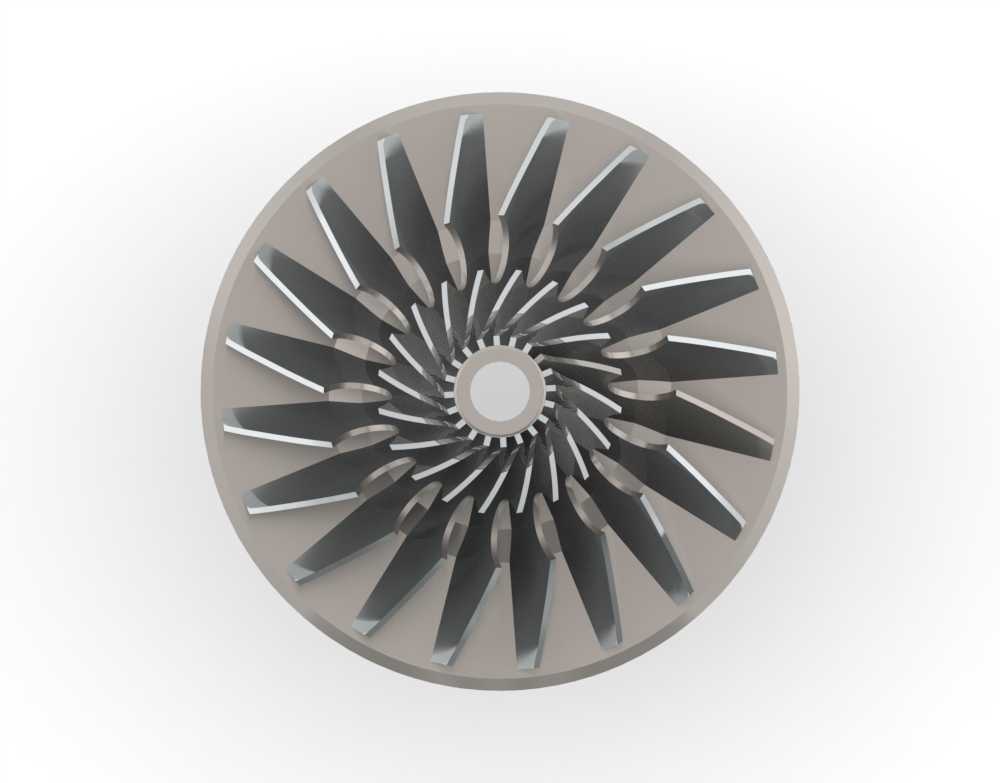

这类涡轮转子常配套在小型涡轮增压器、微型燃气轮机或是流体输送增压设备中，核心作用是将流体的动能、压力能转化为转轴的旋转机械能，或是通过自身高速旋转对流体做功实现增压输送，在车用动力辅助增压、小型分布式能源发电设备、工业流体增压管路中都有广泛应用场景。从结构设计来看，该转子采用锥台状的轮毂基体，从顶部的轴颈安装端向下逐步扩径至底部轮缘，叶片沿轮毂周向均匀排布，叶片型线采用空间扭曲曲面设计，这种曲面并非随意构建，而是要匹配流体在流道内的流动轨迹，减少流体在叶片表面的流动分离损失，降低涡流产生的概率，提升能量转换效率。顶部的空心轴颈是核心安装定位基准，加工时需要保证轴颈的圆柱度、与转子整体回转轴线的同轴度，避免高速旋转时出现动不平衡量超标的问题，轴颈内孔可用于穿装锁紧件，或是配套冷却介质通路，满足高转速工况下的散热需求。叶片从轮毂根部向外延伸至轮缘位置，根部做了圆弧过渡处理，避免应力集中，因为转子高速旋转时，叶片根部会承受较大的离心拉应力，过渡圆角的参数需要结合转速、叶片材质的屈服强度做校核，防止长期运行出现疲劳裂纹。轮缘位置做了加厚的环形边结构，一方面可以约束叶片端部的形变，降低高速旋转下叶片的颤振风险，另一方面可以和配套的壳体密封结构配合，减少流体从叶片端部与壳体间隙的泄漏量，提升容积效率。设计过程中需要先确定转子的额定工作转速、适配的流体参数，再通过流场仿真迭代调整叶片的安装角、扭曲曲率、叶型厚度分布，之后结合结构力学仿真校核不同转速下的应力分布、形变量，还要完成动平衡计算，对叶片的周向质量分布做配平，避免运行时产生过大振动传递到配套轴承，缩短整机使用寿命。安装边界上，顶部轴颈需要和配套的轴承位做间隙配合，配合公差需要根据工作温度下的热膨胀量做调整，底部轮缘和壳体之间的间隙要控制在合理范围，既要避免旋转时出现刮蹭，也要尽可能减小间隙泄漏，转子整体的轴向定位需要通过轴颈上的锁紧结构实现，保证运行过程中不会出现轴向窜动。这类转子的叶片曲面建模需要保证曲面的光顺性，相邻叶片之间的流道截面变化要平缓，避免出现局部流速突变的情况，建模时通常先构建单个叶片的型面，再通过圆周阵列得到整体叶片结构，之后对轮毂、叶片、轮缘做布尔合并，最后处理所有过渡圆角，保证模型的结构连续性，为后续的仿真分析、数控加工提供准确的数模基础。
