小型四旋翼航拍巡检飞行器结构设计

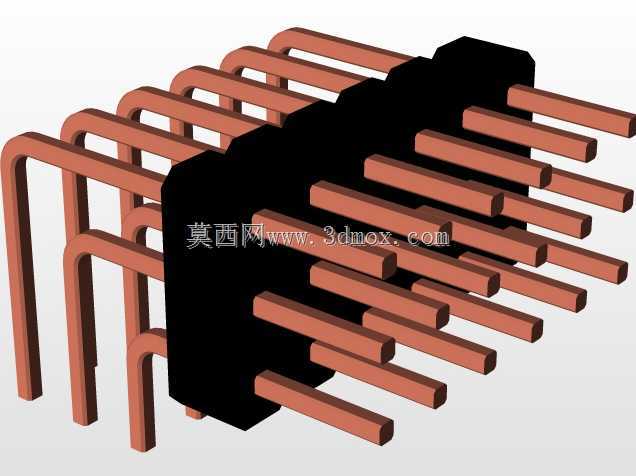

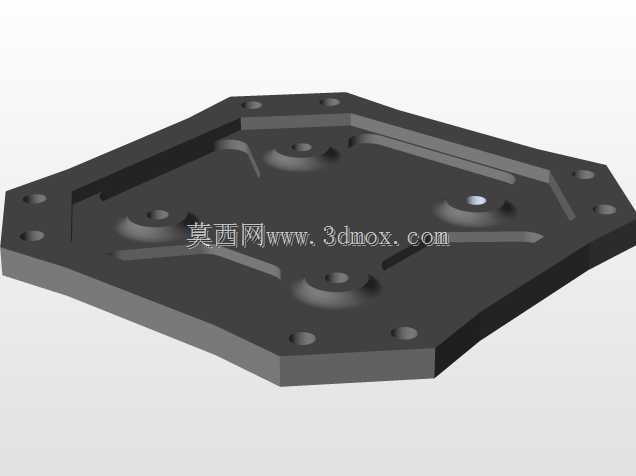

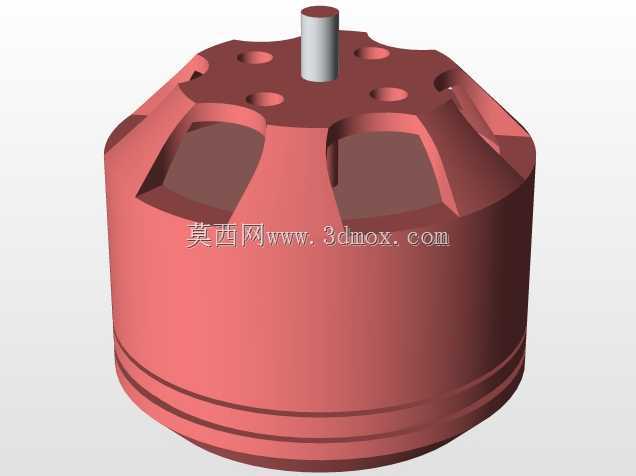

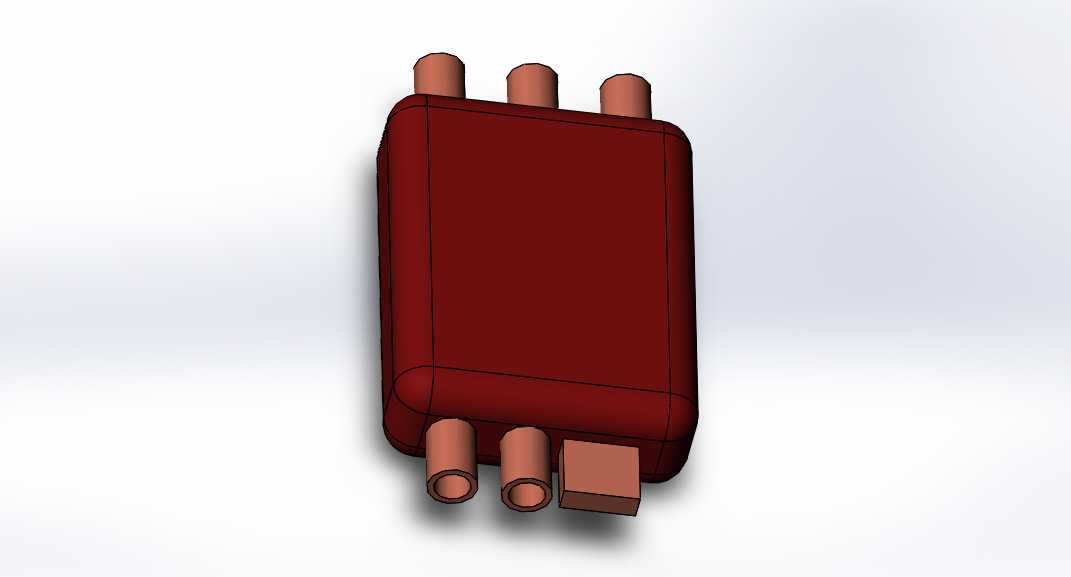

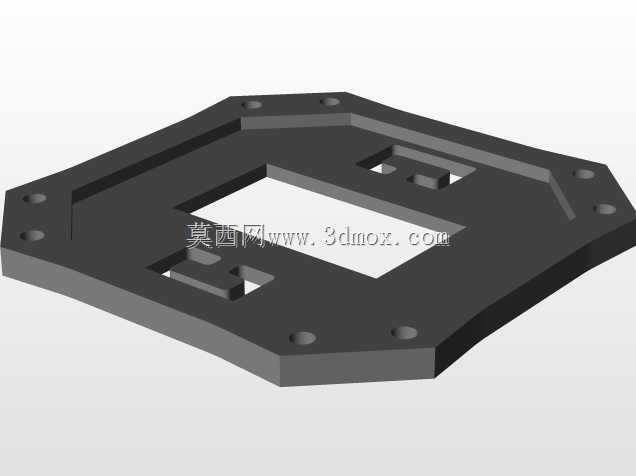

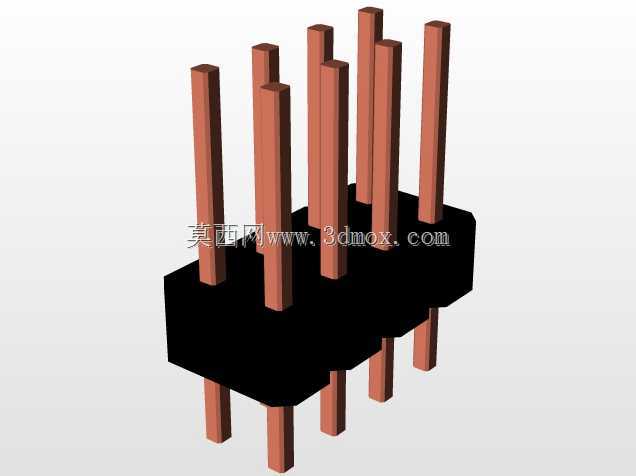

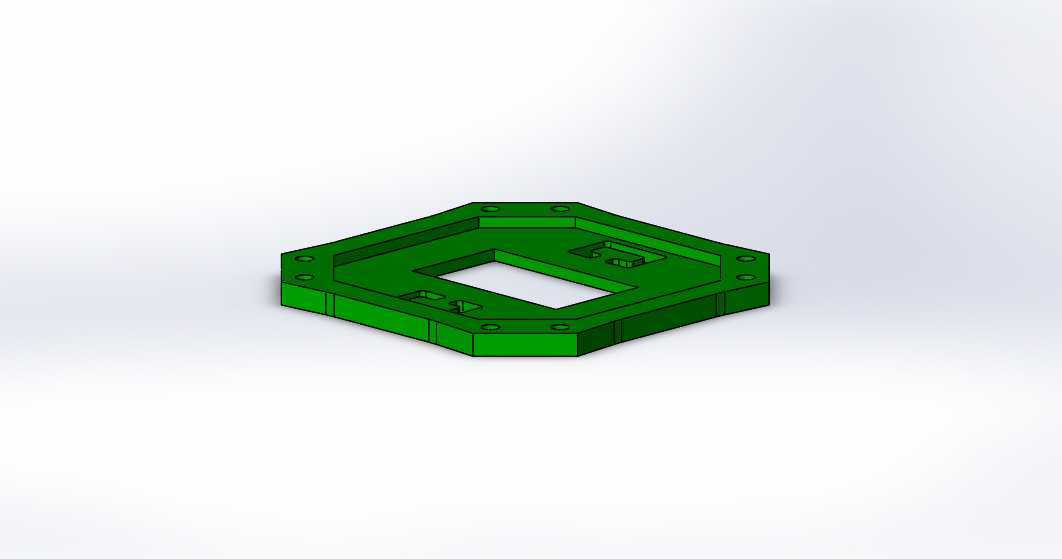

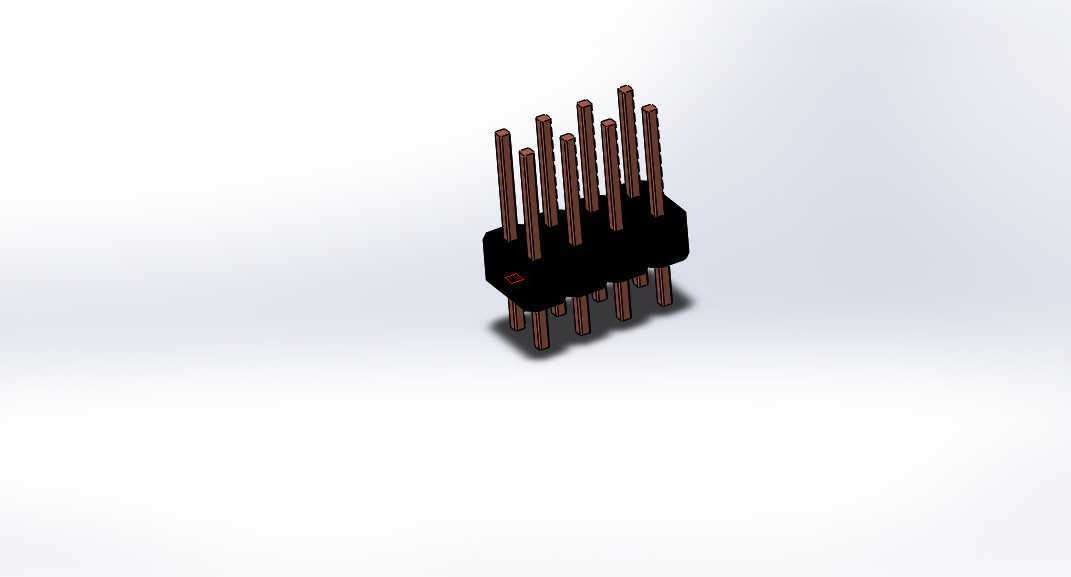

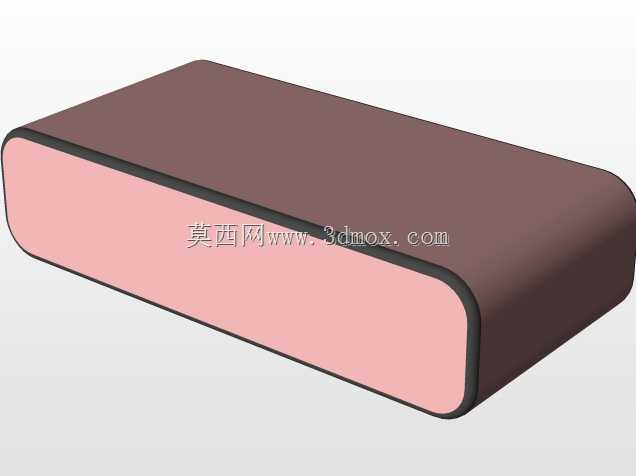

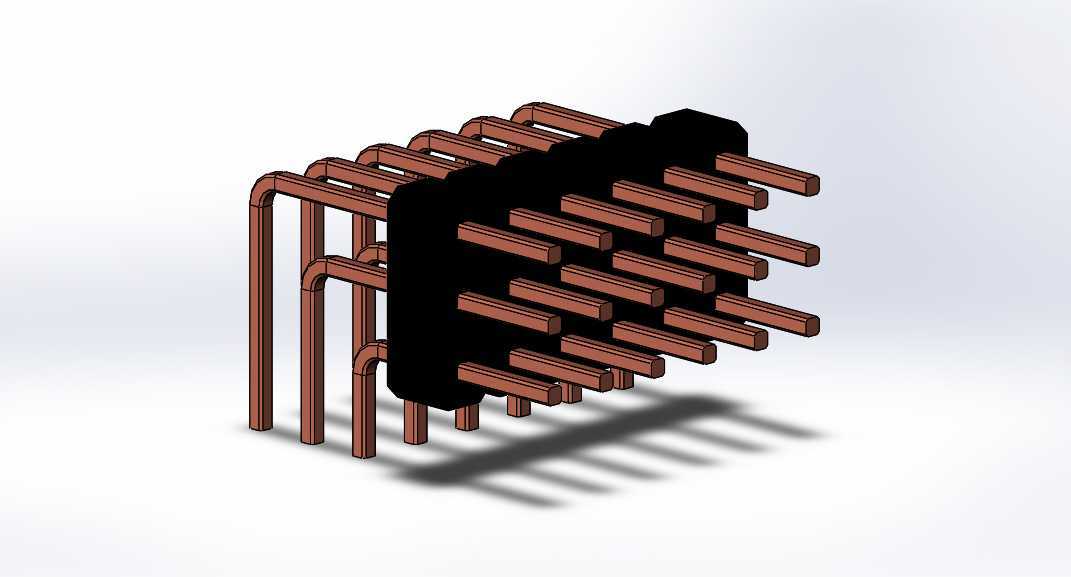

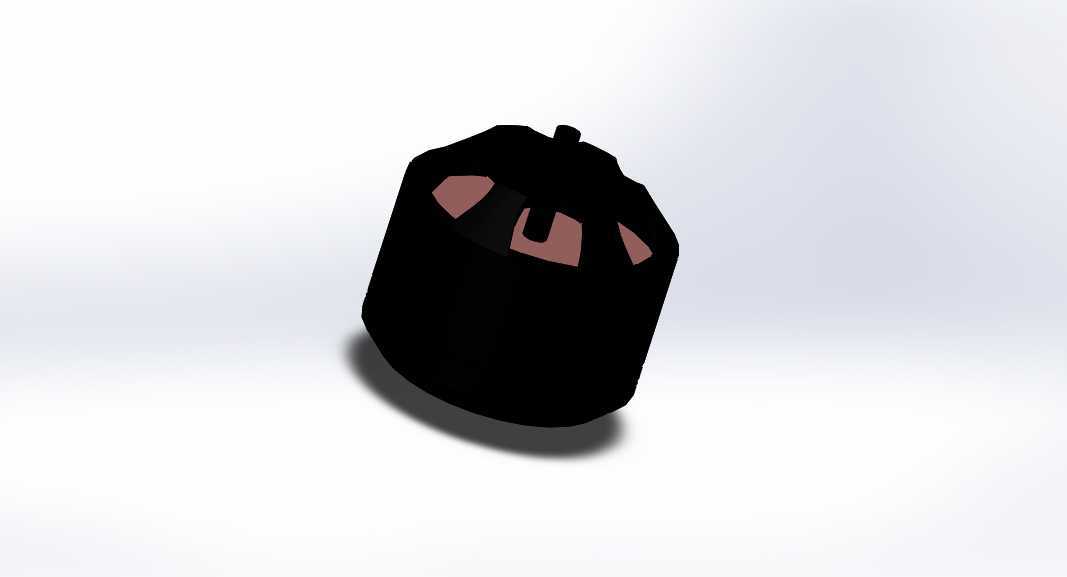

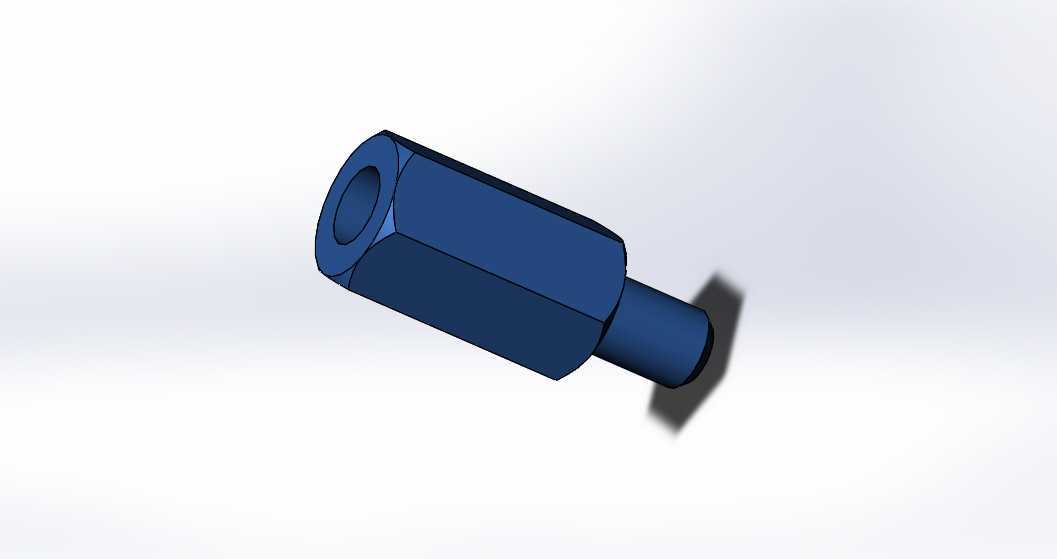

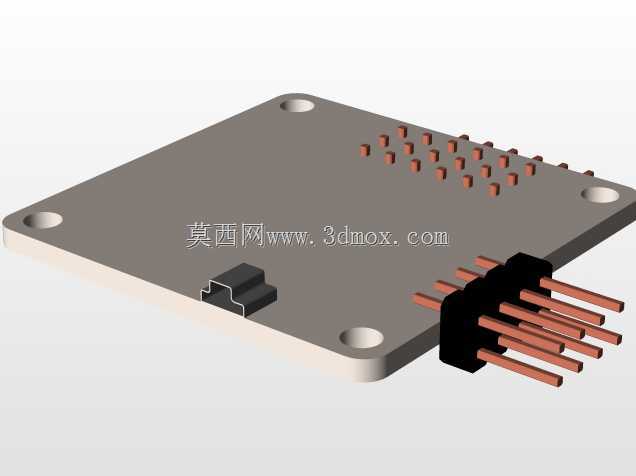

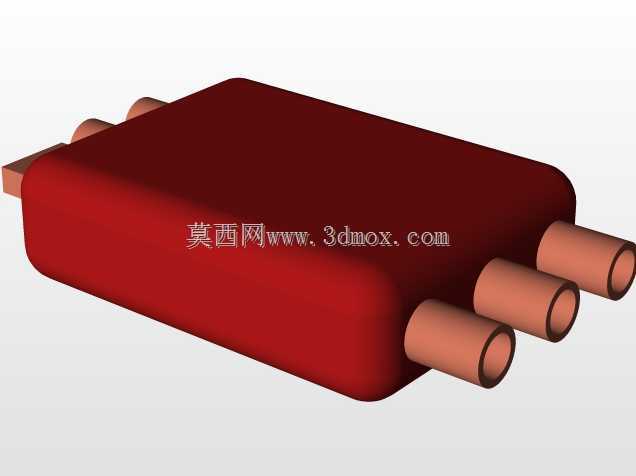

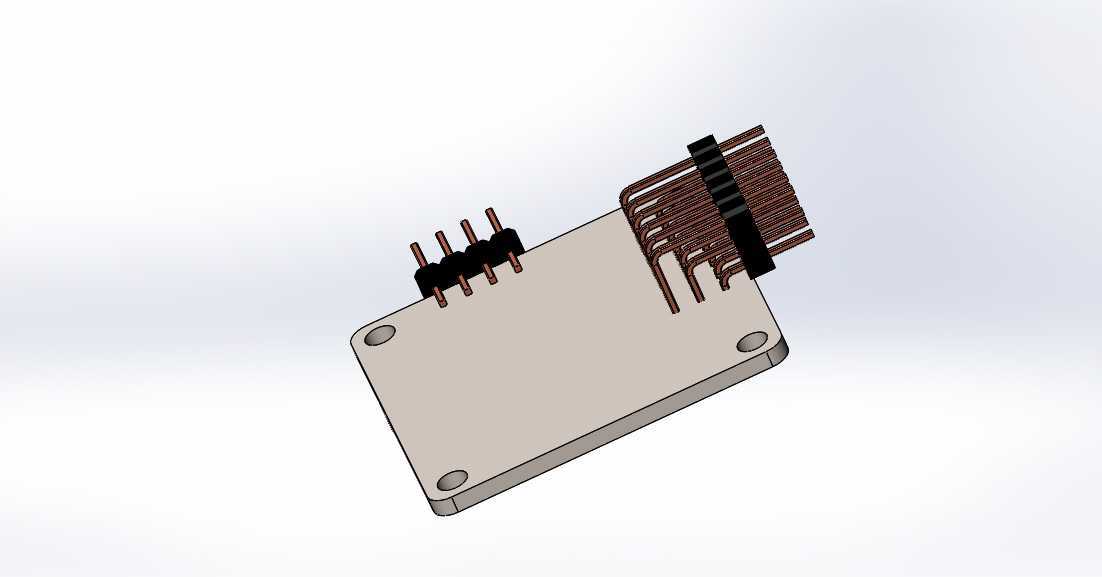

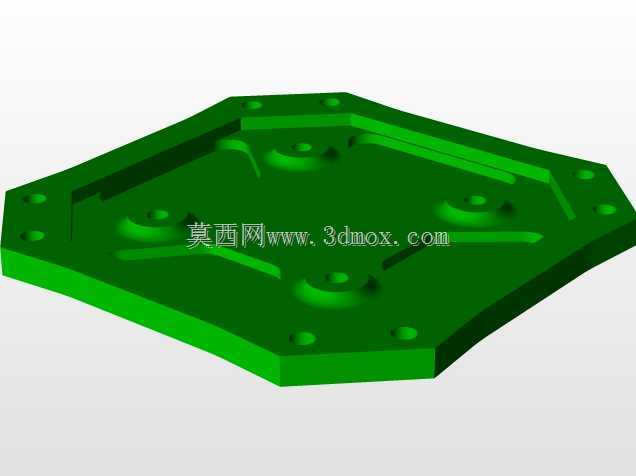

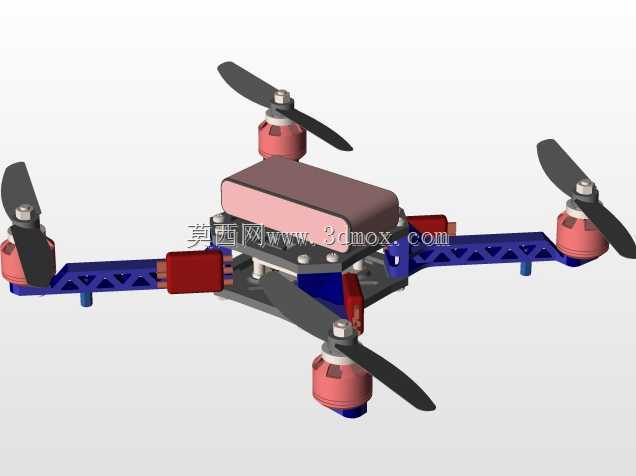

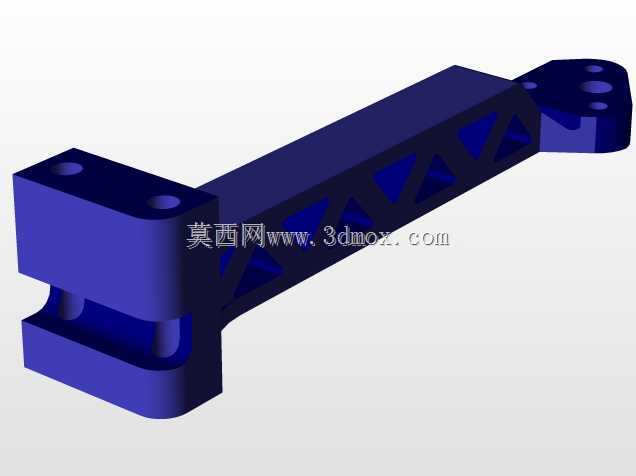

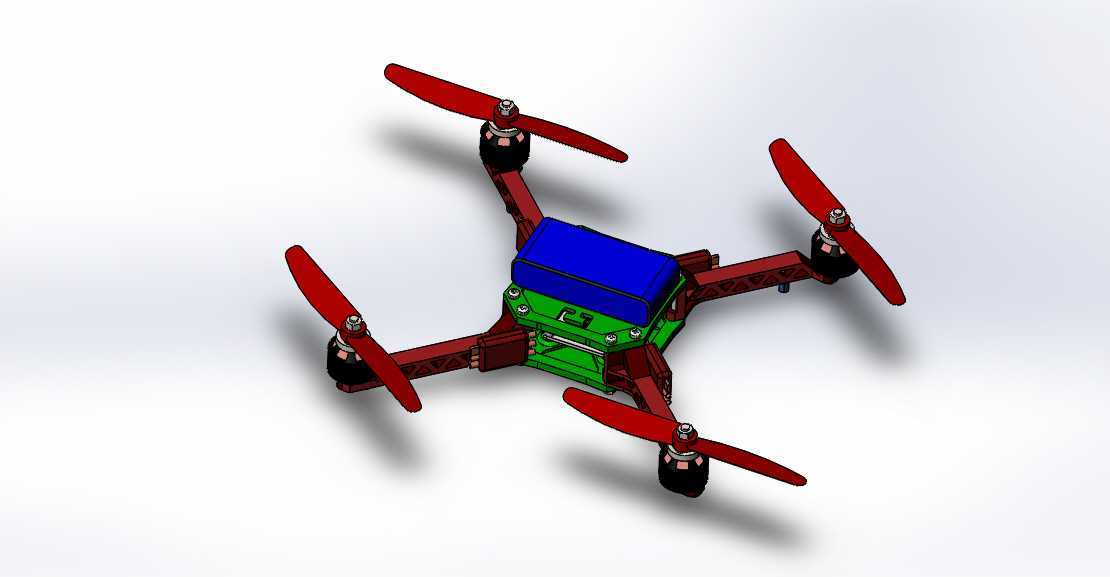

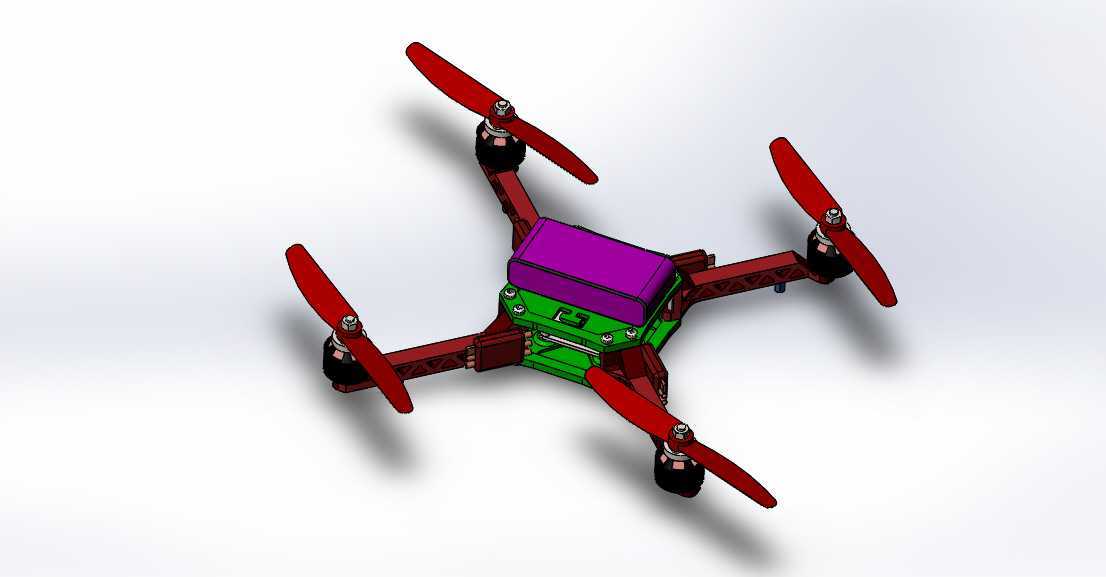

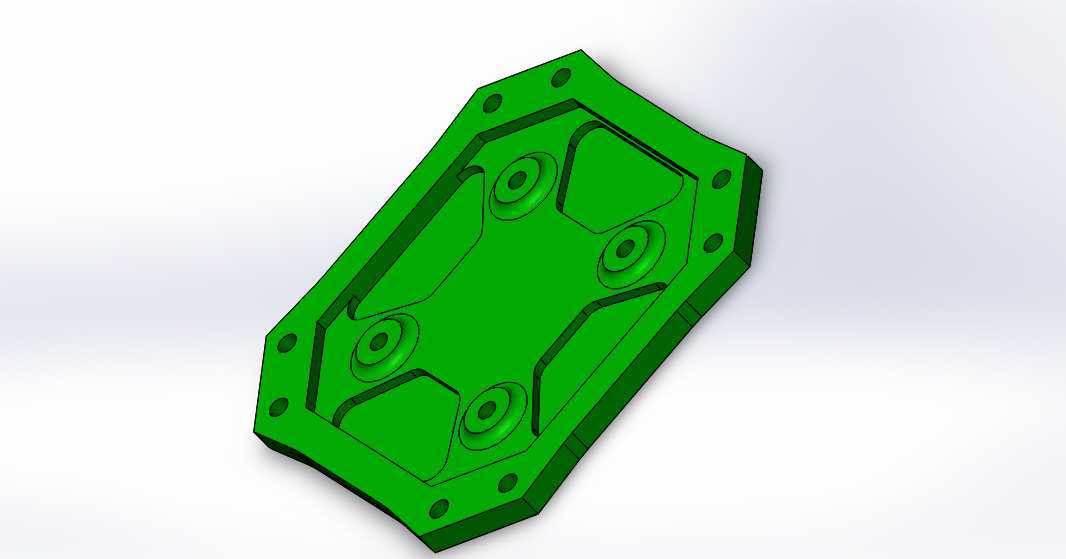

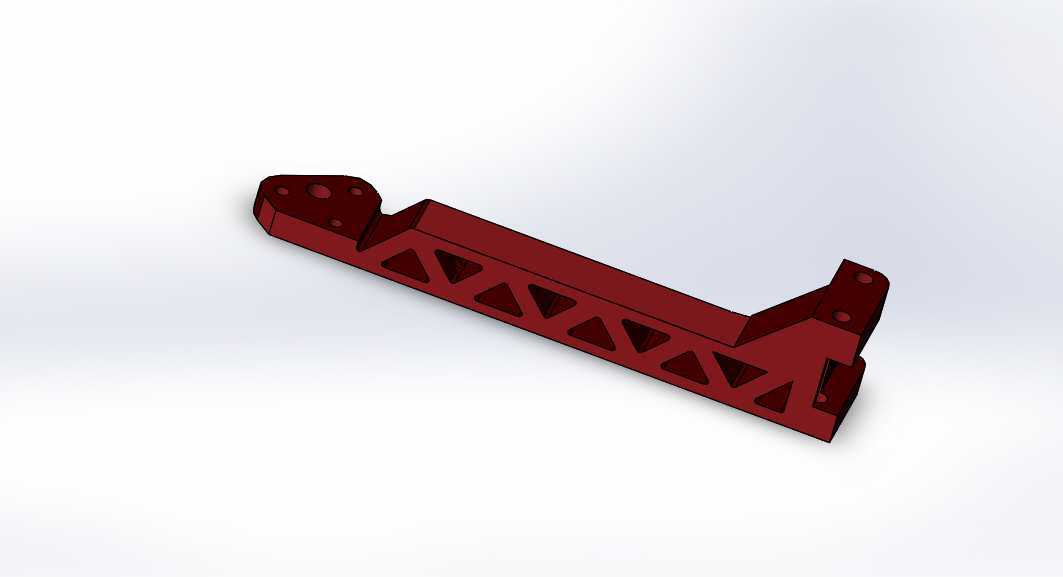

这款小型四旋翼飞行器的结构设计，首先围绕近景低空作业的实际需求展开，日常可搭载轻量化图像采集模块，完成厂区管线巡检、小范围航拍摄影、农林地块抽样监测这类场景的作业任务，不需要大载重长航时的冗余设计，整体结构偏向紧凑轻量化，适配单人携带、快速起飞的使用场景。从结构布局来看，采用经典的X型机臂排布，四个旋翼支点对称分布在中心载荷舱的四个方向，机臂与中心舱采用快拆式嵌合结构，日常收纳时可以将机臂折叠收拢，减少携带时的占用空间，作业时展开即可锁定到位，不需要额外工具辅助装配。中心载荷舱采用上下分层设计，下层为飞控板、电调的安装位，预留了标准的接线走线槽，所有线路都可以隐藏在机臂内部的空腔中，避免飞行过程中线路外露被气流扰动、或者被旋翼剐蹭造成故障；上层为电池安装位，采用卡扣式固定结构，适配常规规格的锂聚合物电池，更换电池时只需要拨开卡扣即可快速拆装，不需要拧动紧固件，适合外场连续作业时快速换电。机臂末端的电机安装座设计有减震胶圈卡位，电机运转时的高频震动可以通过胶圈过滤，避免震动传递到中心舱的飞控与摄像模块，减少画面果冻效应、提升飞控传感器的采样精度。旋翼采用两叶快拆式设计，桨夹与电机轴采用D型截面配合，安装时对准卡位拧紧防滑螺母即可，不需要额外做动平衡校准，日常更换受损桨叶的效率很高。从安装边界来看，机臂展开后整体的外接圆直径控制在350毫米以内，中心载荷舱的长宽尺寸为100毫米*80毫米，上层电池仓的最大容纳高度为45毫米，可以兼容市面上绝大多数同规格的轻量化航模电池，下层飞控安装位预留了20毫米的高度空间，足够安装常规的开源飞控板与GPS模块，不需要额外修改结构。起落部分采用一体化的注塑支脚，分布在中心舱的四个下角，支脚底部做了圆弧过渡处理，降落时可以缓冲地面的冲击力，同时支脚的高度预留了30毫米的间隙，保证挂载在舱底的摄像镜头不会接触地面，也能避免降落时地面的杂物磕碰镜头。整个结构的受力路径经过优化，机臂内部预埋了加强筋，飞行时的升力可以通过机臂均匀传递到中心舱，不会出现局部应力集中导致机臂断裂的问题，所有的连接点位都设计了防松结构，长时间飞行的震动不会导致紧固件松脱。在实际使用中，这款结构的飞行器可以在3级风的环境下保持稳定悬停，起飞重量控制在500克以内，符合低空轻小型无人机的管理规范，不需要做复杂的空域报备即可在合规场景下作业，结构件大多采用常规的工程塑料与碳纤维板材加工，加工成本低，损坏后替换配件也很容易获取，适合个人爱好者、小型作业团队日常使用。
