小型螺旋桨固定翼无人飞行器结构设计

这款小型固定翼无人飞行器的结构设计，核心围绕轻量化与低成本验证场景展开，可用于航模教学演示、低空短距环境探测、青少年科创实践等场景，区别于工业级测绘无人机的重载长航时定位，该机型更侧重易加工、易组装、低损耗的使用需求，日常使用中可搭载微型摄像模块完成小范围场地巡查，也可作为结构力学教学的实物验证载体，帮助学习者理解固定翼飞行的升力布局与受力传递逻辑。

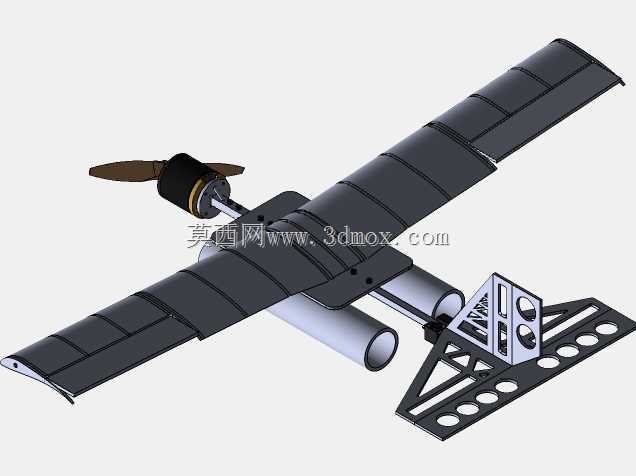

从功能特性来看，整机采用上单翼布局，机翼为分段式拼接结构，表面设置等距加强筋，既保证翼面的气动外形精度，又能降低单片构件的加工难度，日常维护时若出现翼面局部磕碰损坏，可单独更换受损分段，无需替换整个机翼，大幅降低使用维护成本。机头位置布置前置拉力螺旋桨，动力模块通过快拆卡座与机身主梁连接，可根据不同载重需求快速适配不同KV值的动力单元，适配不同的飞行场景需求。机身下部设置两个筒状载荷舱，可根据任务需求放置配重块、微型电池或者小型传感模块，舱体采用卡扣式固定，无需额外工具即可完成载荷更换。尾翼部分采用桁架式镂空结构，在保证尾翼操纵面结构刚度的前提下，尽可能降低尾部结构重量，避免整机重心过度后移影响飞行稳定性。

设计过程中，首先确定整机的重心匹配区间，将动力模块、载荷舱的安装位置沿机身主梁轴向排布，保证满油（满电）状态下重心位于机翼弦长30%-35%区间内，兼顾平飞稳定性与俯仰操纵灵敏度。机翼与机身的连接采用插接式定位结构，安装时无需额外校准即可保证机翼安装角处于预设的2度迎角区间，降低组装过程中的调试难度。起落部分采用一体化镂空滑橇结构，替代传统轮式起落架，既减轻结构重量，又能适应草地、硬化路面等多种不平整起降场地，滑橇结构的镂空设计可在降落触地时通过微小形变吸收冲击能量，避免硬着陆过程中冲击力传递至机身主梁造成结构损伤。

从安装边界来看，整机翼展控制在便携收纳范围内，机身长度与翼展比例符合常规固定翼航模的稳定比例，机翼分段后单段尺寸可适配常规桌面级加工设备的成型幅面，无需大型加工设备即可完成所有结构件的制作。各连接部位的定位公差控制在0.2mm以内，既保证组装后的结构配合精度，又不会因公差过严提升加工难度。操纵面的舵机安装位预设在机翼与尾翼的根部，走线槽沿机身主梁内部布置，避免线材外露影响气动外形，同时减少飞行过程中线材晃动带来的额外阻力。结构受力层面，机身主梁作为核心承力构件，贯穿机头至尾翼，所有外挂模块、机翼、尾翼的受力均通过连接座传递至主梁，避免局部结构应力集中，主梁截面采用矩形空心构型，在相同重量下具备更高的抗弯刚度，可承受飞行过程中的机动载荷与降落冲击载荷。
