MN3110T型无刷盘式动力电机结构

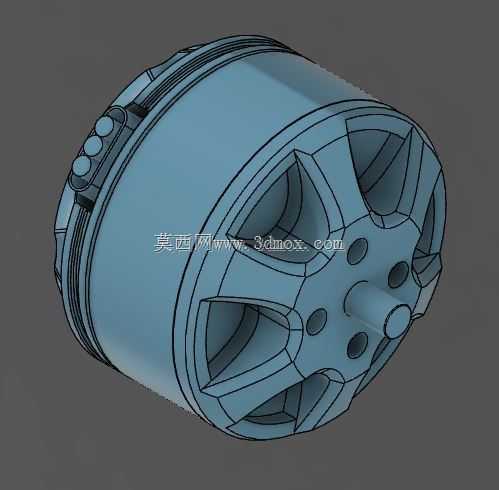

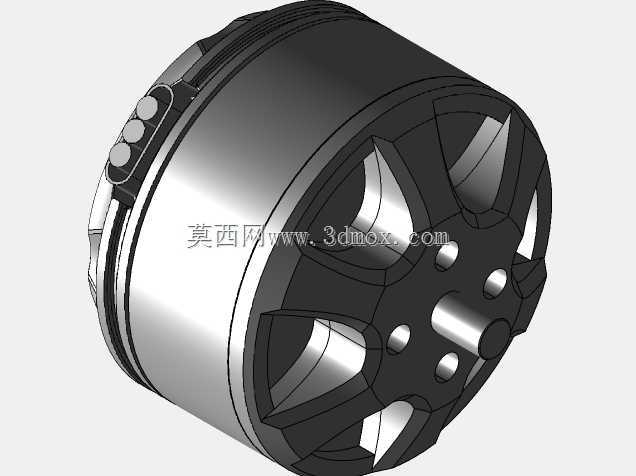

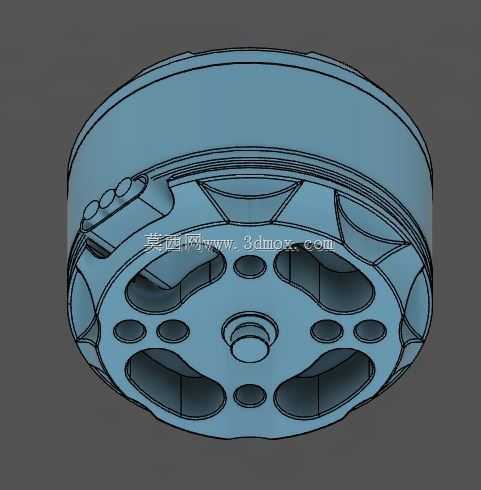

这款盘式结构的动力电机，在多旋翼无人机、小型电动航模、轻量化巡检机器人的动力系统中应用十分广泛，这类应用场景对动力部件的重量、扭矩输出密度、安装适配性都有极高要求，传统柱状电机受限于轴向尺寸和重量占比，很难在紧凑的动力舱布局中兼顾性能与安装空间。从实际使用场景来看，这类T型布局的电机，将绕组与磁钢的排布做了扁平化设计，相比同功率等级的柱状电机，轴向长度可以缩短近40%，在多旋翼机臂的安装端，不需要预留过长的电机固定座深度，能有效降低机臂末端的重量负载，提升整机的悬停稳定性与续航表现。设计过程中，首先要匹配动力输出的扭矩需求，这类电机的输出端采用多孔位安装法兰，法兰面的安装孔位做了等距圆周排布，适配市面上主流的螺旋桨快装座与传动连接结构，安装边界上，电机主体的圆柱外径与端盖的法兰直径做了阶梯差设计，固定时可以直接将电机主体嵌入机臂的安装座沉孔内，靠法兰端面贴合定位，不需要额外设计径向抱紧结构，既减少了安装紧固件的数量，也能保证电机与安装座的同轴度，避免高速运转时出现动平衡偏差。电机的出线端设置在壳体侧面的凸起结构上，出线位置避开了端盖的旋转区域，布线时可以顺着机臂的走线槽直接将电源线引至电调位置，不会出现线缆与旋转端盖剐蹭的风险。端盖的辐条式镂空结构，一方面是为了降低端盖自身的重量，另一方面是在电机高速运转时，辐条间隙可以形成导流风道，带走绕组工作时产生的热量，避免长时间大负载工况下出现磁钢退磁、绕组过热的问题。壳体内部的磁钢排布采用斜极分段设计，能有效降低齿槽转矩，让电机在低速启动和转速微调阶段的输出更线性，对于需要精准控制姿态的无人机、巡检机器人来说，这种线性输出特性可以大幅降低飞控或者运动控制器的调节难度，减少动力输出的顿挫感。在安装尺寸的匹配上，这类电机的输出轴伸出长度做了严格控制，安装螺旋桨或者传动轮时，配合锁紧垫片可以完全消除轴向窜动间隙，不需要额外加装轴套调整位置，对于结构设计人员来说，在做动力舱布局时，只需要预留出法兰面的贴合空间、出线端的布线弯折空间，以及端盖旋转的安全间隙即可，不需要为电机单独设计复杂的固定支架，能有效缩短整机的结构设计周期。
