蝎子HKII系列外转子无刷动力电机结构

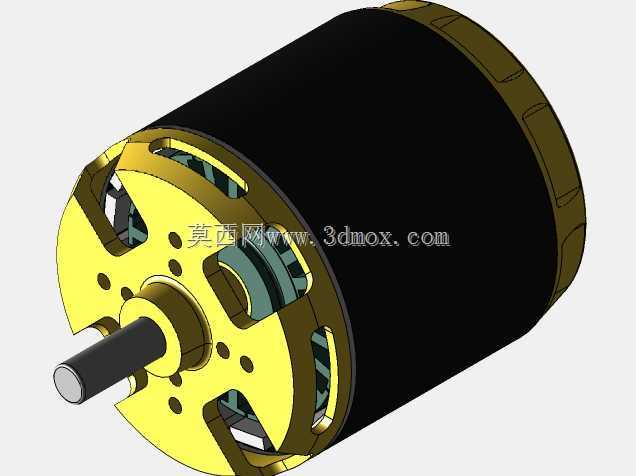

这款外转子无刷电机的三维结构，还原了大扭矩航模及重载机器人动力单元的典型设计逻辑，建模过程中完整保留了定子绕组排布、转子磁钢贴合、端盖散热开孔、输出轴定位的全部细节，可直接用于动力系统装配干涉校验、安装位匹配校核。从实际应用场景来看，该规格动力单元适配中型到重型作战机器人的行走与武器驱动、大载重RC无人机的动力输出、固定翼航模的拉力提供，这类场景对电机的持续扭矩输出、过载能力、散热效率都有较高要求，建模时特意还原了端盖的多组镂空开孔，对应实际产品运行时的轴向风道设计，可在高负载持续运转时带走定子绕组产生的热量，避免磁钢高温退磁、绕组绝缘层老化失效。结构设计上，外转子结构将永磁体贴装在旋转外壳内壁，定子固定在中心基座上，相比同尺寸内转子电机能获得更大的扭矩输出常数，更低的KV值适配大直径螺旋桨或者重载减速组，不需要过高的转速就能输出足够推力或牵引力。输出轴采用台阶式定位结构，轴伸端的直径、安装孔位的圆周分布都严格对应常规航模及机器人动力安装标准，安装边界上，电机主体为圆柱形结构，端盖的安装孔呈圆周均布，可适配标准电机安装座，不需要额外定制转接件就能完成装配，轴伸长度预留了桨夹、同步轮或者齿轮的安装空间，不会出现装配时轴长不足或者干涉端盖的问题。建模时对内部的定子硅钢片叠压结构、绕组的排布间隙、转子磁钢的充磁方向对应位置都做了还原，能直观看到气隙的均匀度设计，这部分直接影响电机的运转效率、震动水平，均匀的气隙可以降低运转时的磁阻波动，减少不必要的震动和能量损耗。端盖与转子外壳的配合采用止口定位，保证转子旋转时的同轴度，避免高速运转时出现动平衡超标问题，输出轴与转子端盖的连接采用过盈配合加定位销的结构，可传递大扭矩而不出现轴与转子相对滑动的失效问题。对于做动力系统选型的结构工程师来说，这个模型可以直接导入装配体，校验电机与安装架、传动部件、外围结构件的间隙，提前规避装配时的空间干涉问题，也能直观参考这类外转子无刷电机的结构设计逻辑，在定制特殊规格动力单元时参考其散热、定位、扭矩传递的设计思路，减少前期设计的试错成本。
