农用多旋翼外转子P80动力马达结构

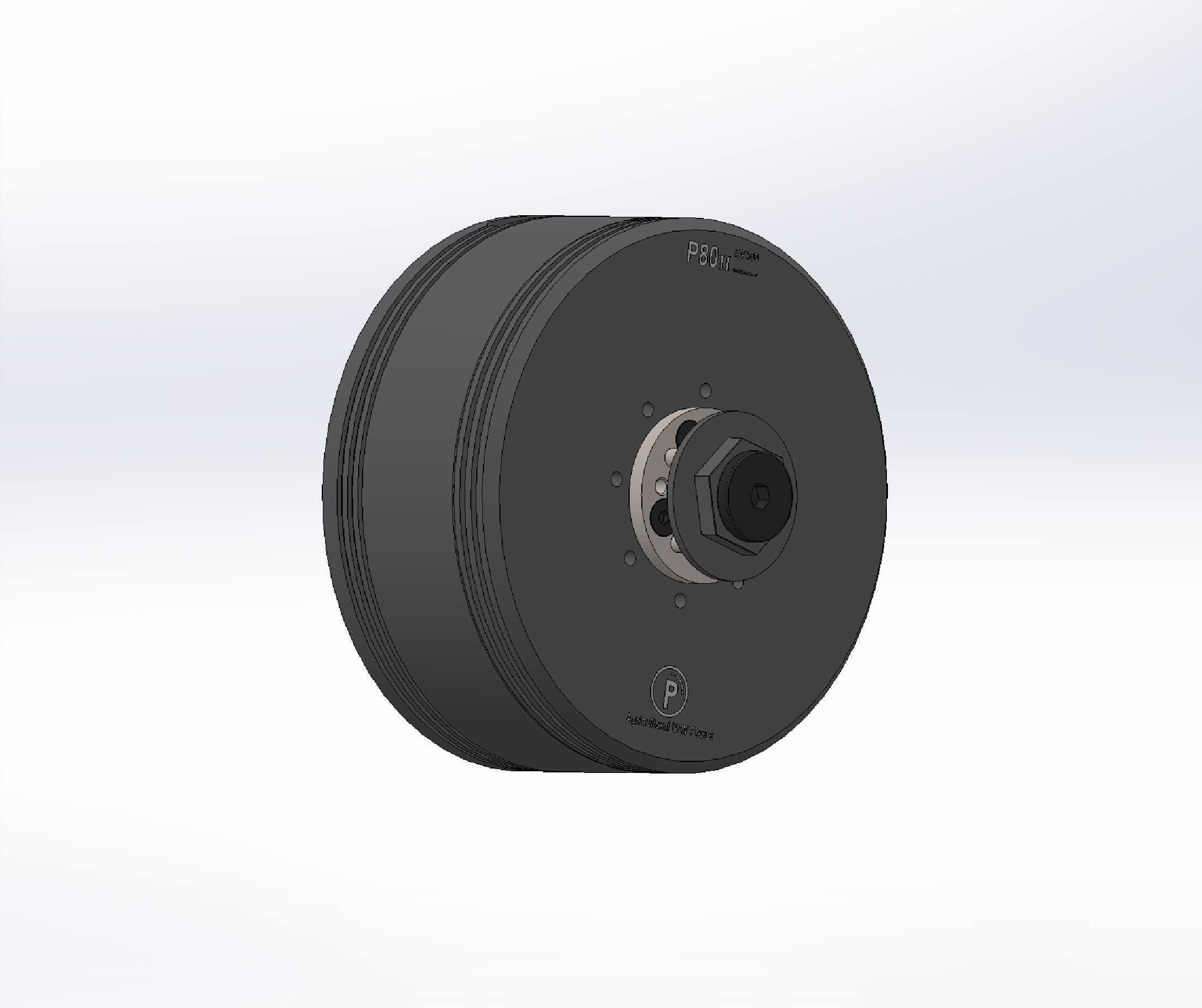

做植保无人机动力系统选型的时候，最先要卡的就是动力单元的安装边界与输出匹配，这款外转子动力马达的结构设计，刚好适配大载重多旋翼植保机型的安装需求。从实际作业场景来看，植保作业需要长时间在高湿、多粉尘的田间环境运行，马达外壳采用一体化铣削的环形散热筋结构，既能够保证飞行过程中气流顺着筋条带走绕组热量，也能避免田间的农药雾滴、作物碎屑直接进入定子绕组间隙，日常作业后只需要用低压气吹清理表面浮尘即可，不需要频繁拆解维护。

从安装边界来看，马达的定子安装座采用标准的同心止口定位，止口直径与安装孔位的孔距公差控制在0.02mm以内，搭配机臂碳管安装座的时候不需要额外做定位修配，直接锁紧固定螺丝就能保证转子与定子的同轴度，避免高速运转时出现动平衡偏差导致的机身震动。转子部分采用内嵌式磁钢结构，磁钢与转子外壳之间做了灌封固定，就算在大拉力输出、急加速急减速的工况下，也不会出现磁钢脱落的问题，适配12S到14S的高压锂电供电，能够匹配30到40英寸的碳纤维螺旋桨，单马达最大静拉力可以达到8公斤以上，满足满载药箱情况下的单轴动力冗余要求。

设计层面上，这款马达把出线端做在定子安装座的中心位置，电源线顺着机臂碳管内部走线，既不会在飞行过程中被气流吹动产生风阻，也能避免作业时树枝、作物藤蔓刮蹭到电源线导致的断路故障。转子输出轴采用高强度合金钢材质，轴端搭配标准的螺旋桨快装锁扣结构，更换螺旋桨的时候不需要额外工具，对准卡槽旋紧锁扣就能完成固定，锁扣内部自带防松胶圈，就算长时间高频震动也不会出现松脱。内部轴承采用双列深沟球轴承配置，靠近螺旋桨侧的轴承做了密封处理，能够阻挡农药雾滴、粉尘进入轴承滚道，延长轴承的维护周期，常规作业强度下连续作业300小时不需要更换轴承。

从结构细节来看，马达的定子绕组采用多股并绕的绕线方式，槽满率控制在合理区间，既能够降低大电流下的绕组发热，也能保证扭矩输出的线性度，飞手在操控飞行器做精准悬停、变量喷洒作业的时候，动力输出跟手性更好，不会出现动力迟滞或者突然窜动的情况。转子外壳的表面做了硬质阳极氧化处理，在田间起降遇到砂石刮蹭的时候，不容易出现表面划伤导致的动平衡失衡，整体重量控制在合理区间，不会给多旋翼机型带来额外的无效负载，搭配对应的电调参数校准之后，能够在全油门区间保持平稳的运转状态，不会出现异常震动或者电磁异响。
