FDM熔融沉积成型用立方星单面板框架结构

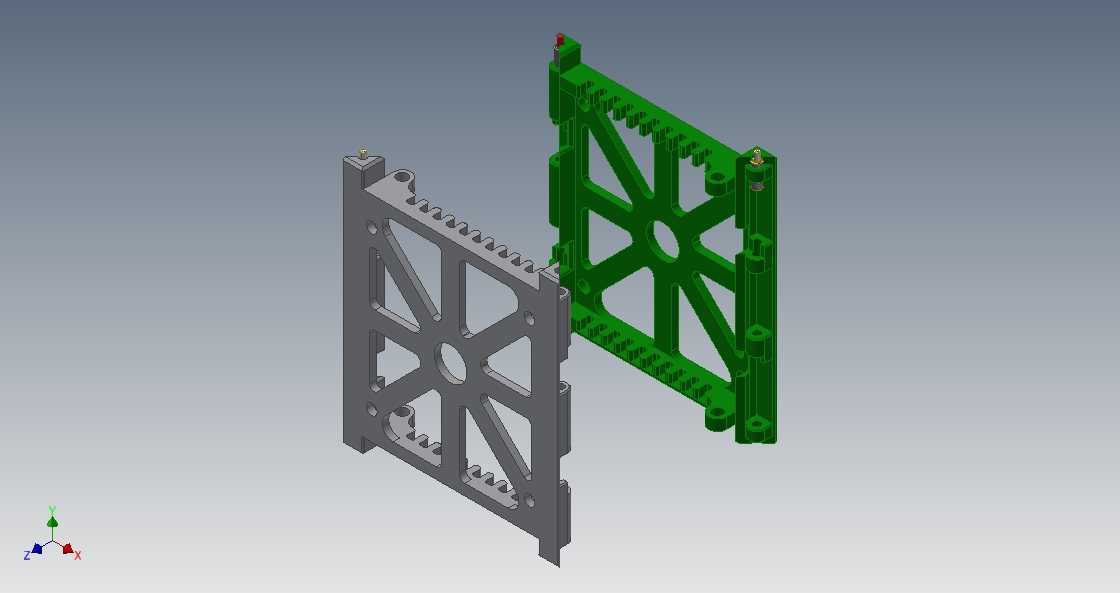

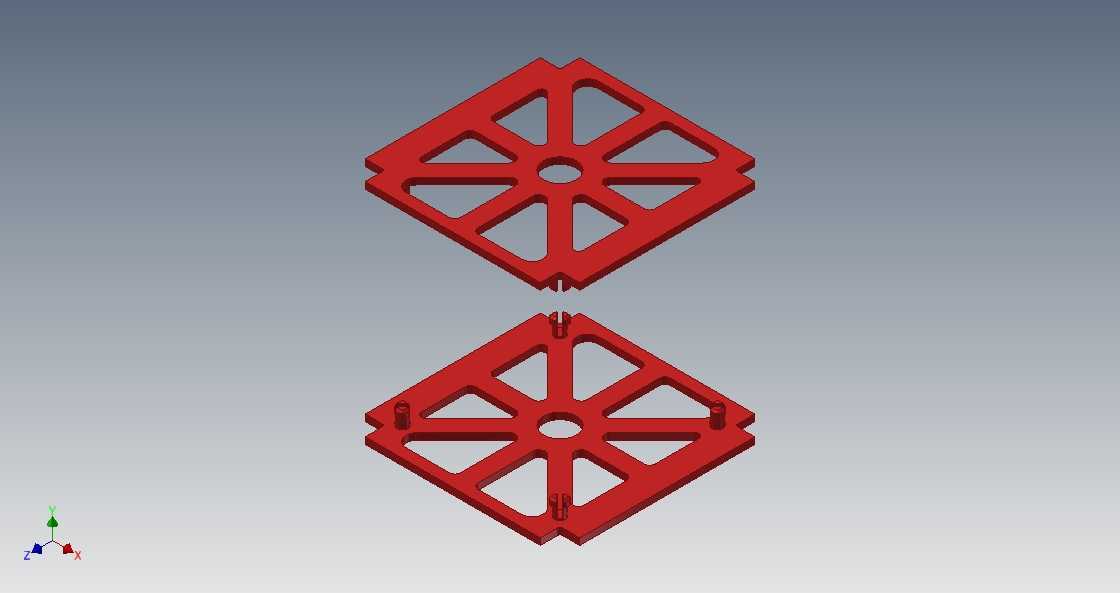

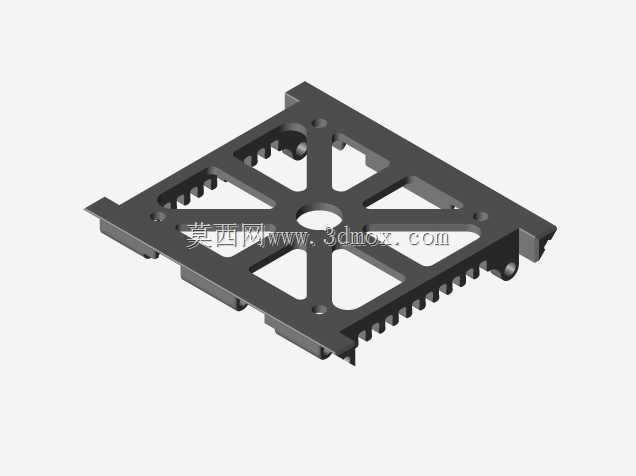

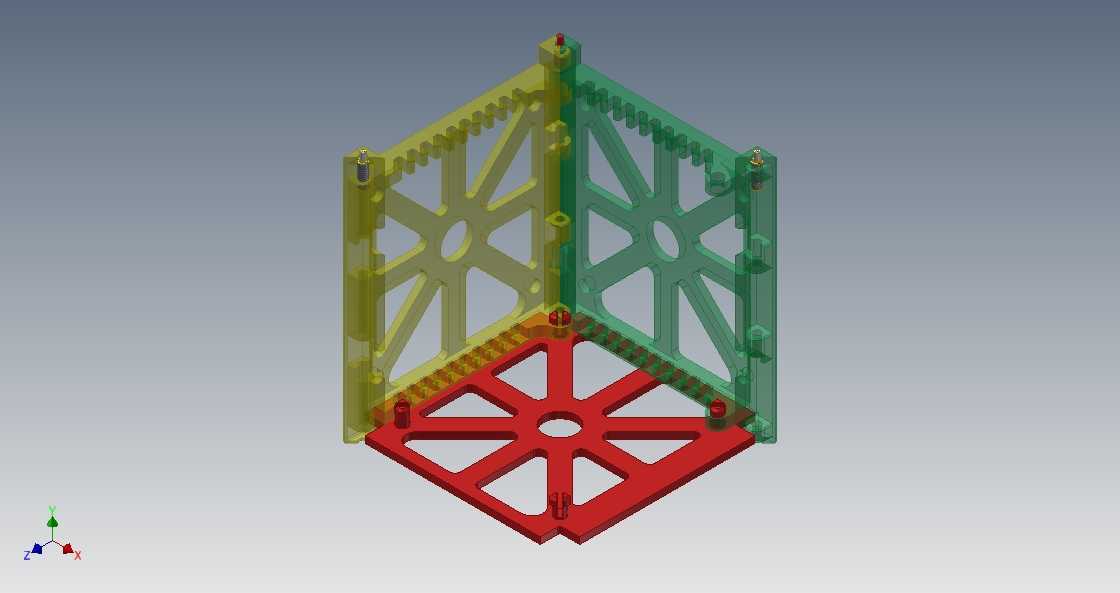

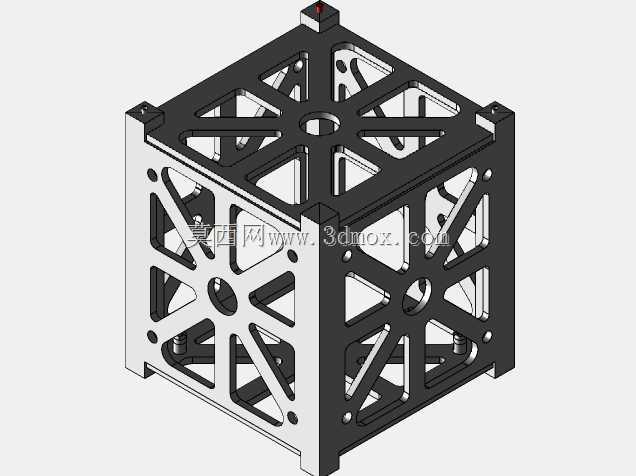

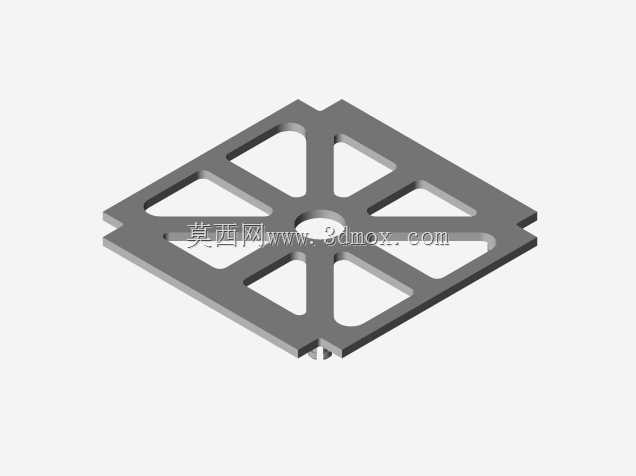

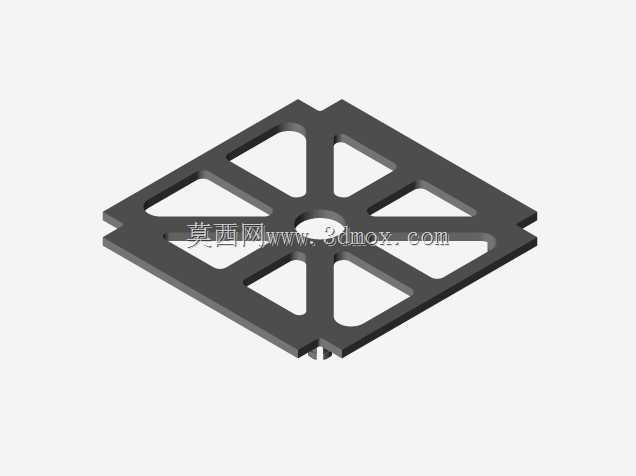

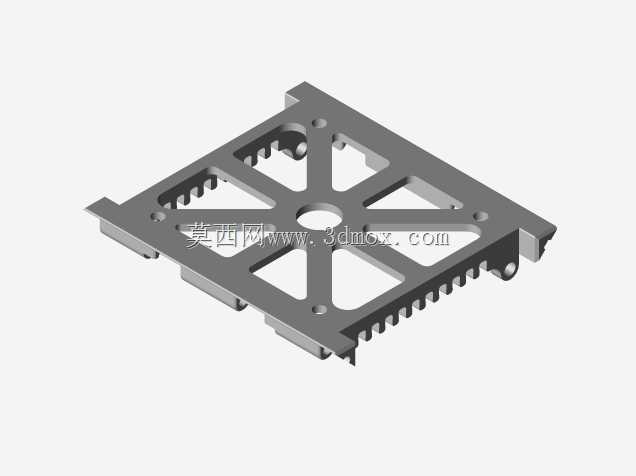

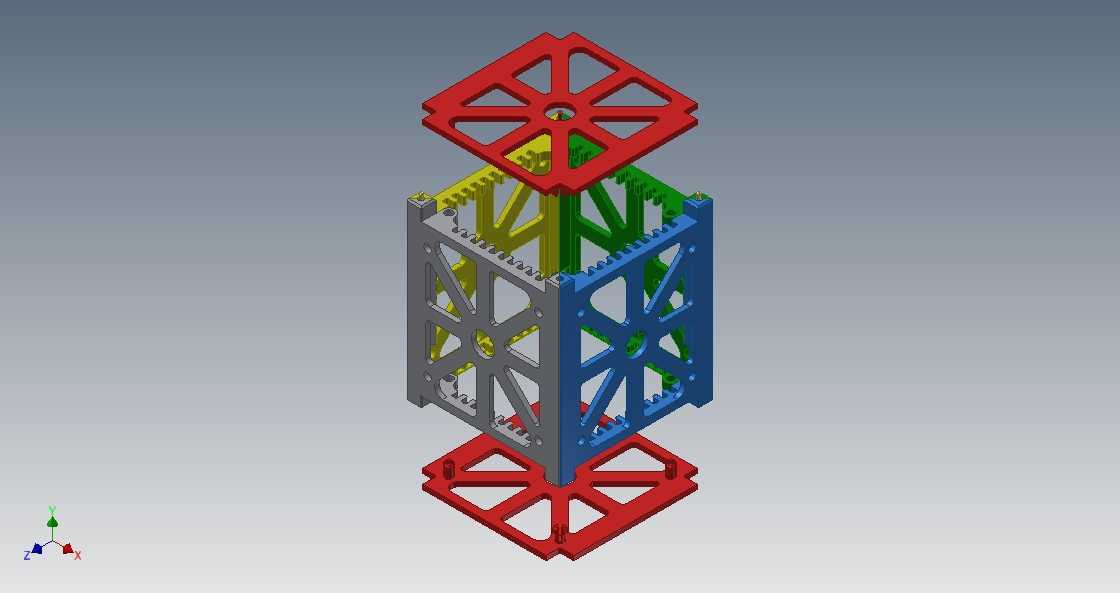

该结构为适配FDM熔融沉积成型工艺开发的立方星单面板拼装框架，主要面向航天教育、业余卫星研发、立方星原理样机验证场景使用，可作为1U规格立方星的主体承载结构，为星载电路板、传感器、电源模块、通信组件提供安装基准与力学防护。设计阶段优先考虑FDM工艺的成型限制，将整体框架拆分为多块独立面板，单块面板打印时可平铺于打印床，无需额外添加大面积支撑结构，打印接触面为轨道部署器要求的光滑基准面，避免支撑拆除后表面粗糙度超标导致的入轨部署卡滞问题。框架沿立方体对角线拆分四块主面板，每块面板采用辐条式镂空加强结构，中心预留圆形减重孔，辐条沿受力方向排布，在PLA等常用FDM打印材料的强度范围内，最大化降低结构自重，同时保证各方向的抗冲击、抗振动性能，满足立方星发射阶段的力学载荷要求。面板之间采用类似木榫的插接锁定结构，拼接时将凸榫插入对应插槽即可完成初步定位，若采用溶剂粘接工艺，凸榫与插槽的配合间隙可容纳粘接溶剂，固化后形成可靠的连接强度，无需额外添加紧固件即可完成框架组装；针对无粘接场景，结构在轨道末端设置分离弹片与展开开关结构，插接到位后弹片卡入对应卡槽充当锁止销，避免运输、振动测试过程中框架松脱。端面位置预留卡扣式连接器安装位，同时兼容螺钉紧固方案，可根据实际装配需求选择连接方式，适配不同星载设备的安装接口。框架整体外轮廓严格遵循立方星标准尺寸边界，外表面无突出结构，保证装入标准立方星部署器时的间隙符合要求，内部安装面预留通用安装孔位，可直接固定标准规格的星载PCB板与功能模块，无需二次加工即可完成原理样机的快速搭建。镂空结构同时兼顾了星载设备的散热需求与减重要求，在保证结构刚度的前提下，将整体打印耗材用量控制在较低水平，适合小批量快速迭代打印使用。
