宇航用铰链式带推锁扶手夹结构设计

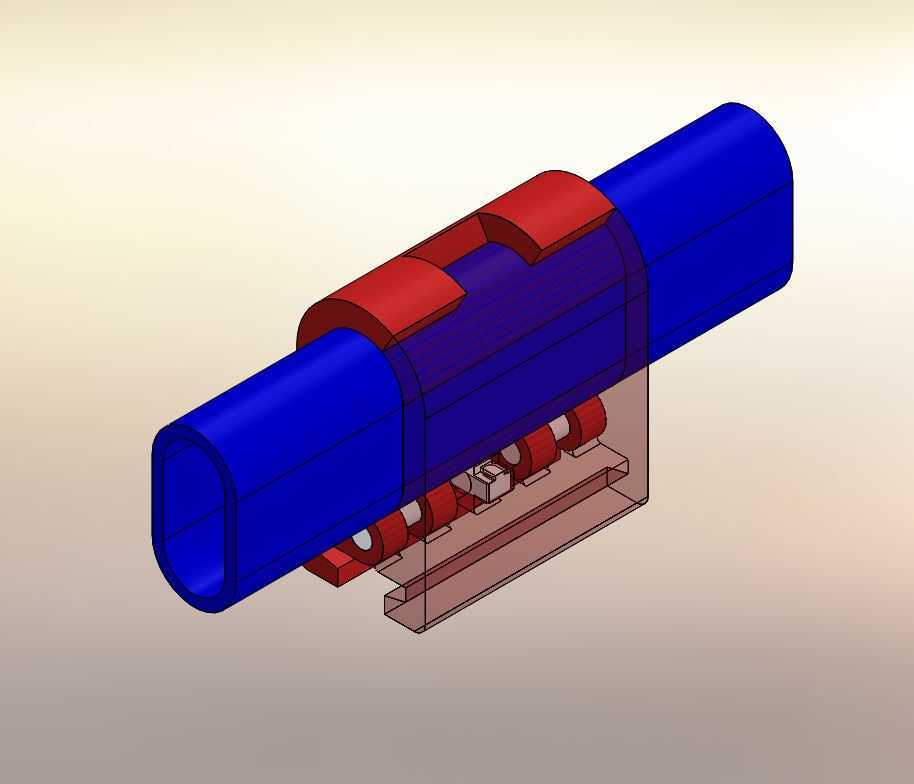

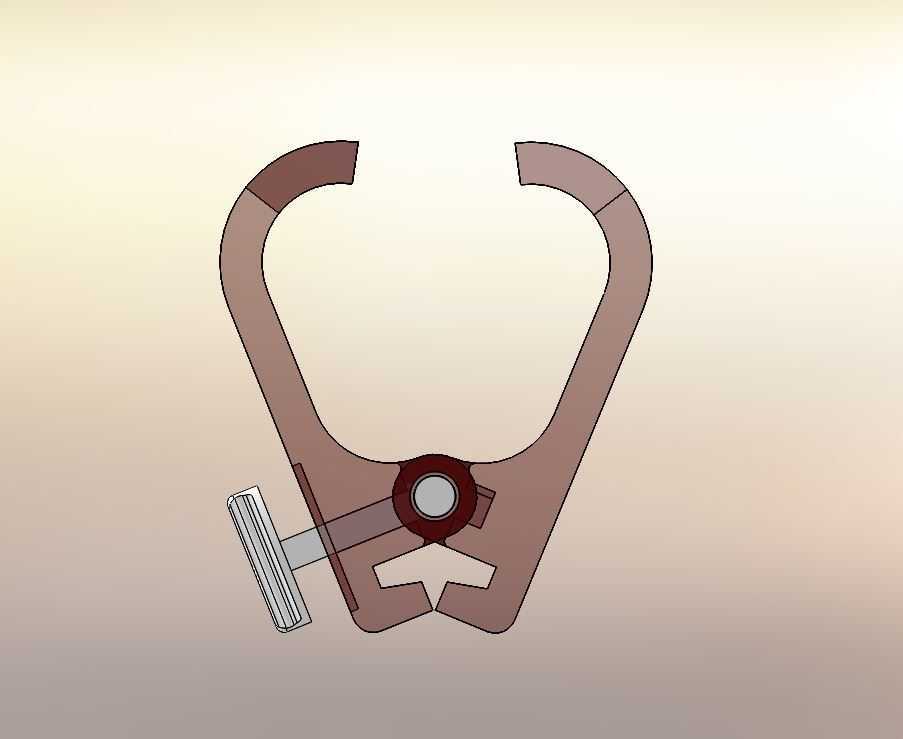

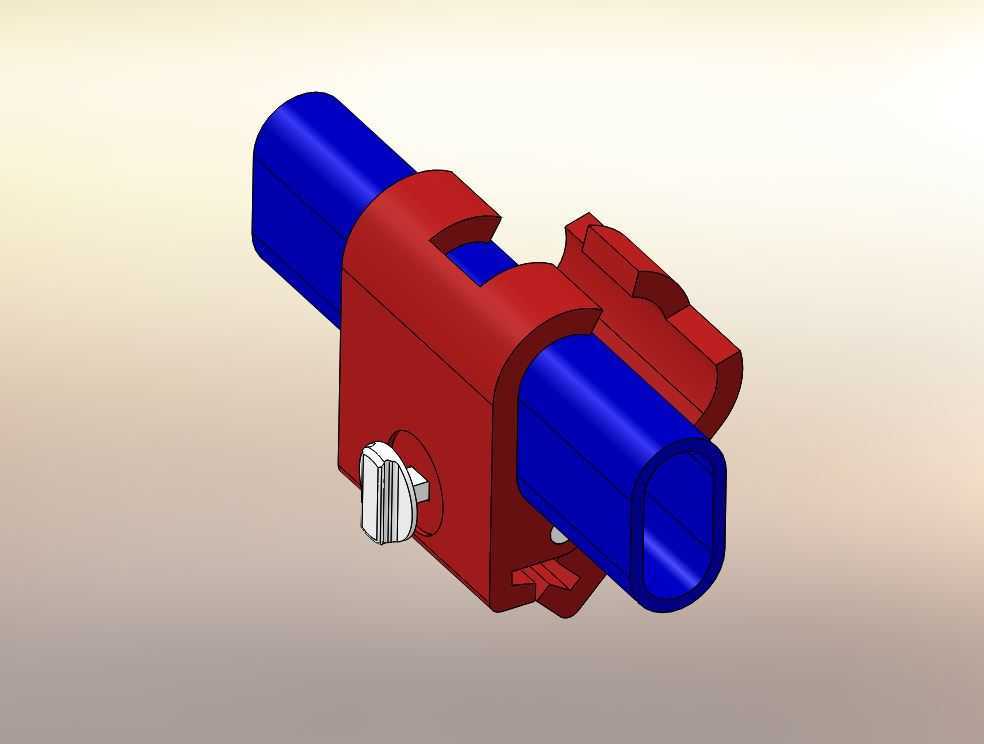

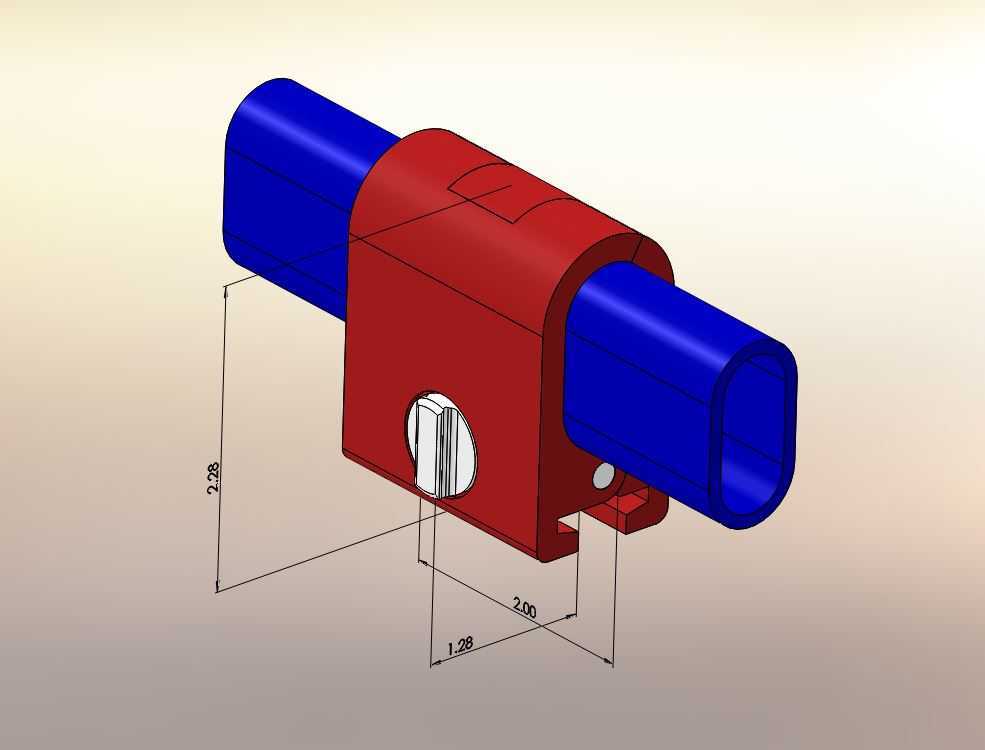

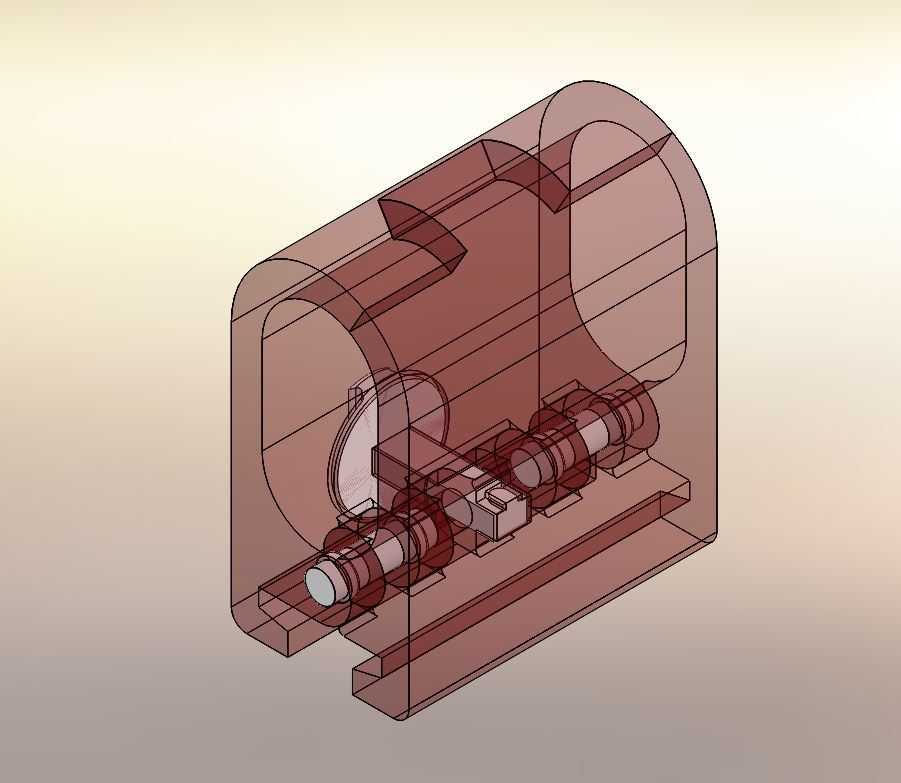

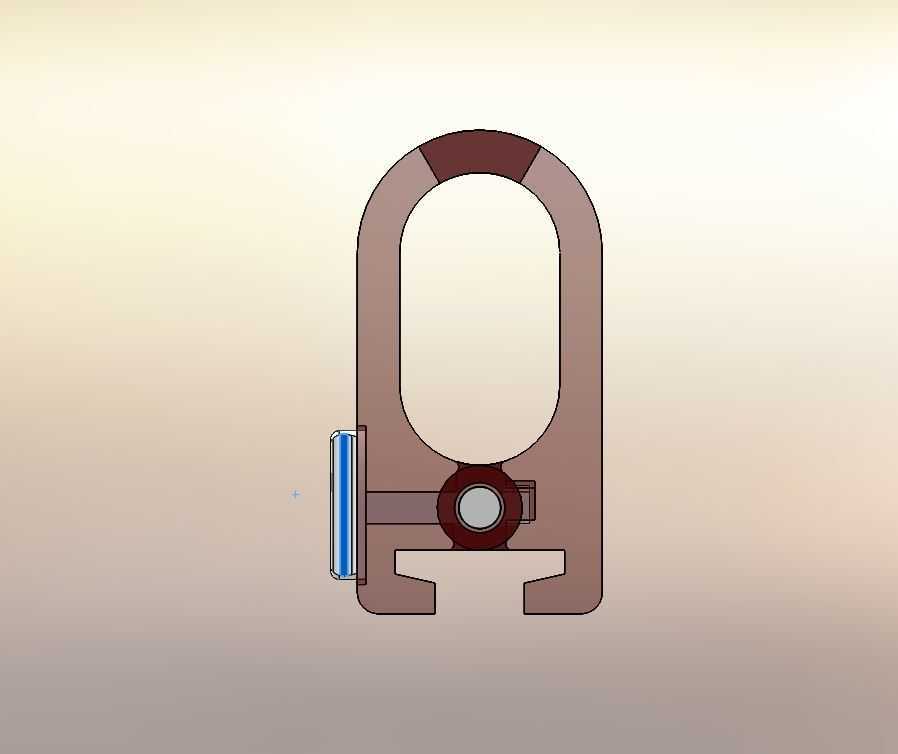

这款扶手夹是面向宇航场景组装作业开发的夹持类部件，核心适配在轨组装、地面模拟装配环节的扶手快速装夹需求，可直接用于组装时的临时定位与固定，适配圆形截面扶手杆的快速装拆作业，无需额外辅助工具即可完成锁紧与释放操作。结构上采用简单的铰链式开合设计，主体分为上下两个夹持半体，通过侧边的铰接结构实现开合动作，开合角度经过限位设计，避免装夹过程中部件脱落，同时在正面集成推锁机构，推锁采用旋钮式按压锁紧结构，当夹持臂扣合到扶手杆上后，按压推锁即可完成锁紧，反向拨动即可解锁，操作逻辑适配戴手套作业的操作场景，锁紧后可提供足够的夹持力，避免装配过程中出现滑移、松脱问题。设计阶段特意对所有外露边缘做了圆形倒钝处理，所有棱边均做圆弧过渡，不存在尖锐边角，既避免宇航作业中剐蹭航天服、设备线缆，也能减少应力集中，提升部件的结构强度与抗疲劳性能。从安装边界来看，部件整体外形尺寸控制在2×2.28×1.28英寸区间，夹持腔适配对应直径的圆形扶手管，安装时不需要对原有扶手结构做额外改造，直接扣合锁紧即可完成固定，整体结构紧凑，不会占用过多装配空间，重量经过优化控制，符合宇航场景对部件轻量化的要求。实际应用中，这类扶手夹除了宇航组装场景外，也可拓展用于工业设备扶手、管线临时固定、工装夹具快速定位等场景，铰链结构的设计让部件的开合寿命更长，推锁机构的锁紧可靠性经过结构验证，在反复开合使用后依然能保持稳定的锁紧力，不会出现锁止失效的问题。建模过程中对铰链的配合间隙做了精准控制，既保证开合动作顺畅无卡滞，也避免间隙过大导致装夹后出现旷量，推锁的锁紧行程经过反复校核，保证扣合后推锁能完全卡入锁止位，不会受振动影响出现意外解锁的情况，所有配合面的公差设置均满足小批量加工、3D打印快速成型的工艺要求，不需要复杂的后处理即可完成组装使用。
