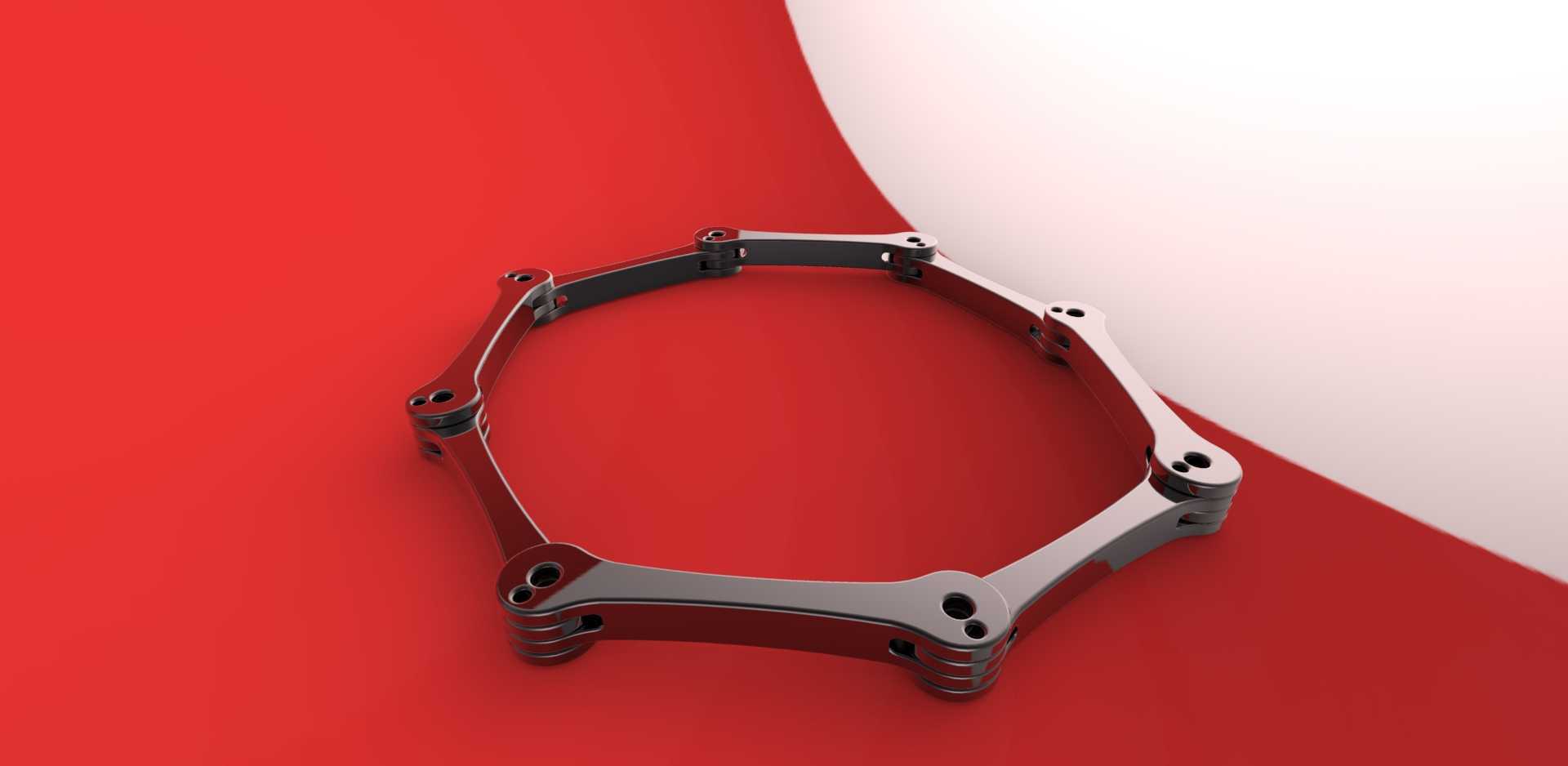

多边形拼接式金属卡德纳链结构设计

这类多边形拼接式金属卡德纳链，常应用在需要柔性限位、同步联动或是环形传动的轻载机械场景中，比如小型自动化设备的环形走线拖链配套、精密检测设备的工位同步联动结构，或是特种工装的柔性夹持连接环节，和常规滚子链不同，它的链节采用一体化弯折的异形板结构，没有额外的滚子与套筒组件，整体结构更紧凑，侧向的抗形变能力更强，适合在安装空间受限、对链体侧向刚度有要求的工况下使用。从结构设计逻辑来看，每段链节的两端都设计有同轴的铰接孔位，孔位周边做了局部加厚处理，用来抵消铰接位置长期转动产生的应力集中，避免链节在反复弯折过程中出现孔位开裂的问题；链节主体采用了变截面的流线型设计，中段位置做了收窄处理，既可以降低整体结构重量，也能在链节弯折时预留出足够的避让空间，避免相邻链节转动时出现干涉卡滞。安装边界上，这类链节单段的铰接孔中心距经过标准化匹配，多段拼接后可以形成不同直径的环形结构，适配不同的环形传动行程需求，铰接位置可以配套标准的圆柱销轴，销轴两端可以加装卡簧做轴向限位，不需要额外设计复杂的固定结构，装配和后期维护更换都比较便捷。实际使用过程中，这种链结构的转动间隙控制在较小的范围内，传动过程中不会出现明显的回程误差，适合用在对传动同步精度有一定要求的轻载场景，链体表面做了金属硬化处理，耐磨性能可以满足长期往复转动的使用需求，不需要频繁做润滑维护，在无尘车间的精密设备中也能适配使用。设计建模时需要重点关注铰接孔的同轴度公差，以及链节弯折位置的圆角过渡处理，避免应力集中导致的结构失效，同时要核算拼接成环后的最小弯曲半径，确保链体转动时的流畅性，不会出现卡滞或是异响的问题。
