小型履带式微型挖掘机三维结构设计

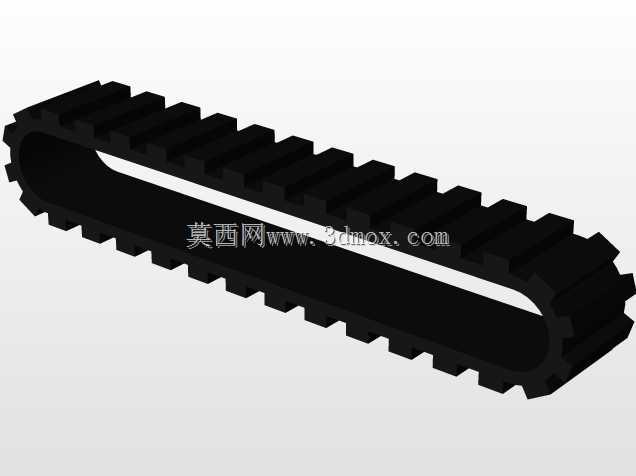

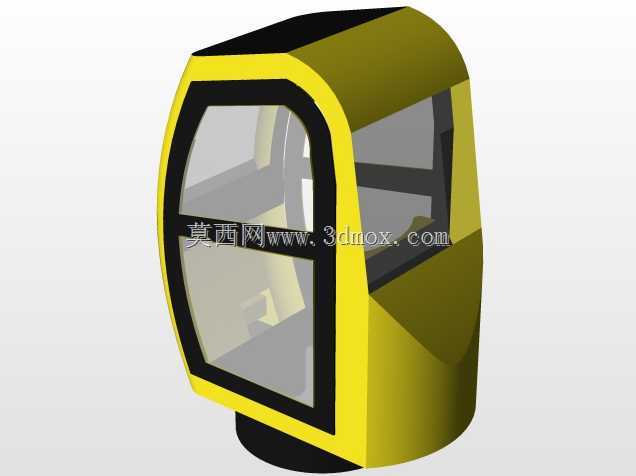

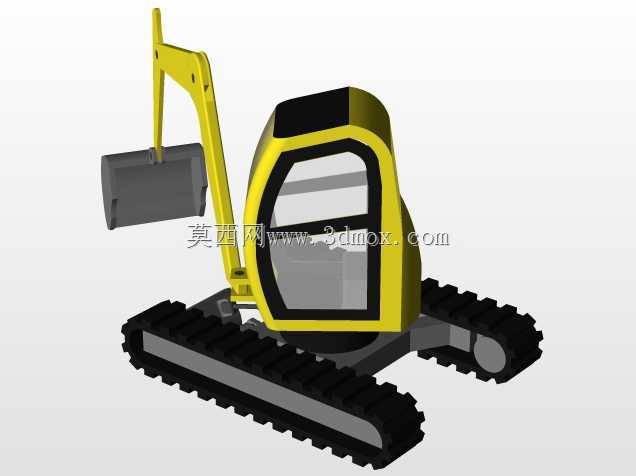

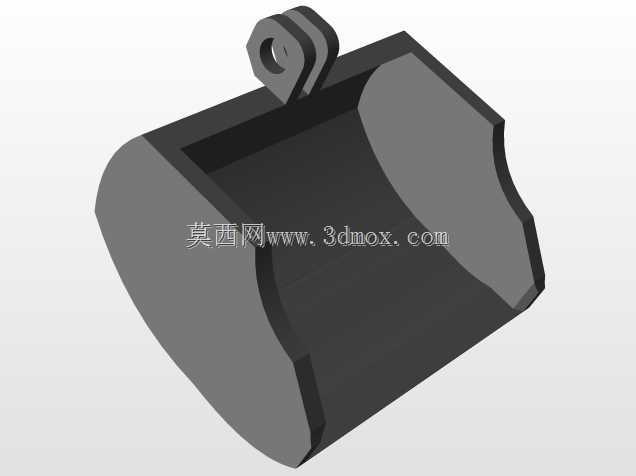

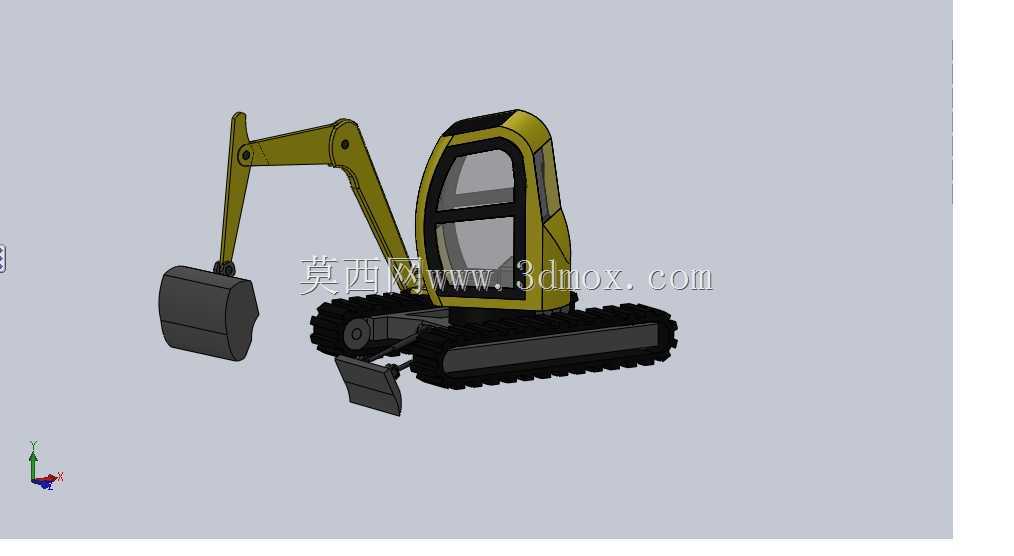

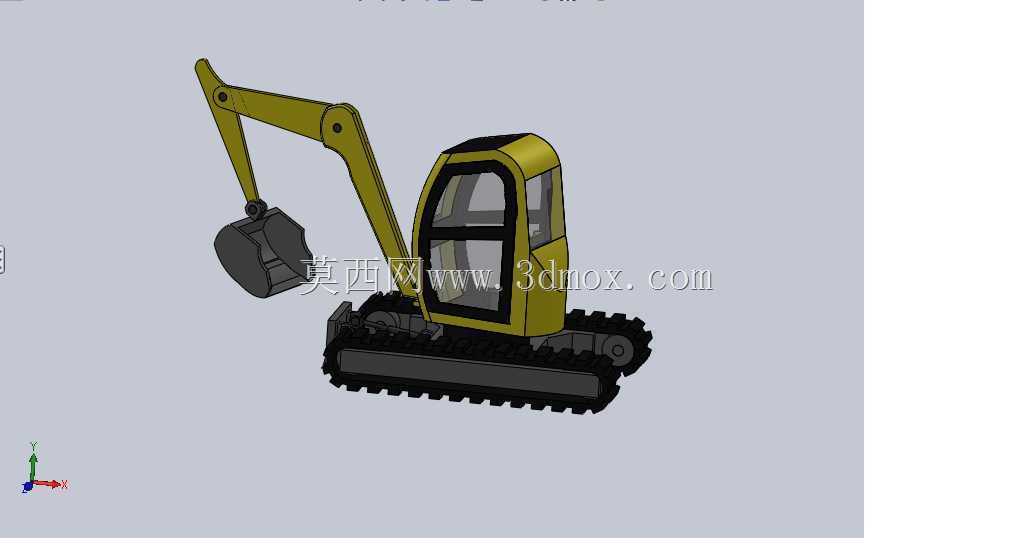

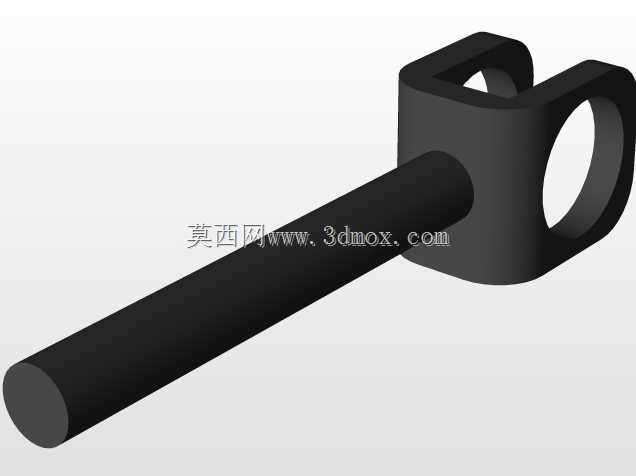

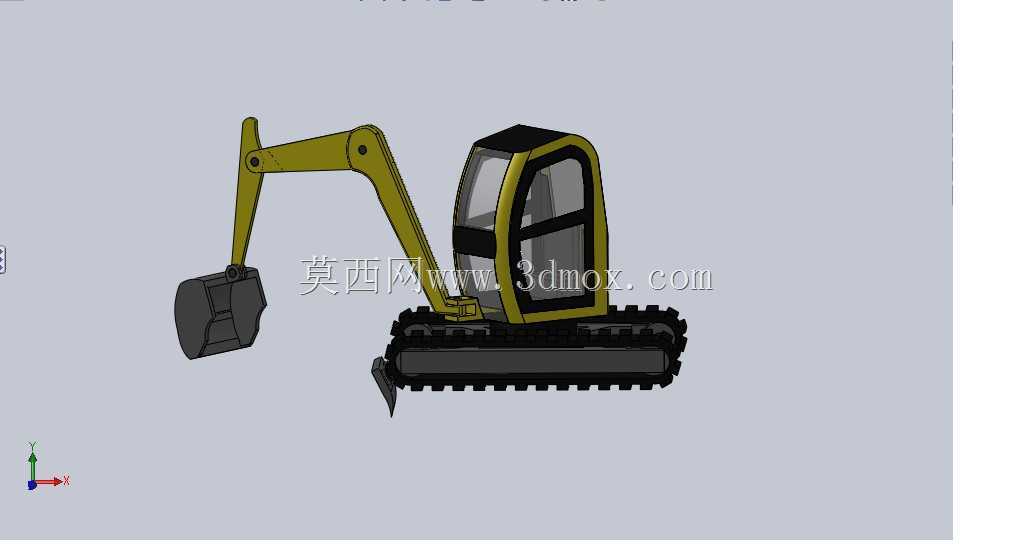

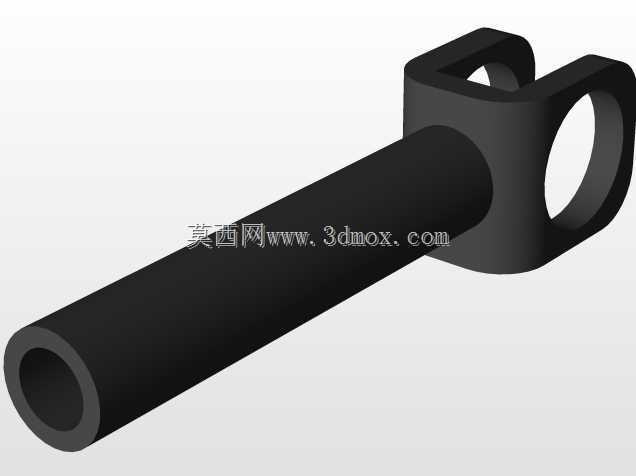

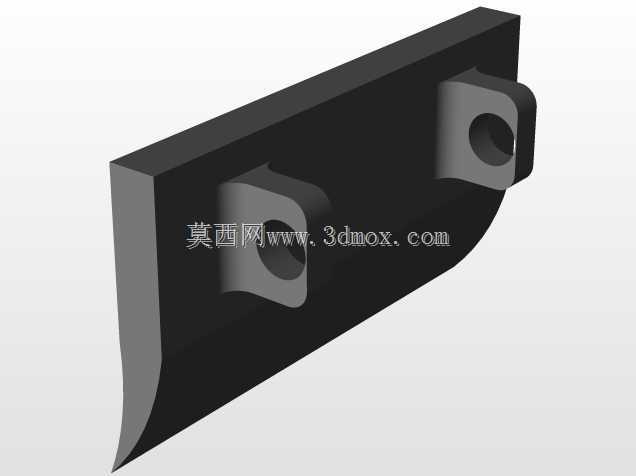

这款微型履带挖掘机的三维结构设计，核心面向狭小空间作业场景展开，适配城镇管网施工、庭院土方整理、室内拆除作业、园林苗木移栽等常规大中型挖掘机无法进入的作业工况，整体结构在保证作业能力的前提下尽可能压缩整机边界尺寸，满足狭窄通道通行、小范围回转作业的实际需求。从结构布局来看，整机采用无尾回转设计思路，上部工作装置回转时尾部轮廓不超出履带底盘的横向边界，在贴墙作业、巷道内作业时无需额外预留尾部回转空间，大幅降低狭小场景下的操作干涉风险。行走部分采用橡胶履带底盘结构，相比钢制履带对硬化路面、铺装地面的损伤更小，适配城镇小区、室内场馆等对路面保护有要求的作业场景，底盘的轨距与接地长度经过匹配设计，在整机重量较轻的前提下保证足够的接地比压，避免在松软土质、草坪区域作业时出现陷车问题，同时底盘的离地间隙控制在合理范围，兼顾通过性与整机重心高度，保证斜坡作业时的整机稳定性。工作装置采用偏置式动臂布局，动臂铰接点可相对机身纵向中心线偏移，能够实现贴近机身侧边的挖掘作业，适配管沟开挖、墙边清障等贴近固定构筑物的作业需求，铲斗连杆机构的传动比经过优化，在保证挖掘力输出的同时，让斗杆、铲斗的动作行程覆盖常用作业范围，减少作业过程中的整机移位频次。驾驶室采用窄体紧凑设计，框架结构预留了玻璃安装位与操纵机构布置空间，内部可容纳单人操作，操纵杆件的布置位置符合常规小型工程机械的人机操作习惯，降低操作人员的适配学习成本。上部机身的动力舱布局紧凑，预留了动力单元、液压阀组、燃油箱的安装空间，各部件的安装边界在建模时做了干涉校验，避免后续装配时出现部件碰撞、检修空间不足的问题。液压管路的走向沿着动臂、斗杆的内侧布置，既减少管路外露带来的磕碰损坏风险，也让整机外观更整洁，管路的弯曲半径符合液压系统的安装规范，避免过小弯折造成的油路阻力过大问题。整机的作业范围覆盖常见的1.5米级挖掘深度需求，卸载高度满足小型自卸车的接料高度要求，回转支承的选型匹配整机重量与工作装置的倾覆力矩，保证回转动作的平稳性，各铰接点的销轴、衬套安装位在建模时预留了润滑通道的布置空间，方便后续日常维护保养。
