航天运载器概念航天飞机外观结构设计

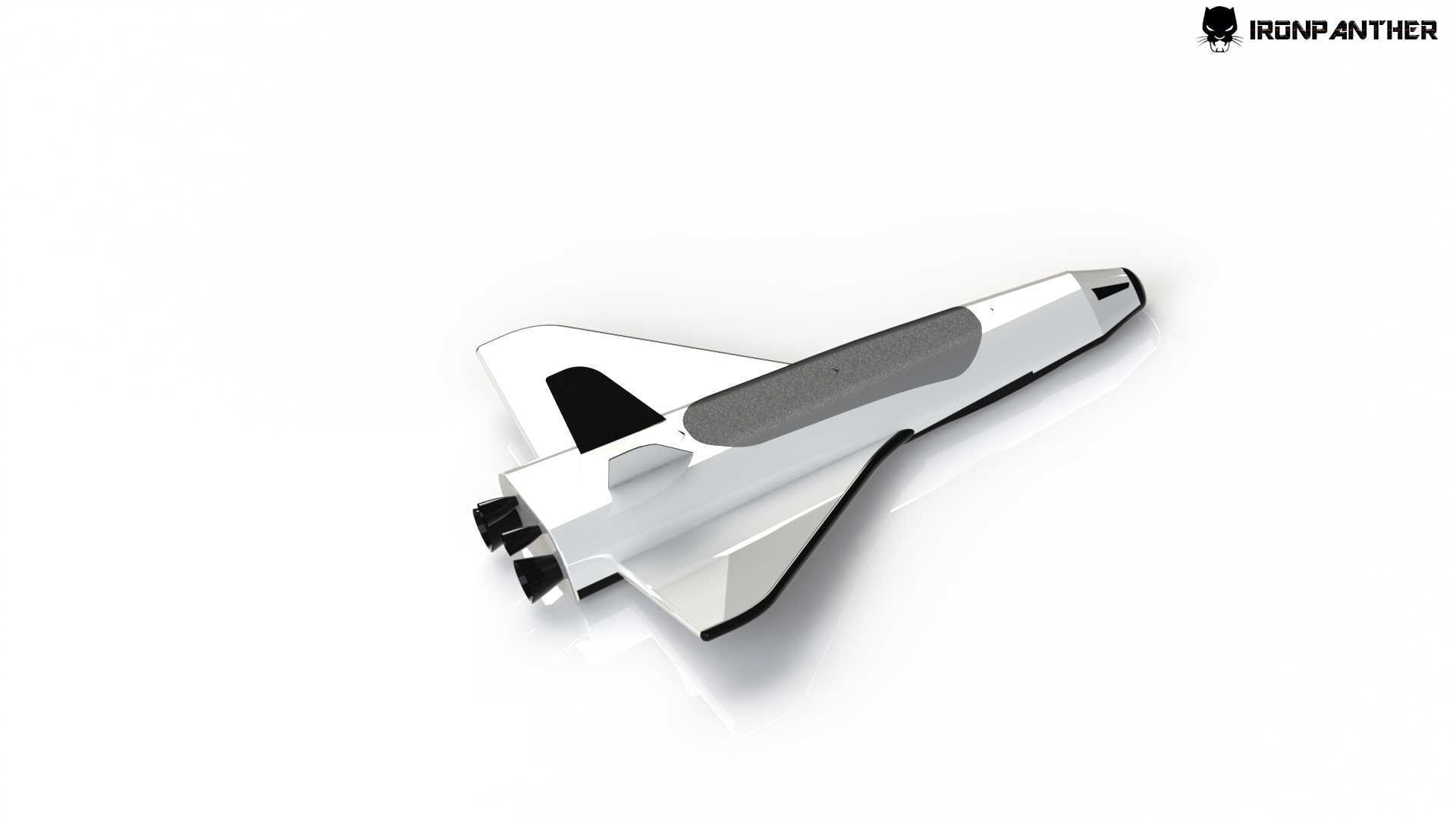

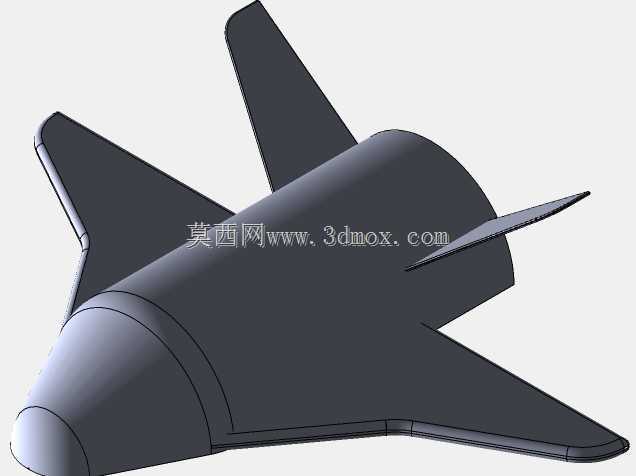

本次呈现的航天飞机结构设计，面向航天科普展示、概念方案验证、教学演示类场景使用，整体构型参考可重复使用天地往返运载器的气动布局逻辑，在建模阶段优先兼顾了外观还原度与结构拆分合理性。从气动布局来看，该设计采用翼身融合的三角翼布局，机身主体为长梭形截面，机头段做了钝头锥修型，能够在再入大气层阶段分散气动热载荷，避免局部热流密度过高超出防热层耐受阈值；机翼后缘设置独立的升降副翼结构预留位，垂尾整合在机身尾部两侧，配合尾部三台主喷口的布局预留，能够在亚音速滑翔阶段提供足够的航向与横向操纵力矩，满足无动力滑翔阶段的姿态控制需求。设计过程中，对机身的分段边界做了明确划分：机头段为航电与乘员舱预留安装空间，中段为大容积货舱区域，可匹配标准载荷舱的尺寸边界，尾段为动力系统与燃料储箱预留安装位置，各段之间的连接法兰位置做了等距螺栓孔位预留，方便后续拆分做内部结构的细化设计。机身表面的防热瓦分块逻辑也在外观建模中做了体现，不同区域的防热瓦块尺寸根据热流密度分布做了差异化设计，机头前缘与机翼前缘区域的瓦块尺寸更小，拼接缝隙做了错位处理，减少热流窜入的风险；机身背风面区域瓦块尺寸更大，能够降低整体结构重量。两侧机翼的后掠角经过气动效率权衡，既保证高超声速再入阶段的稳定性，也兼顾返回着陆阶段低速滑翔时的升阻比，机翼与机身的连接位置做了翼根加厚处理，能够传递着陆阶段的冲击载荷，避免翼根处出现应力集中。尾部的喷口结构做了可动调节片的预留设计，能够在动力工作阶段调整推力矢量，配合气动舵面完成姿态调整，喷口周围的热防护结构也做了凸起造型，阻挡发动机工作时的热辐射对相邻机身结构的影响。整体模型的外形尺寸参考现役航天飞机的比例缩放，机身长度与翼展的比例控制在3:1左右，机身最大直径与长度比例约为1:8，能够适配常规风洞试验模型的安装边界，底部预留的标准安装接口可直接固定在风洞试验台的支架上，无需额外做转接结构设计。在细节处理上，机身表面的观察窗位置、舱门分界线、传感器预留凸起都做了准确还原，没有多余的装饰性结构，所有外观凸起都对应实际的功能部件，避免无效建模增加后续修改的工作量。对于教学场景而言，该模型可直接用于航天概论课程的结构讲解，拆分后能够直观展示各舱段的位置关系；对于科普展陈场景，等比例放大后可直接作为展陈模型使用，表面分块细节能够支撑近距离的观察需求，无需额外做细节补全。
