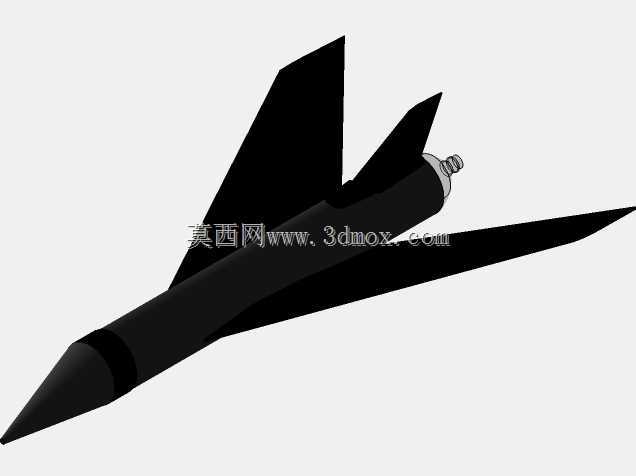

尖头构型火箭动力飞行器结构设计

这款带翼火箭动力飞行器的结构设计，核心围绕高速飞行场景下的气动需求与动力适配展开，首先从气动布局来看，采用大后掠三角翼搭配单垂尾的构型，三角翼的后掠角度经过匹配高速飞行的激波阻力优化，能够在跨音速、超音速飞行阶段有效降低波阻，同时三角翼的翼面结构能够提供足够的升力面积，兼顾低速阶段的升力特性，避免大后掠翼低速升力不足的问题。机身采用尖头旋成体构型，头部尖锐的锥段设计能够在高速飞行时劈开前方气流，减少头部激波带来的阻力损失，锥段与圆柱段机身的过渡区域做了顺滑的曲率衔接，避免截面突变带来的气流分离，降低飞行过程中的压差阻力。尾段的动力接口采用标准的火箭发动机连接结构，预留了发动机安装的定位台阶与紧固接口，能够适配固体火箭发动机的安装边界，安装时需要保证发动机轴线与机身轴线的同轴度误差控制在合理范围内，避免推力偏心带来的飞行姿态偏移。垂尾布置在机身上方尾部区域，翼面高度经过航向稳定性测算，能够保证飞行过程中具备足够的航向静稳定度，避免高速飞行时出现航向发散的问题，垂尾与机身的连接区域做了结构加强，能够承受高速气流带来的侧向载荷。两侧机翼与机身的连接采用翼身融合的过渡设计，既能够降低翼身连接处的干扰阻力，也能够分散机翼传递到机身的气动载荷，减少应力集中的风险。从实际应用场景来看，这类构型的飞行器既可以作为航空航天专业的教学演示模型，用于讲解高速飞行器的气动布局原理、火箭动力飞行器的结构组成，也可以作为小型探空火箭平台的基础构型，搭载小型探测载荷完成近地空间的环境探测任务，在进行结构设计时，需要考虑不同飞行马赫数下的载荷分布，机翼的翼型厚度做了减薄处理，适配高速飞行的需求，同时机身内部预留了载荷舱、飞控设备舱的安装空间，舱段的分隔位置根据整机的重心配平要求设置，保证在燃料消耗、载荷搭载的不同状态下，整机重心始终处于允许的范围内，避免出现静不稳定的状态。在安装边界方面，整机的翼展、机身长度的比例经过配平测算，机翼的安装位置根据重心位置调整，保证焦点与重心的相对位置符合静稳定度的设计要求，各个舵面的偏转预留了足够的间隙，避免高速飞行时结构变形导致舵面与机身、尾翼发生干涉。
