上单翼螺旋桨轻型通航飞机结构设计

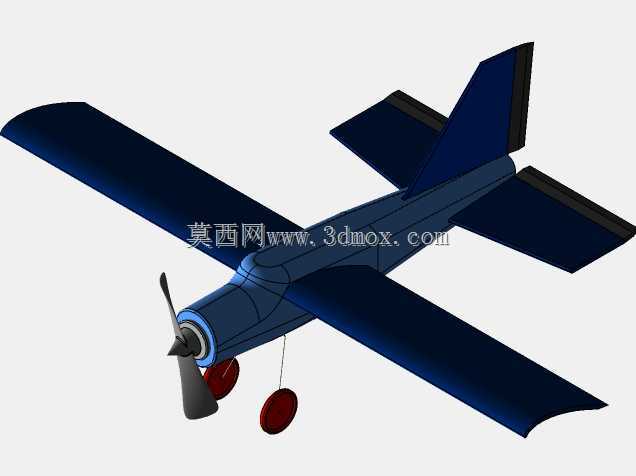

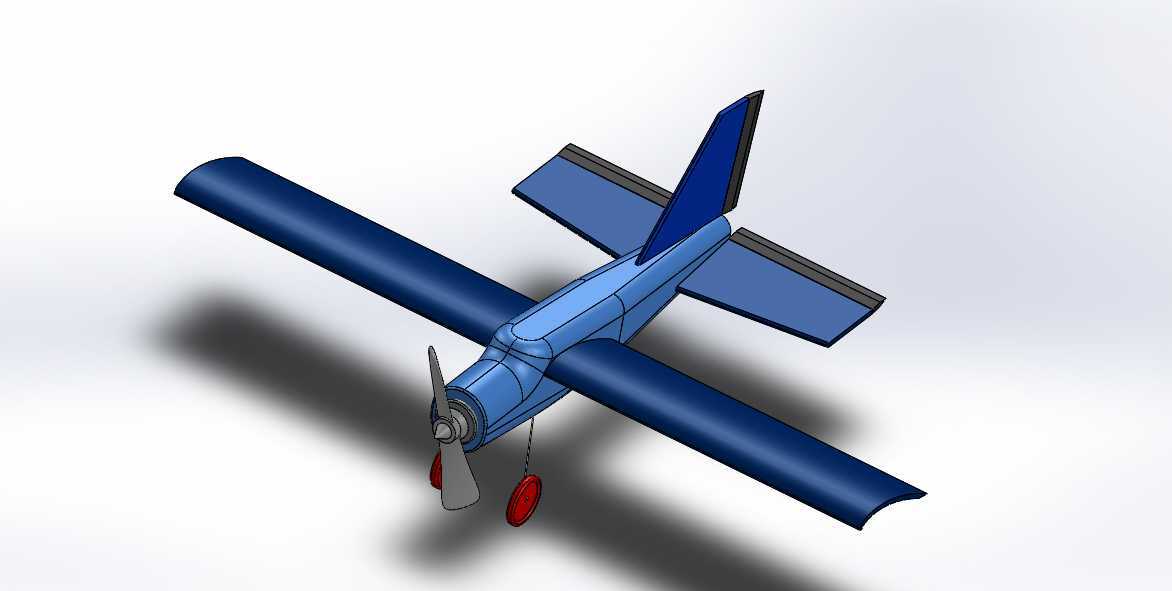

这款上单翼螺旋桨轻型飞机的结构设计，核心围绕低空通用航空作业场景展开，可适配农林植保、航空测绘、飞行培训、短途低空通勤等多类作业需求，整体结构在设计阶段优先兼顾低速飞行稳定性与简易维护特性，适配非专业通航机场的起降条件。从功能特性来看，该机型采用前置拉力式螺旋桨布局，动力输出直接作用于机身中轴线，配合上单翼的高位安装设计，机翼不会遮挡机身下方作业视野，在执行农林喷洒、航测航拍等对地作业任务时，能为作业载荷提供无遮挡的安装与观测空间，同时高位机翼可避免地面起降阶段杂物、作物枝叶碰撞机翼前缘与襟翼结构，降低野外作业的结构损伤风险。机身采用半硬壳式流线型设计，前段为动力舱段，预留了活塞式航空发动机的安装支座与散热风道空间，中段为乘员/载荷舱，可根据作业需求快速切换双座飞行培训布局、单座加作业载荷布局，后段逐步收窄过渡至尾翼连接段，在保证结构强度的前提下尽可能降低飞行阻力。尾翼采用常规式垂直安定面加水平安定面布局，垂直尾翼带后掠设计提升高速俯冲阶段的航向稳定性，水平尾翼安装位置避开螺旋桨滑流的直接扰动区域，降低飞行过程中的舵面震颤概率。起落架采用后三点式固定起落架设计，主起落架直接连接于机身下部的加强框位置，配套流线型整流罩降低飞行阻力，尾轮安装于机身尾部下方，结构简单可靠，维护成本低，可适应土质跑道、草地跑道等非铺装起降场地的使用需求。设计阶段针对安装边界做了明确约束，机翼展长控制在同级别轻型飞机的常规范围内，可适配通用小型机库的停放尺寸要求，机身各段采用模块化拆分设计，机翼、尾翼均可快速拆卸，满足公路转运的尺寸限制；机身下部预留了通用作业挂点，可挂载药箱、测绘设备、航拍吊舱等不同载荷，挂点位置做了局部结构加强，可承受常规作业载荷的冲击与振动。整体结构建模过程中，对各部件的连接位置做了干涉校验，舵面转动行程范围内无结构干涉，螺旋桨转动范围与起落架、机身下部结构预留了足够安全间隙，避免地面试车、起降阶段出现结构碰撞问题，机身蒙皮的分块设计也兼顾了后期维护的拆卸便利性，日常检查、部件更换无需大面积拆解机身结构。
