变截面流道入口时变速度场仿真分析模型

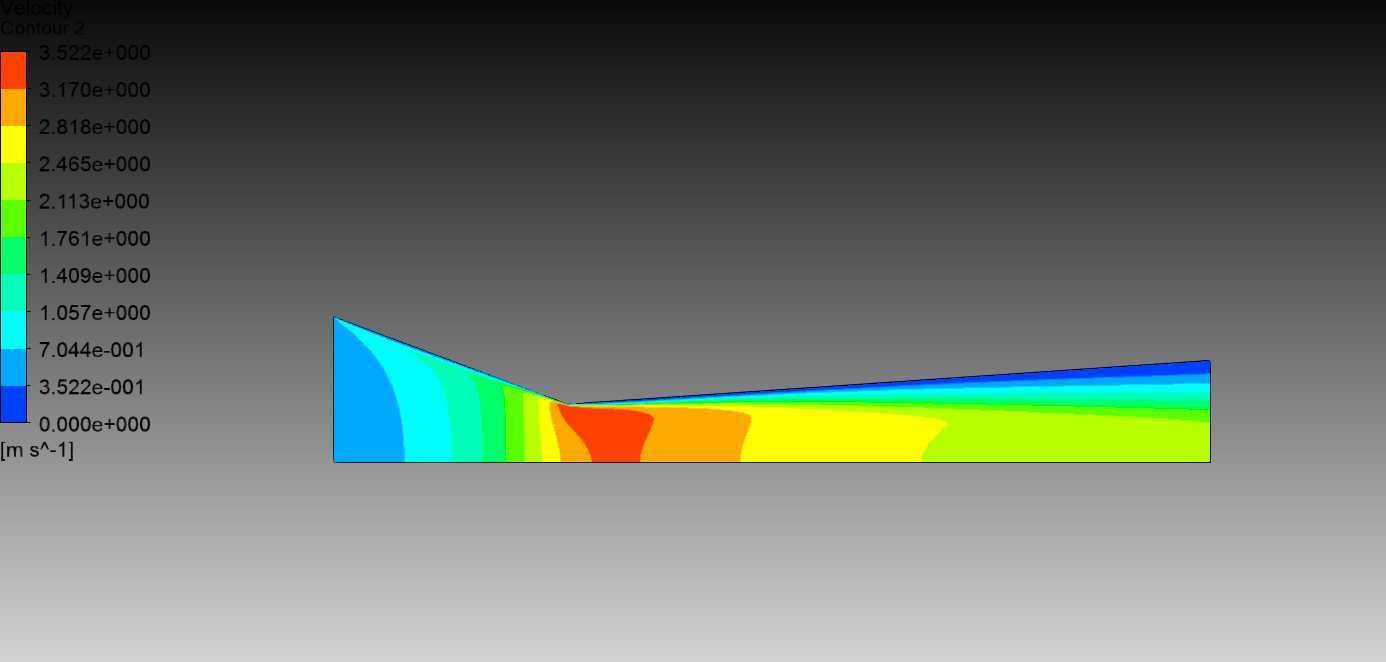

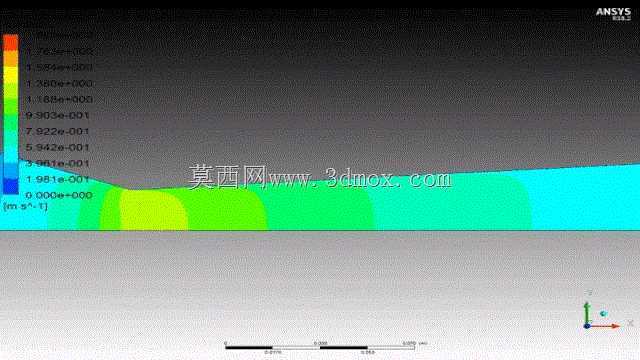

在流体输送、风道设计、喷管研发等工程场景中，入口边界的速度随时间变化特性，直接决定了整个流道内部的流动状态、压力损失以及出口做功能力，这类非定常流动的仿真分析，是结构设计前期验证方案合理性的核心环节。本次构建的分析模型，针对收缩-扩张型变截面流道展开，流道整体沿轴向先收缩至最小通流截面，再缓慢扩张至出口段，整体轮廓贴合工程中常用的文丘里类流道、渐扩喷管的几何特征，建模时严格控制壁面的光滑过渡，避免局部几何尖角引发的非物理流动分离，保证仿真结果能真实反映实际流动规律。模型的核心设计思路围绕入口时变速度边界的定义展开，区别于常规定常入口速度的仿真设置，本次通过自定义函数关联时间变量与入口X方向速度值，能够复现实际工况中入口流速随工艺周期波动、启动阶段流速爬升、负载变化时流速调整等真实流动状态，让仿真结果更贴近设备实际运行时的流场表现。从流道的尺寸边界来看，入口段采用等径直段设计，长度约为入口通流直径的3倍，保证来流在进入收缩段前能够充分发展，避免入口效应干扰核心段的流场计算结果；收缩段的收缩角控制在12度以内，防止流速骤变引发的局部涡流；扩张段的扩张角控制在8度以内，兼顾通流面积提升需求与流动稳定性，避免大扩张角下出现的大面积流动分离，降低流道的压力损失。在实际工程应用中，这类模型可直接用于通风管道的变工况流场校核、喷射装置的非定常出力验证、流体输送管路的瞬态压力波动预判，设计人员可通过调整入口速度的时变函数参数，匹配不同工况下的入口来流条件，快速获取不同时刻流道内部的速度分布云图、壁面剪切力数据、截面速度均匀性指标，为流道的型线优化、壁厚设计、支撑位置选型提供量化的数据支撑。建模过程中对壁面边界层区域做了局部网格加密处理，能够精准捕捉近壁区的速度梯度变化，避免因网格分辨率不足导致的近壁流场计算失真，同时整个流道的几何参数完全参数化，设计人员可根据实际项目的通流需求，快速调整收缩比、扩张比、各段长度等参数，无需重新搭建几何框架即可完成不同规格流道的仿真分析，大幅提升前期方案验证的效率。
