ULA火箭连接支撑支架结构设计

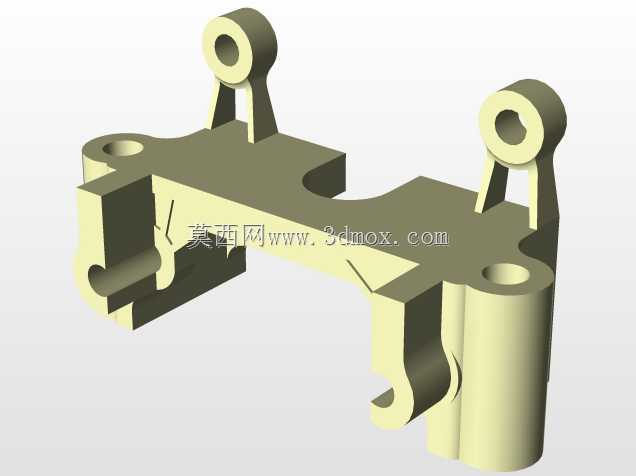

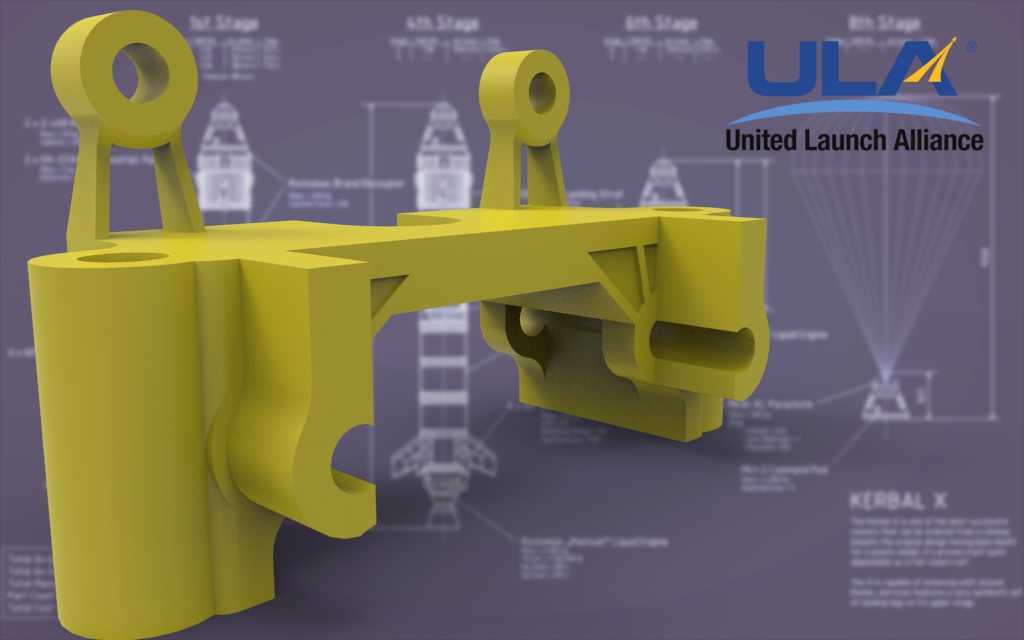

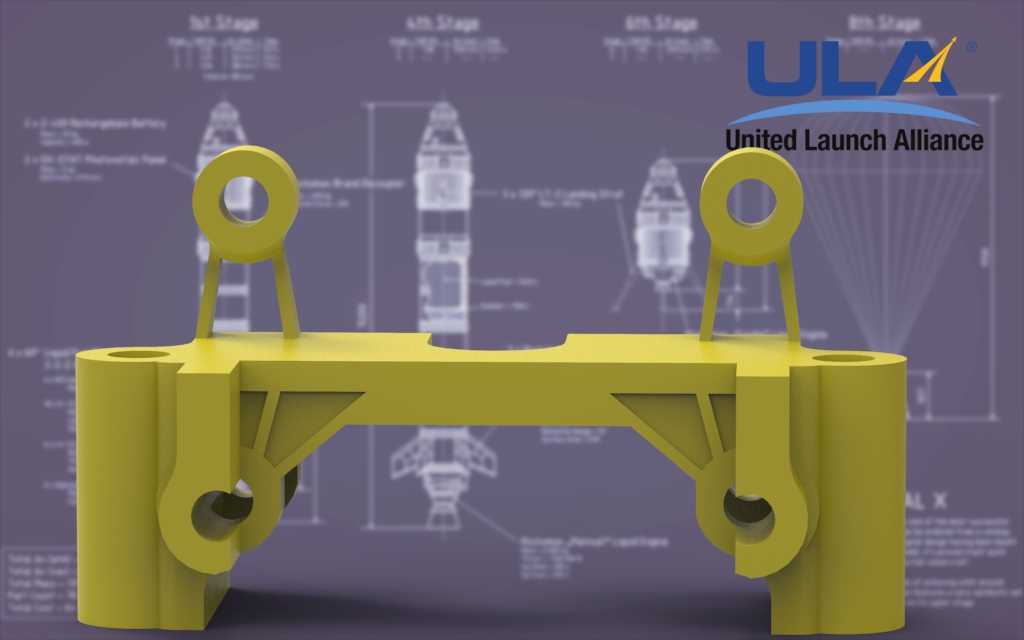

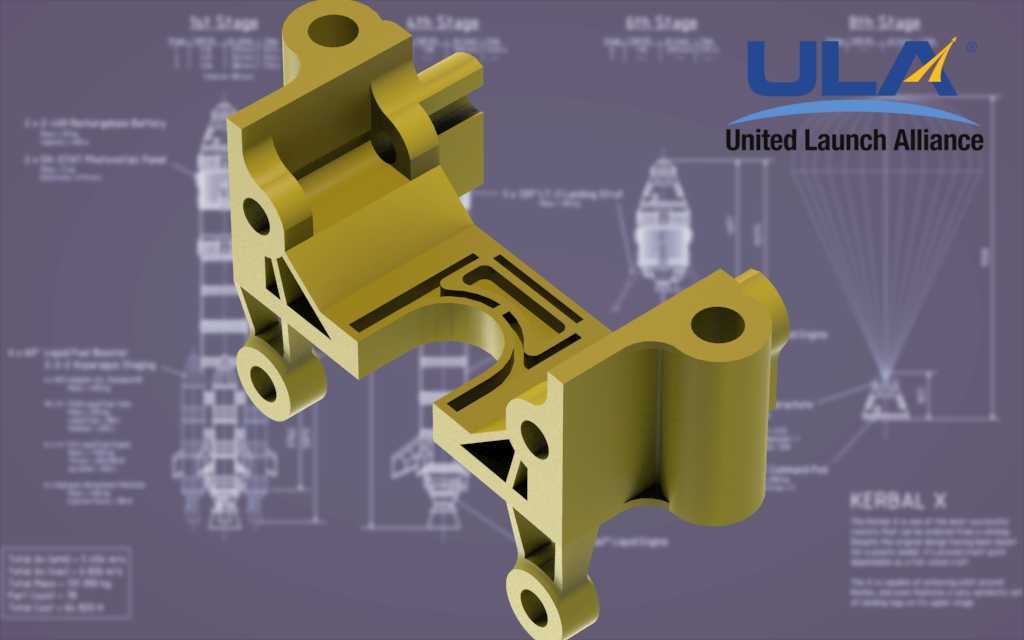

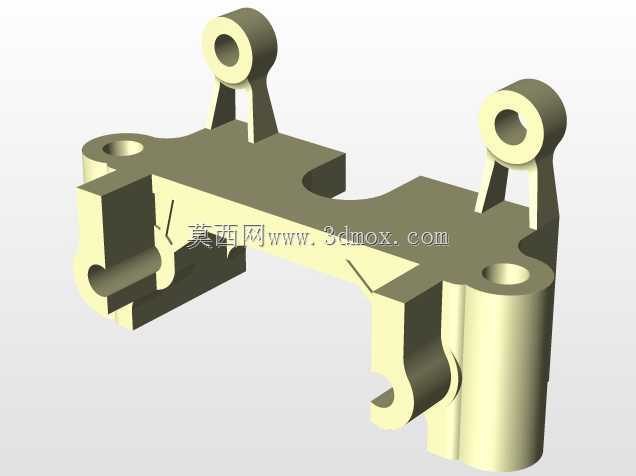

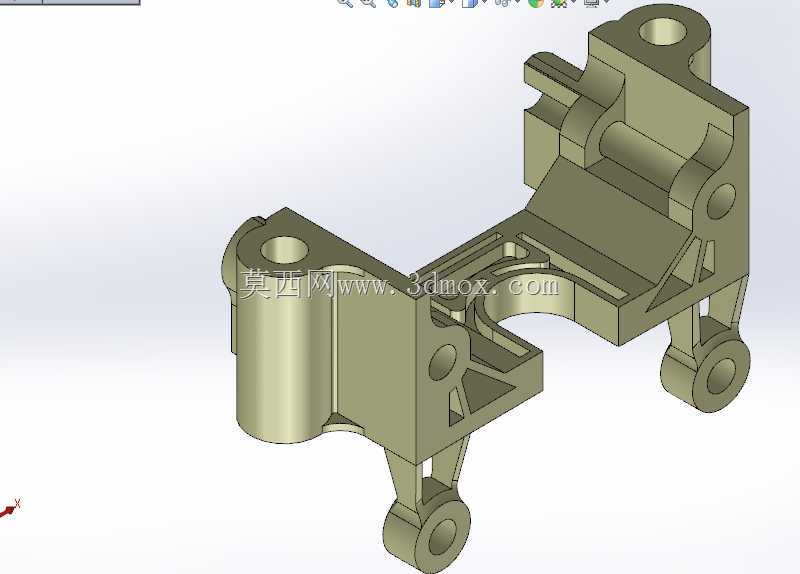

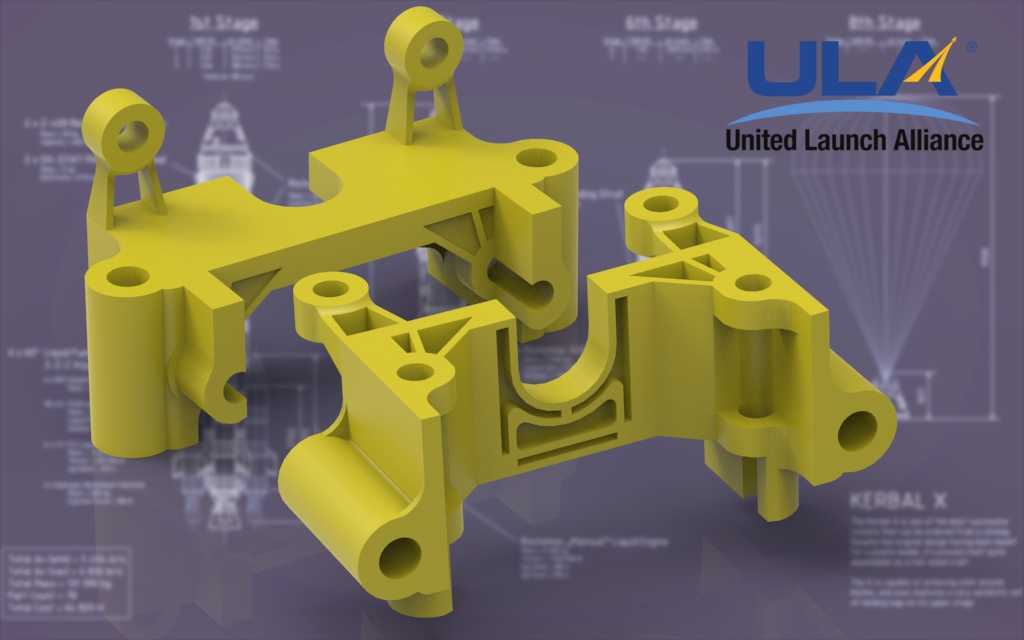

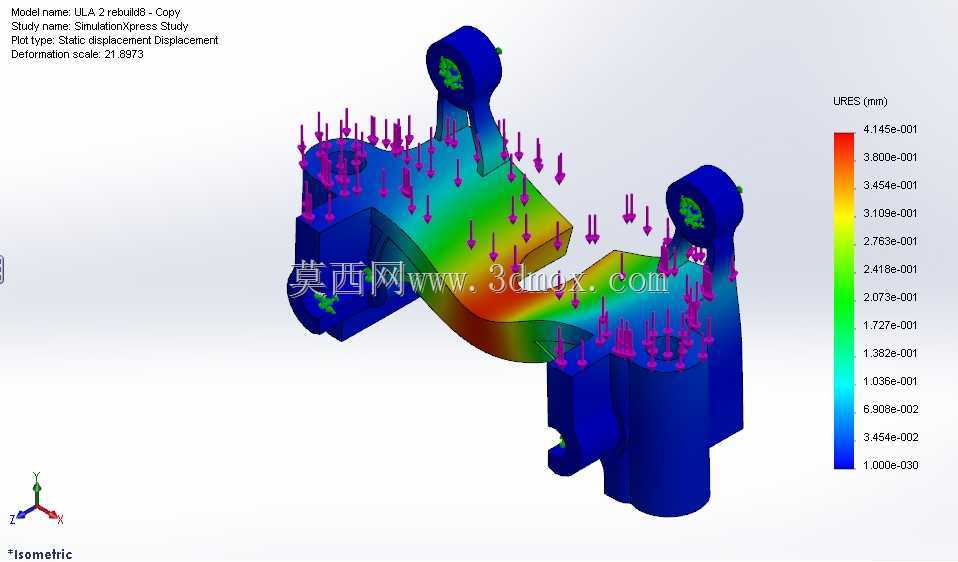

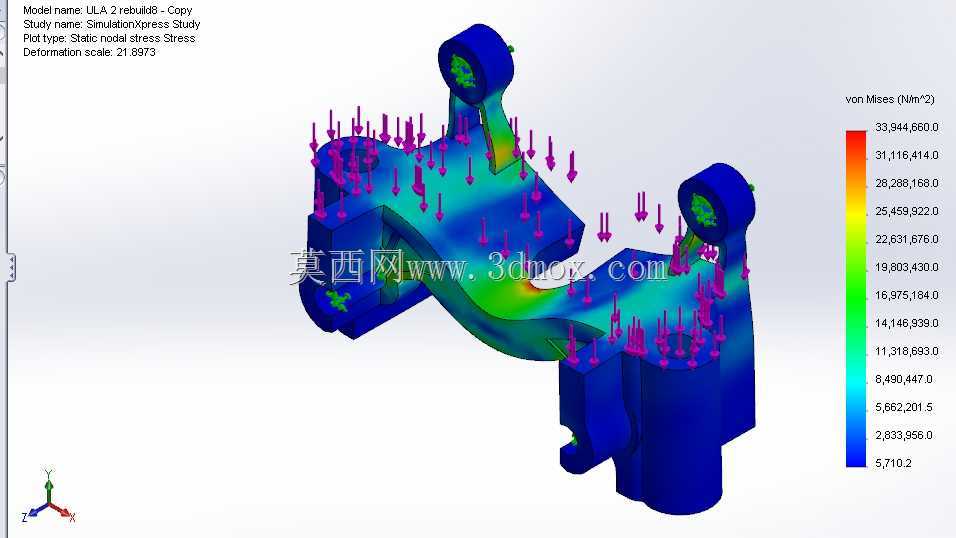

　　该支架属于航天发射配套的承载连接构件，主要应用于ULA运载火箭的箭体内部管路、线缆及小型附属设备的安装固定场景，在火箭发射及飞行过程中承担载荷传递、部件定位的核心作用，需同时满足轻量化要求与严苛的承重抗变形性能。从结构设计来看，整体采用对称式框架布局，两侧设置带同轴安装孔的立式耳座，用于与箭体预装基座通过销轴实现铰接固定，保证安装后具备微量形变缓冲余量，避免箭体飞行过程中的振动应力直接传递至被支撑部件。中部设置弧形承托槽，可适配圆形截面的管路或柱状设备的外壁轮廓，承托面与被支撑件的接触面积经过反复校核，不会因追求轻量化削减有效承载接触面，确保在承受额定载荷时不会出现应力集中导致的形变超限。支架主体的非承载区域采用镂空式筋板设计，

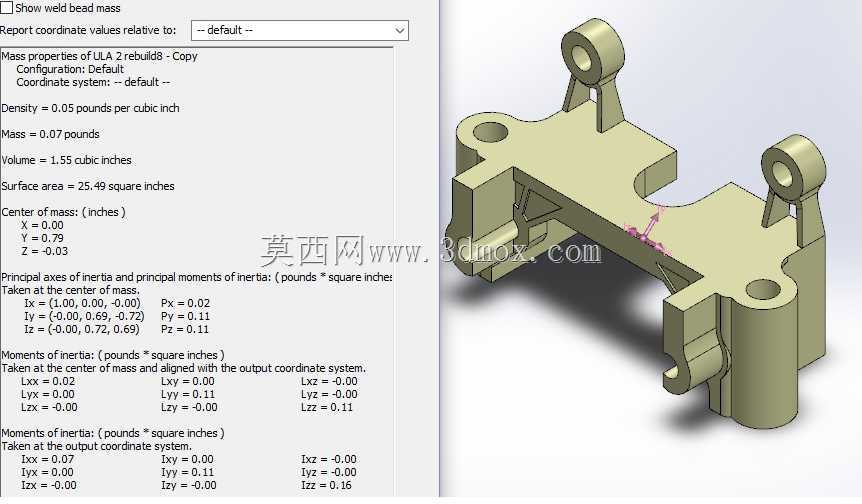

　　筋板的走向完全匹配载荷传递路径，在不额外增加整体重量的前提下，大幅提升结构的抗扭、抗弯刚度，整体重量控制在34.02克，体积仅1.55立方英寸，完全适配航天部件对重量控制的严苛要求。安装边界方面，两侧安装耳座的孔位同轴度公差控制在0.02mm以内，底部支撑平面的平面度公差不超过0.015mm，可保证安装后与基座的贴合度，避免出现安装间隙导致的振动磨损。设计过程中充分考虑增材制造的工艺特性，所有镂空结构的拔模角度、筋板厚度均符合3D打印的成型要求，无需额外添加支撑结构即可完成一体成型，减少后续机加工工序。在实际使用场景中，该支架可承受发射阶段的高频振动、过载冲击，不会出现断裂或过量形变，同时其对称结构可实现左右件通用，减少备件种类，降低箭体组装过程中的物料管理难度。结构上的多个预留安装孔位，可适配不同规格的紧固件，满足不同直径附属部件的固定需求，无需针对不同安装场景重新设计支架结构，具备较强的通用性。
