多片式摩擦离合传动组件结构设计

　　多片式离合结构在工业传动场景中应用覆盖极广，从常规的机床主轴进给传动链、轻工包装设备的间歇动力切换，到小型试验台架的动力通断控制，都能见到这类结构的身影。不同于单片离合的扭矩传递上限限制，多片结构通过叠合多组摩擦副，可在同等径向安装尺寸下传递更大的输出扭矩，同时保持离合动作的平顺性，避免动力接合瞬间的冲击对后端负载造成损伤。

　　从实际使用需求出发，这类离合组件的核心功能是在主动轴持续运转的状态下，实现从动端的动力接合与切断，不需要频繁启停主动力源，就能完成负载端的启停、换向或是过载保护动作。在很多需要频繁启停动作的工位上，直接启停主电机不仅会造成电网冲击，还会大幅缩短电机的使用寿命，而通过多片离合进行动力切换，动作响应速度快，摩擦副磨损后可通过调整压紧间隙补偿磨损量，后期维护成本更低。

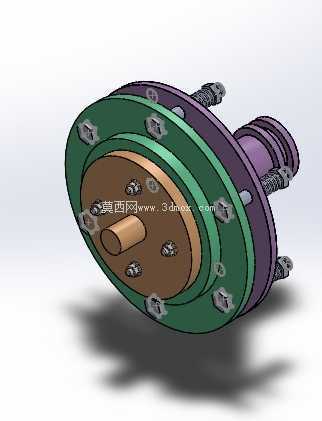

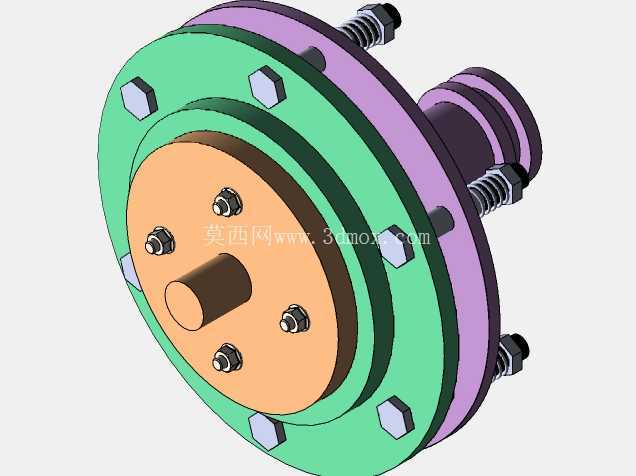

　　设计这套结构时，首先要明确安装边界的约束条件：输入端采用轴孔配合的连接方式，通过平键传递输入扭矩，轴伸长度控制在合理范围内，避免过长的轴伸造成悬臂弯曲变形，影响离合片的贴合均匀度；输出端同样采用同轴轴伸结构，整体安装法兰的螺栓孔采用圆周均布设计，适配常规的安装基座孔位，不需要额外加工转接法兰就能直接固定在设备墙板上。径向尺寸上，最外侧的压盘外径控制在紧凑范围内，不会和周边的传动轮、防护罩产生运动干涉，轴向总长度适配常规传动箱的安装空间，不需要对原有设备的传动布局做大幅改动就能完成替换安装。

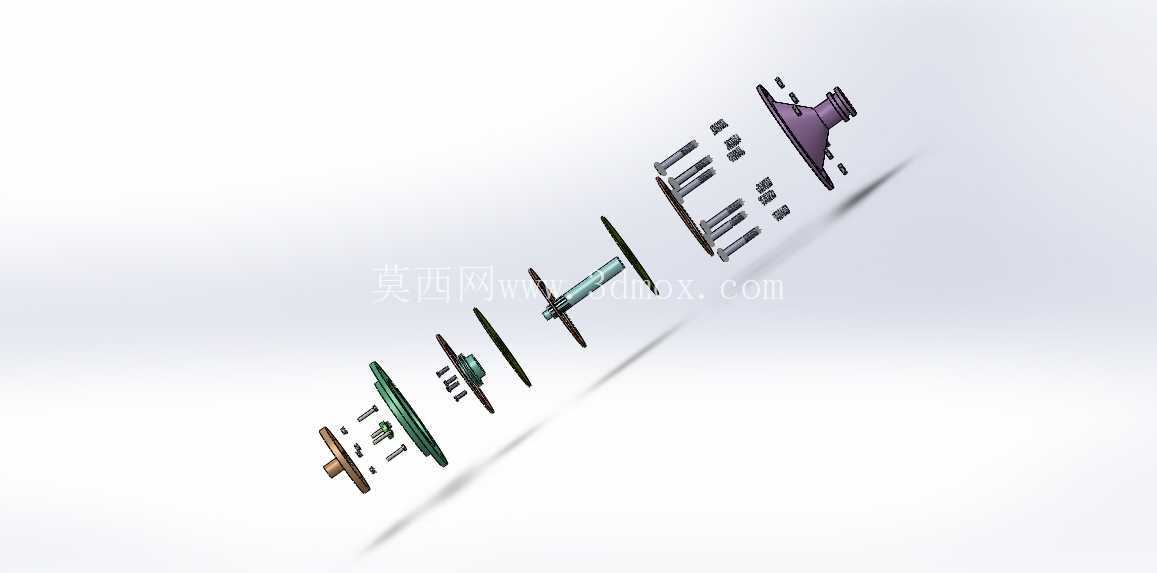

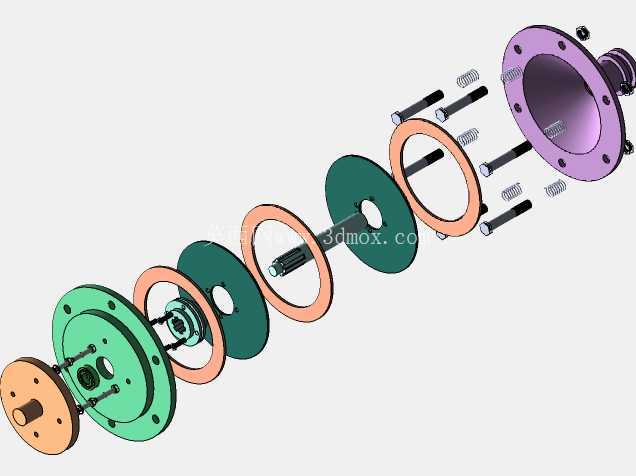

　　结构细节上，摩擦片组分为主动片与从动片交替叠合布置，主动片通过外齿和输入端的壳体啮合，从动片通过内花键和输出轴的花键段配合，每一片摩擦片的平面度都有严格要求，保证接合时整个摩擦面均匀接触，不会出现局部偏磨导致的扭矩传递不稳定。压紧机构采用周向均布的弹簧组件提供接合压力，弹簧的预压缩量经过匹配计算，既保证额定扭矩传递时不会出现打滑，又能在过载时通过摩擦片打滑实现过载保护，避免过大的冲击扭矩损坏后端的精密传动部件。分离动作通过外部的拨叉推动分离轴承实现，拨叉的作用点布置在压盘的受力中心位置，保证分离时压盘平行后退，不会出现偏斜导致摩擦片拖滞，减少空转状态下的摩擦片磨损与发热。

　　在实际选型适配时，需要根据传递的额定扭矩、最高工作转速、允许的安装空间来匹配对应的摩擦片数量与弹簧压紧力，摩擦片的材质根据使用场景选择，干摩擦工况下采用耐磨的粉末冶金材质，油浴润滑工况下可以采用纸基摩擦材质，兼顾耐磨性能与接合平顺性。安装过程中要保证输入轴与输出轴的同轴度误差控制在允许范围内，同轴度过大会导致摩擦片偏载，局部磨损加剧，同时会产生额外的径向载荷，影响轴承的使用寿命。日常维护时只需要定期检查摩擦片的磨损量，当总磨损量超过调整间隙时，调整压紧机构的调整螺母，补偿磨损带来的间隙变化，就能恢复额定的扭矩传递能力，不需要整体更换整个组件，维护操作十分便捷。

　　这类多片离合结构相比其他类型的离合装置，在同扭矩等级下体积更小，转动惯量更低，离合动作的响应速度更快，非常适合安装空间受限、需要频繁离合动作的传动场景，在很多中小型自动化设备、试验台架、轻工机械的传动系统中，都是动力切换部件的首选方案。建模过程中对每一片摩擦片的齿形、花键配合间隙、弹簧安装孔位都做了精准还原，所有配合面的尺寸公差都按照常规机械设计标准选取，可直接用于结构验证、安装干涉检查以及后续的工程出图参考。
