航空支柱油缸配套下面板起落承力构件

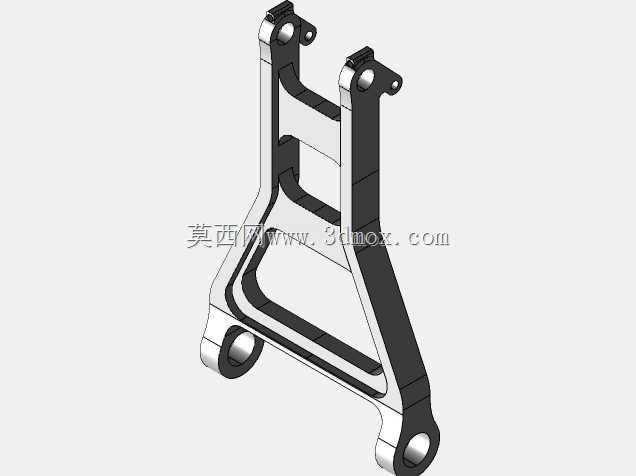

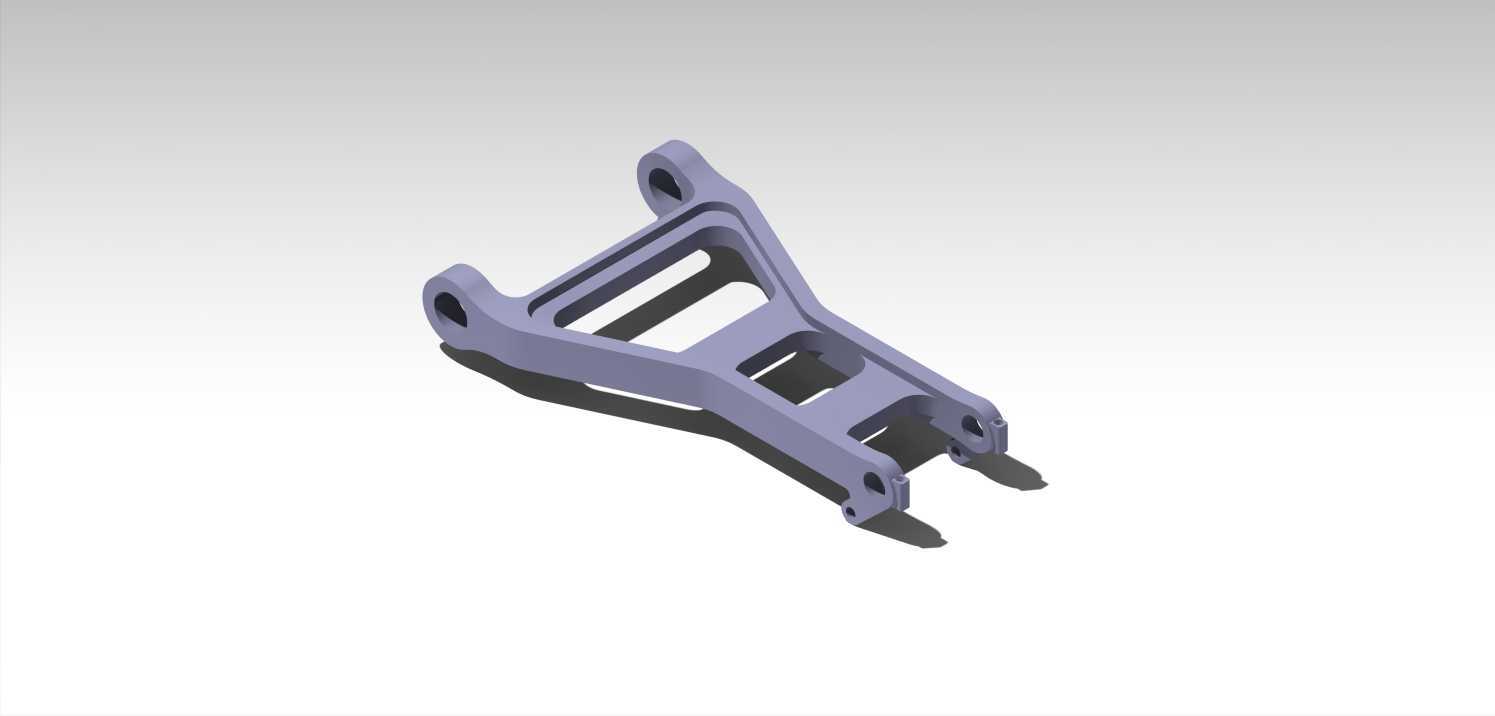

该构件作为航空起落架系统中与支柱油缸直接配合的下面板承力部件，主要应用于固定翼航空器的主起落架承力传力路径中，承担着陆冲击载荷传递、地面滑跑载荷分散以及支柱油缸安装定位的核心作用。在航空器进近着陆阶段，机轮触地瞬间产生的垂向冲击载荷会先通过轮架传递至该构件，再经由构件上的铰接安装位传导至支柱油缸的缓冲结构，最终分散至机身承力框，整个传力路径的设计直接决定了起落架的抗冲击冗余度。从结构设计思路来看，该构件采用了镂空式桁架承力布局，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，通过非承力区域的材料去除实现构件减重，适配航空装备对结构重量的严苛控制要求；构件两端的铰接孔位同轴度公差控制在0.02mm以内，保证与销轴配合时无偏载卡滞，中部的镂空槽道同时预留了液压管路、传感器线束的敷设空间，避免部件运动过程中出现管线干涉。在安装边界层面，构件上端的双叉耳结构直接与支柱油缸的外筒下端法兰对接，安装孔位采用铰制孔配合设计，可传递较大的横向剪切载荷；下端的单耳接口连接轮架摇臂，耳片端面的粗糙度要求达到Ra1.6，保证铰接转动时的耐磨性能；构件整体的外形轮廓完全避让起落架收放路径上的周边结构，在收放作动筒驱动起落架舱内收纳时，不会与舱门、机身框梁、液压管线等周边部件发生运动干涉。实际工况下，该构件需要承受垂向3倍以上着陆冲击载荷、地面滑跑时的侧向偏航载荷以及刹车过程中的纵向制动力矩，因此结构的应力集中区域均做了圆弧过渡处理，避免交变载荷作用下出现疲劳裂纹；铰接孔位内部设计有衬套安装台阶，可更换耐磨衬套来提升构件的全生命周期维护性，无需因孔位磨损整体更换构件，降低运维成本。构件的壁厚分布经过拓扑优化处理，主承力路径上的壁厚比非承力区域厚40%，在重量与强度之间取得最优平衡，表面的阳极氧化处理层可适应高空低温、高湿以及沿海机场盐雾环境下的防腐蚀要求，无需额外增加表面防护结构即可满足长期使用要求。
