航空起落架从动连杆上部结构设计

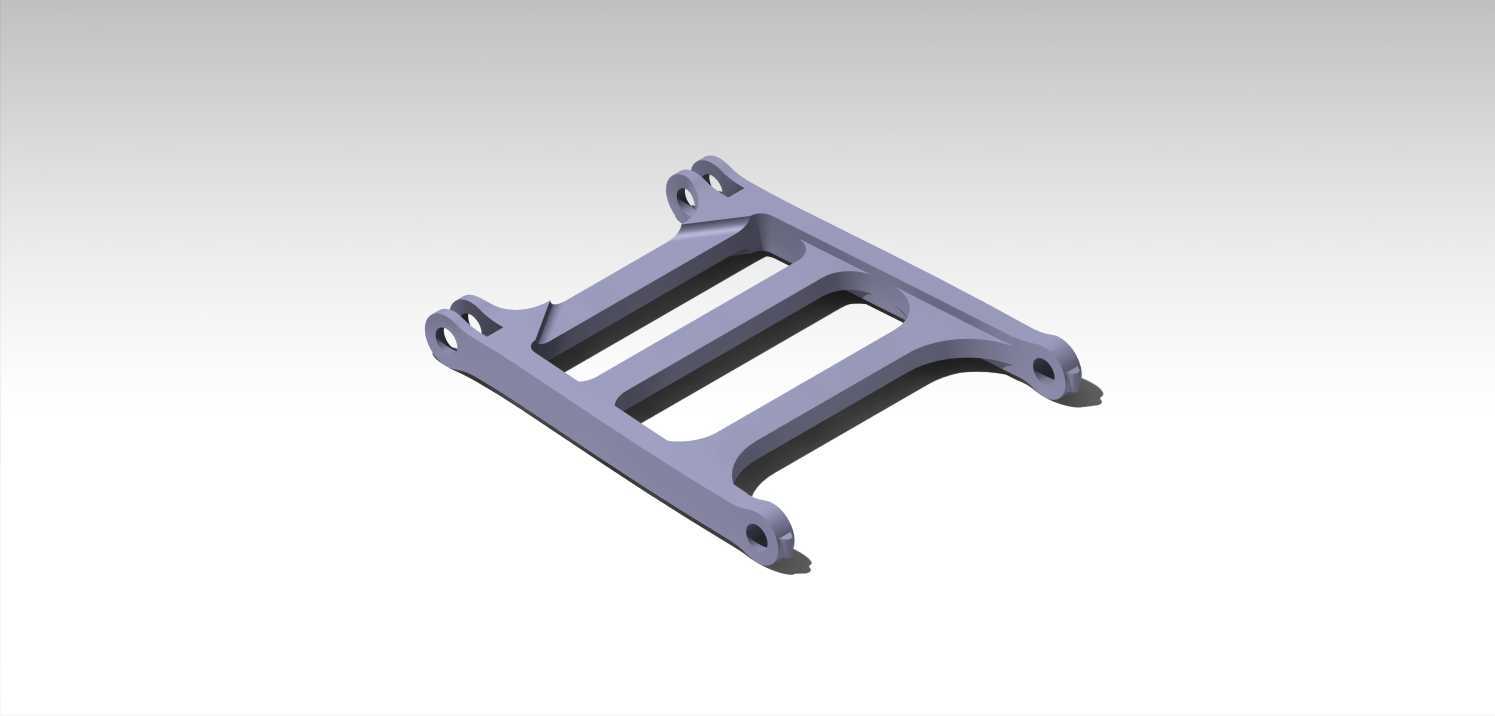

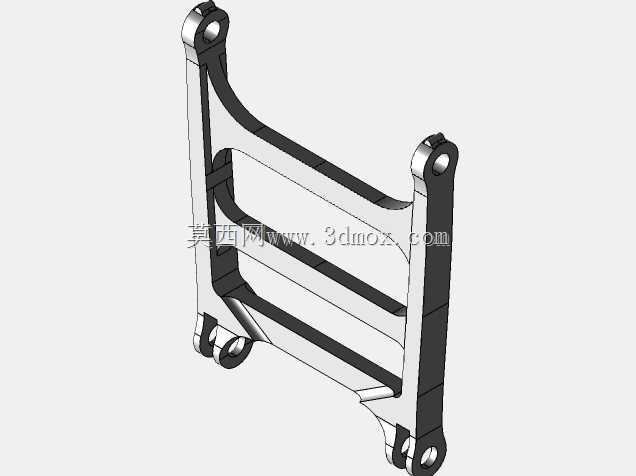

在民用及通用航空飞行器的起落架系统中，从动连杆作为承担载荷传递、运动约束的核心承力构件，其上部结构的设计合理性直接决定了起落架收放过程的平顺性与着陆阶段的载荷承载可靠性。该构件安装于起落架支柱与机身铰接点之间的传动链路中，主要作用是在起落架收放动作时配合作动筒完成运动轨迹的约束，避免收放过程中出现机构卡滞、运动干涉问题，同时在飞机着陆滑跑阶段，将地面传递的垂直冲击载荷、水平方向的刹车载荷部分传递至机身主承力框，分散局部应力集中。从结构设计逻辑来看，该连杆采用了镂空式桁架构型，主体为三纵梁式的框架结构，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能去除非承力区域的材料冗余，有效降低了构件自身重量，契合航空结构件轻量化的设计原则。构件两端的铰接耳片位置做了局部加厚处理，耳片孔位周边设计有凸台强化结构，能够降低铰接位置的接触应力，避免长期交变载荷作用下出现耳片开裂、孔位变形等失效问题。安装边界方面，构件两端的铰接孔位同轴度公差控制在较高精度等级，耳片端面的平面度要求满足铰接衬套的装配贴合需求，整体外形轮廓在收放运动包络内预留了足够的安全间隙，不会与周边的液压管路、轮舱结构、护板构件发生运动干涉。在实际工况适配性上，该结构的截面过渡位置均采用了大圆角过渡设计，避免了尖锐棱角带来的应力集中问题，能够承受着陆瞬间的冲击载荷以及滑跑过程中的交变振动载荷，适配固定翼飞机起落架的典型使用场景。建模过程中严格遵循航空结构件的设计规范，对承力路径的走向做了优化，让载荷能够沿着连杆的主体梁结构顺畅传递，减少局部应力突变的风险，同时兼顾了后续机加工、表面处理的工艺可行性，耳片位置的结构尺寸预留了衬套压装、紧固件安装的操作空间，无需额外做工艺避让即可完成装配作业。
