俄制航空座舱计时钟结构设计

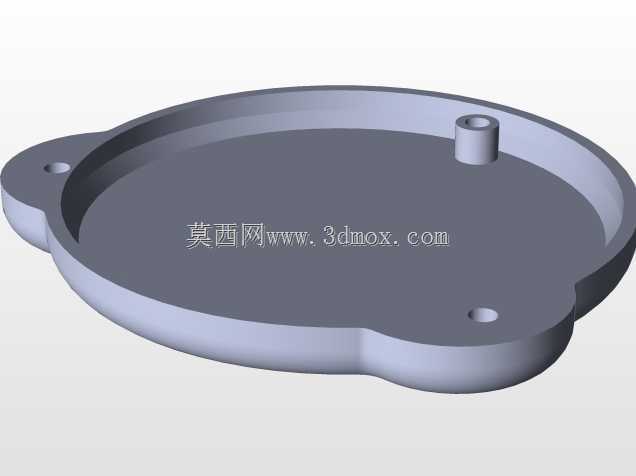

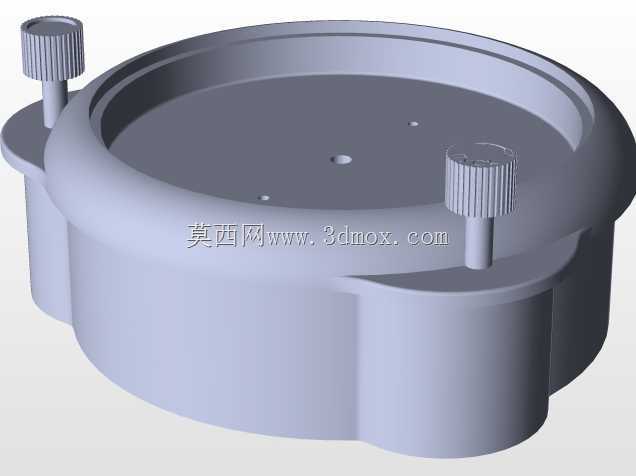

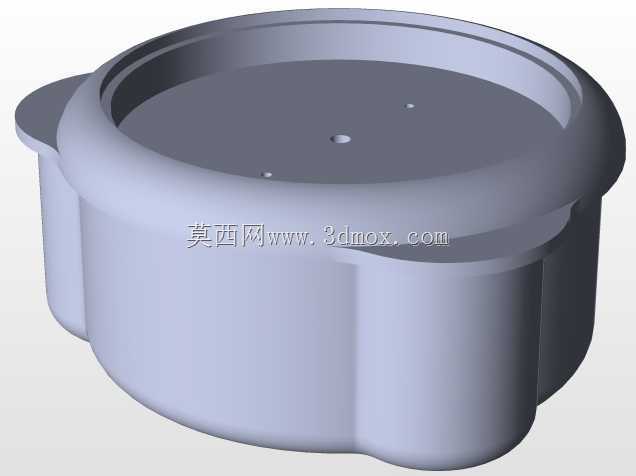

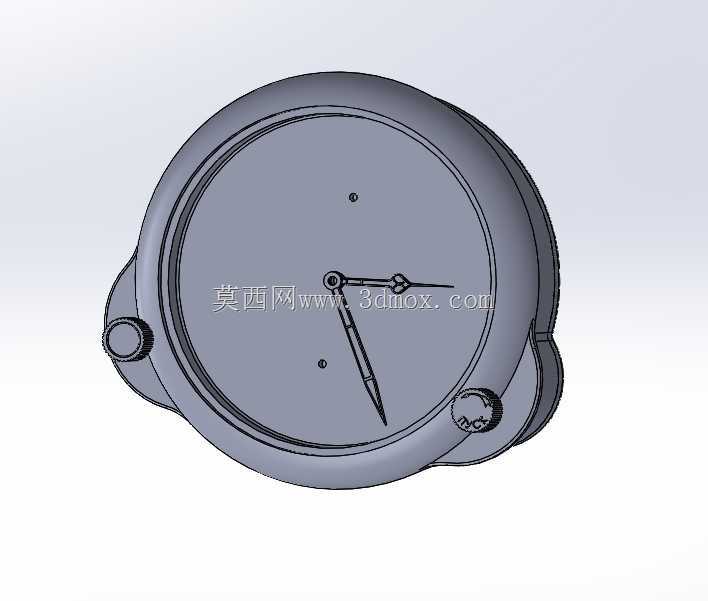

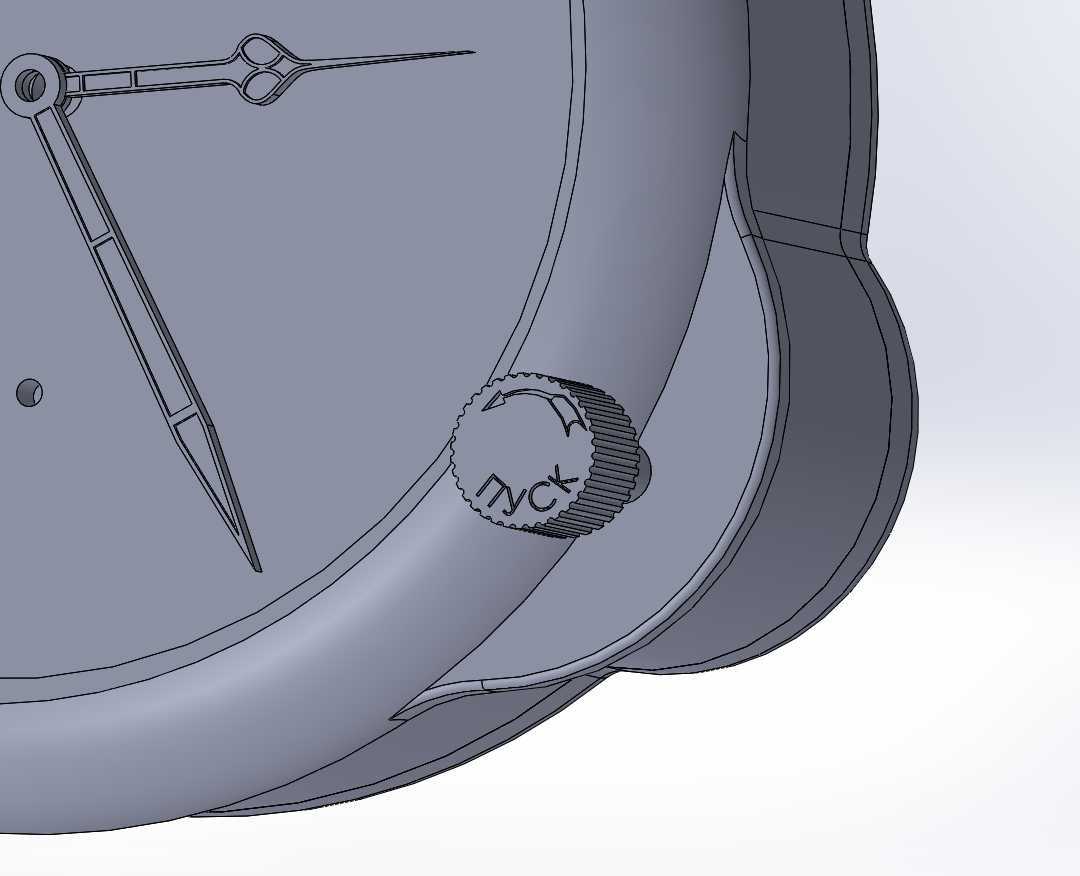

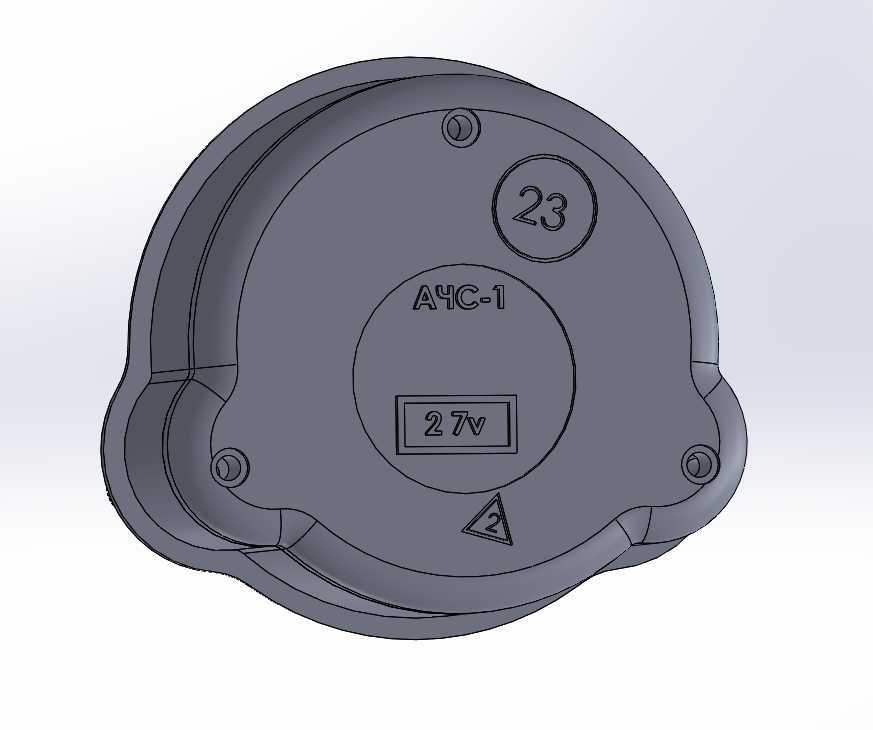

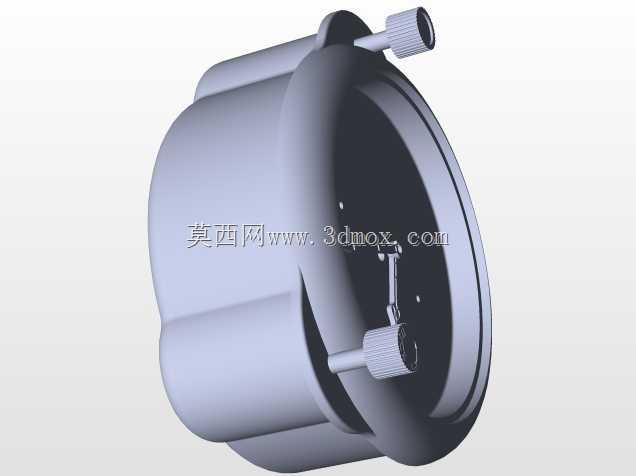

这款航空座舱计时装置主要适配固定翼、旋翼类飞行器的座舱仪表板安装场景，是飞行过程中机组用于航时记录、节点计时、特情处置时间校准的核心机载计时部件，在通用航空、退役军机复刻、模拟飞行座舱搭建场景中都有明确的使用需求。从结构设计逻辑来看，整体采用圆形壳体作为主体承载结构，壳体两侧设置的凸耳结构是安装定位的核心边界，安装时通过凸耳上的固定点位与仪表板预留安装位配合，可实现快速拆装与检修，壳体侧边设置的两个调校旋钮，分别对应时间调校、计时功能启停复位的操作需求，旋钮表面做了滚花防滑处理，适配飞行员佩戴飞行手套时的盲操作场景，避免操作打滑影响调校效率。表盘部分采用平面密封结构，与壳体之间设置密封压合结构，可满足座舱内高低温交变、轻微压差环境下的防尘防渗漏要求，避免舱内环境中的凝露、浮尘进入机芯影响计时精度。指针组件采用轻量化金属材质制作，时针短粗、分针细长的区分设计，可让飞行员在快速扫视仪表时快速读取时间信息，表盘上设置的两个定位凹点是指针归零校准的基准标记，装配时可通过该标记快速对齐指针初始位置，降低装配调校的工时消耗。从安装边界来看，整体壳体的外圆尺寸适配通用航空仪表的标准开孔尺寸，壳体后侧预留的机芯容纳腔与接线让位空间，可兼容传统机械机芯与石英机芯的换装需求，不需要额外修改仪表板开孔即可完成不同配置版本的替换。壳体外侧的轮廓做了圆弧过渡处理，没有尖锐棱角，既可以避免安装过程中划伤座舱内饰与操作人员，也能降低飞行过程中应力集中导致的壳体开裂风险。在功能设计上，除基础的时间显示功能外，侧边的副旋钮可触发短时计时功能，满足飞行过程中记录转弯时长、燃油检查间隔、空域等待时间等场景的使用需求，不需要额外携带独立计时设备，减少座舱内的设备冗余。整个结构的壁厚设计兼顾了轻量化与结构强度要求，壳体采用轻质合金材质的设计思路，在满足机载设备抗振动、抗冲击要求的前提下，尽可能降低整体重量，减少机载设备的重量负载。
