轻量化美铝轴承支撑结构设计

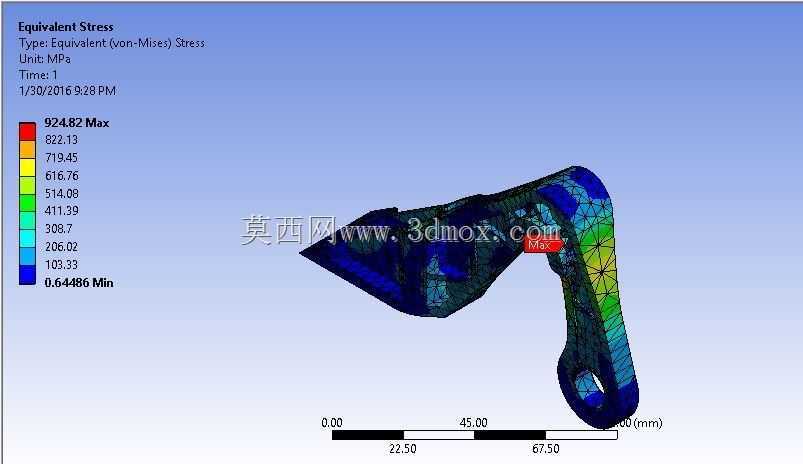

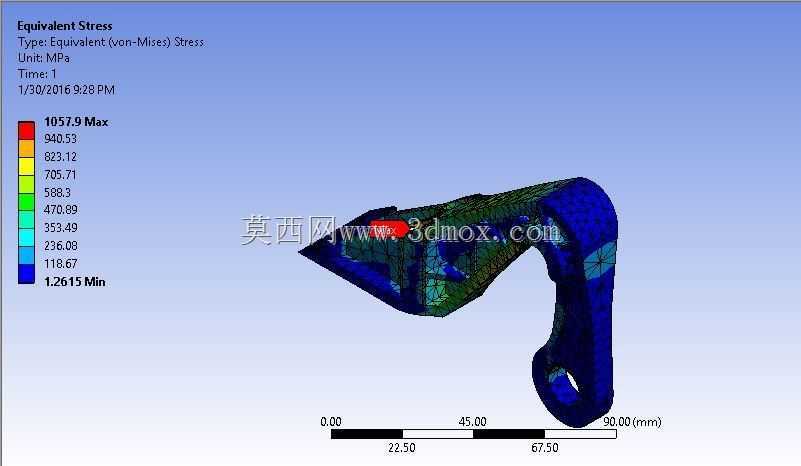

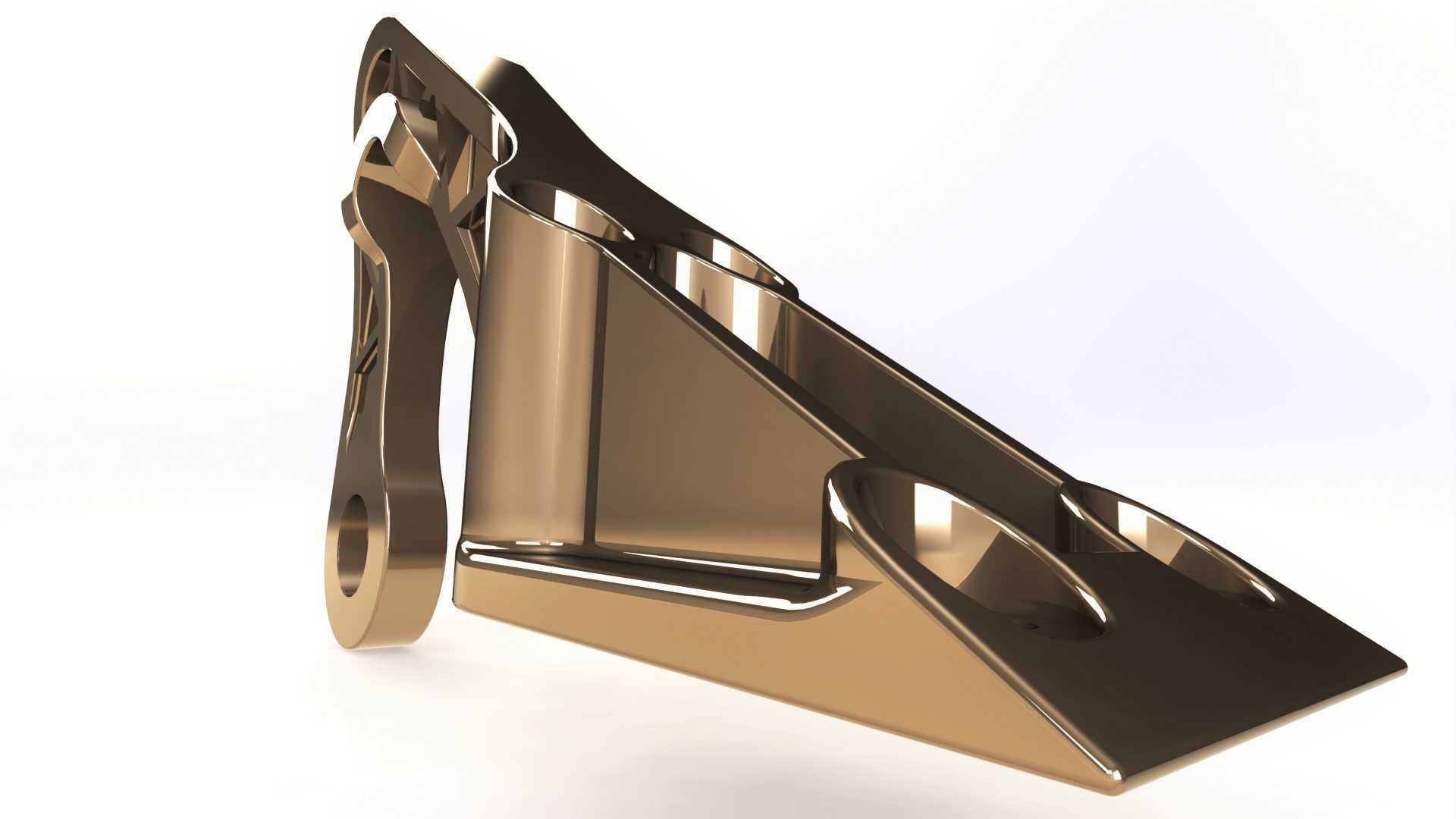

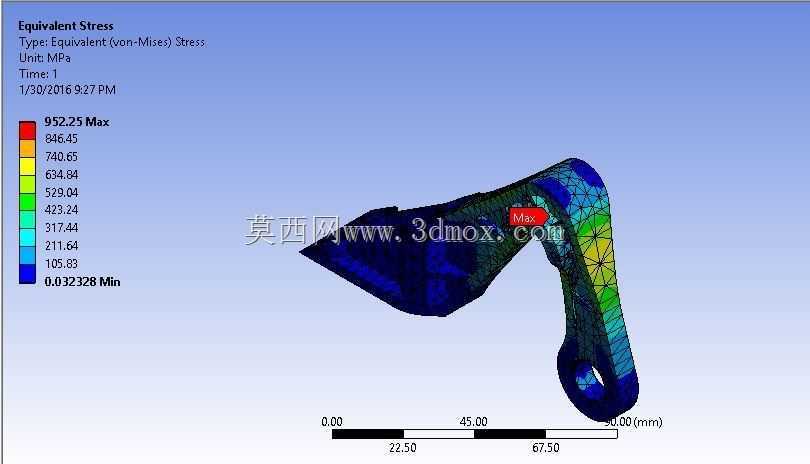

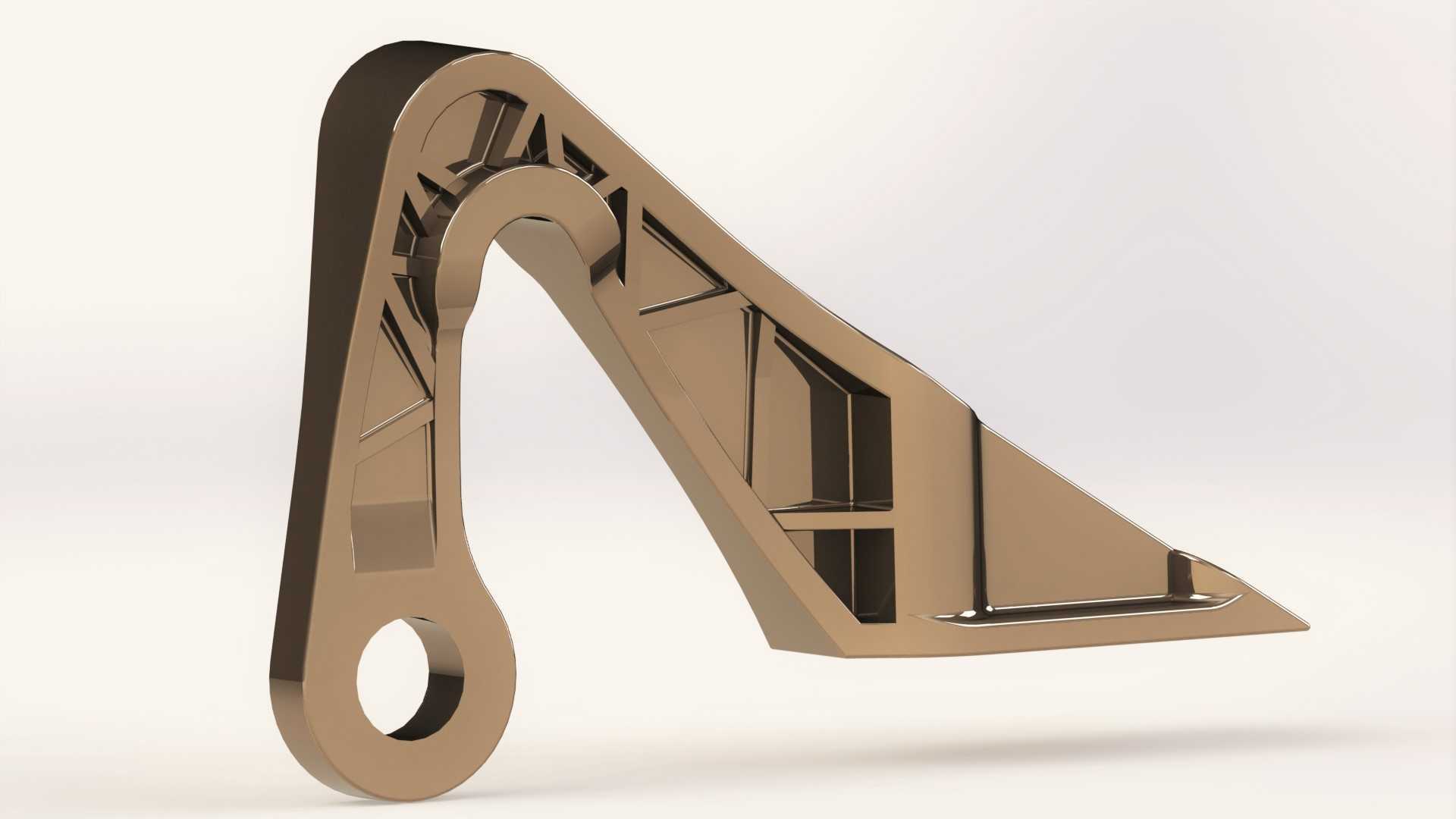

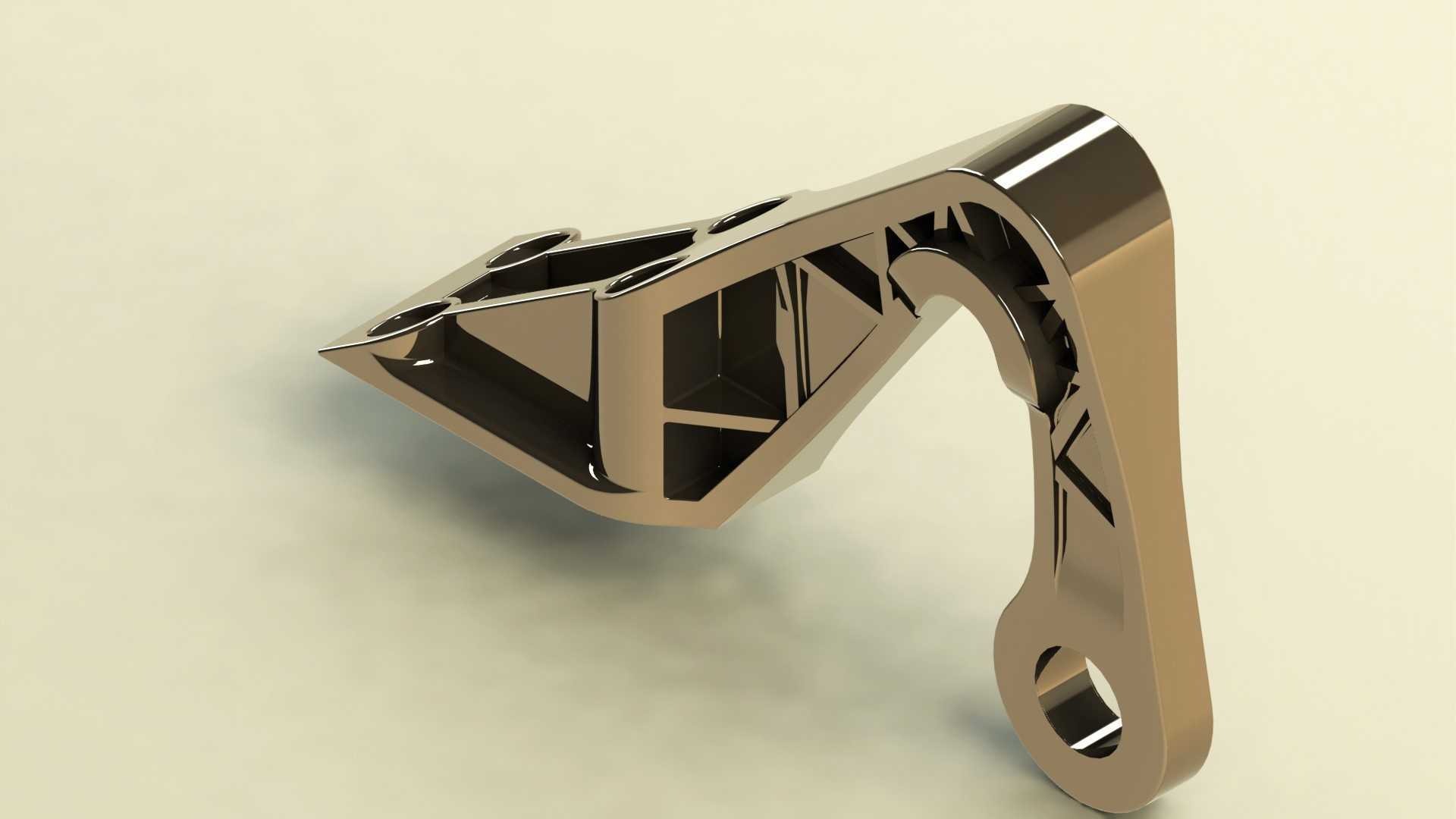

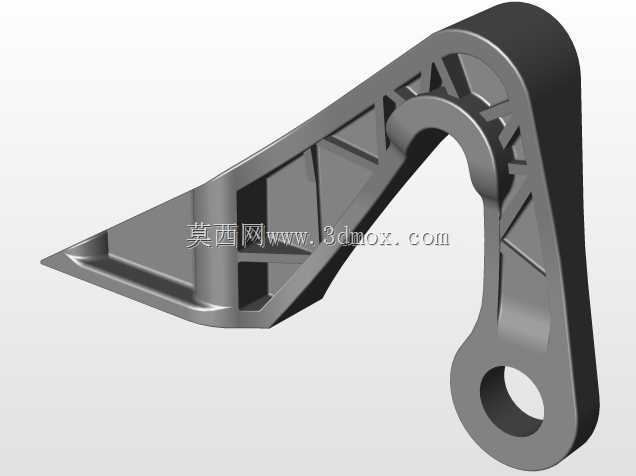

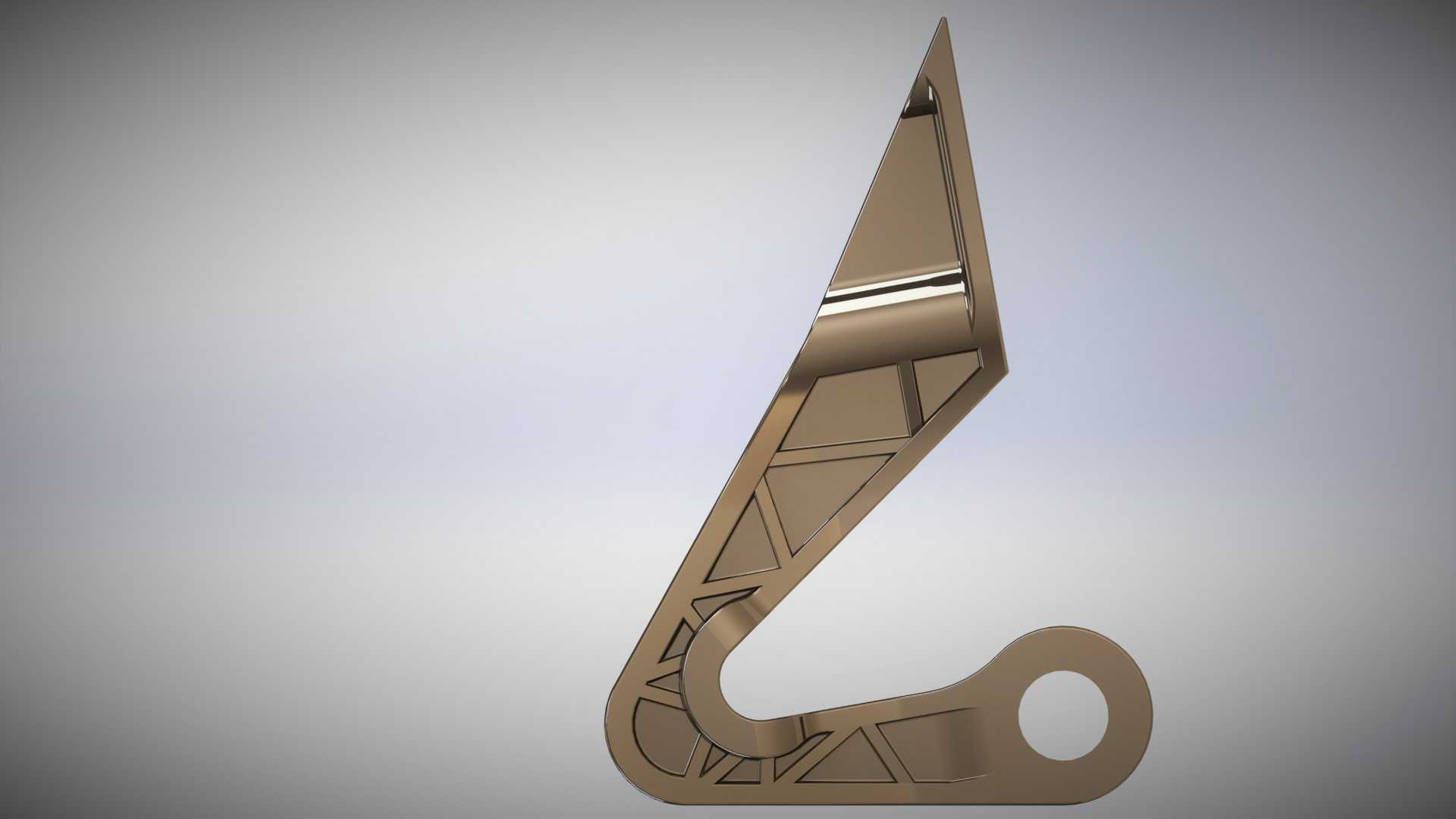

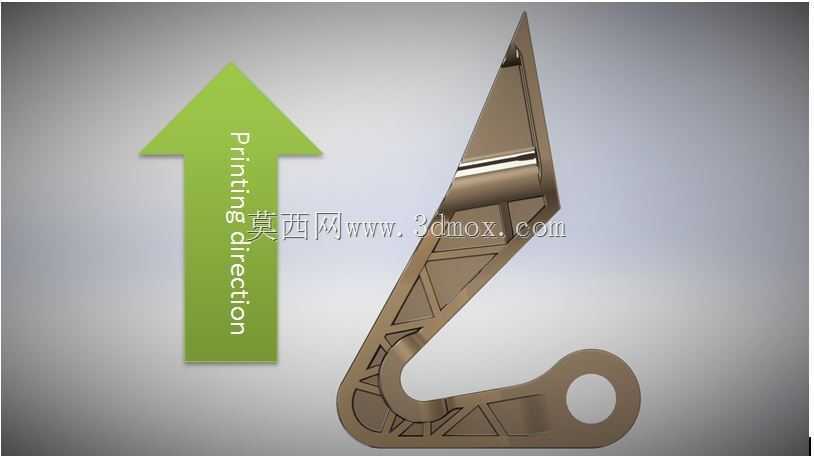

这款铝合金材质的轴承支撑构件，主要面向对自重有严格限制的轻量化传动场景，常见于小型自动化输送线、便携作业装备、轻型运动类机械的转轴支撑部位，用来替代传统钢制轴承座，在保证支撑刚度的前提下大幅降低装配端的整体负重。从结构设计逻辑来看，整个构件采用了拓扑优化的思路，在完成有限元等效应力校核后，剔除了所有非受力区域的冗余材料，最终将整体自重控制在313克左右，相比同载荷等级的钢制支架减重幅度超过六成。构件的受力路径经过了针对性梳理，轴承安装端的环形抱持结构做了局部加厚处理，对应应力云图中最高应力区域的壁厚做了梯度过渡，避免应力集中导致的疲劳开裂；连接固定端的弯折臂采用了变截面设计，从安装面到轴承位的截面厚度随弯矩变化逐步调整，既保证了受载时的形变量控制在轴承运转允许的同轴度公差范围内，又不会额外增加不必要的材料消耗。从安装边界来看，构件底部的安装平面预留了标准紧固件的装配空间，两个安装孔的孔位公差按照IT7级精度设计，能够适配常用的内六角螺栓装配，安装时不需要额外加工适配垫片；轴承位的内孔尺寸按照标准深沟球轴承的外圈配合公差加工，装配时可以直接压入对应规格的轴承，不需要额外做衬套适配。整个构件的外形轮廓没有尖锐棱角，所有转角处都做了R角过渡，既减少了加工时的应力残留，也能避免装配作业时的磕碰划伤。在实际应用中，这类轻量化铝制轴承支架尤其适合需要频繁移动的轻型设备，比如便携输送单元、户外作业的小型传动装置，能够有效降低设备的移动负载，同时铝合金本身的耐腐蚀特性也能适应一定湿度的作业环境，不需要额外做表面防锈处理。从应力校核结果来看，构件的最大等效应力远低于铝合金的屈服强度，安全系数留足了1.5倍以上的余量，能够承受额定载荷下的长期交变载荷作用，不会出现塑性变形问题；弯折臂的最大形变量也控制在0.02毫米以内，完全满足轴承运转时的同轴度要求，不会因为支撑变形导致轴承卡滞、异常磨损的问题。
