海军陆战队VMX-22旋翼机外观结构建模

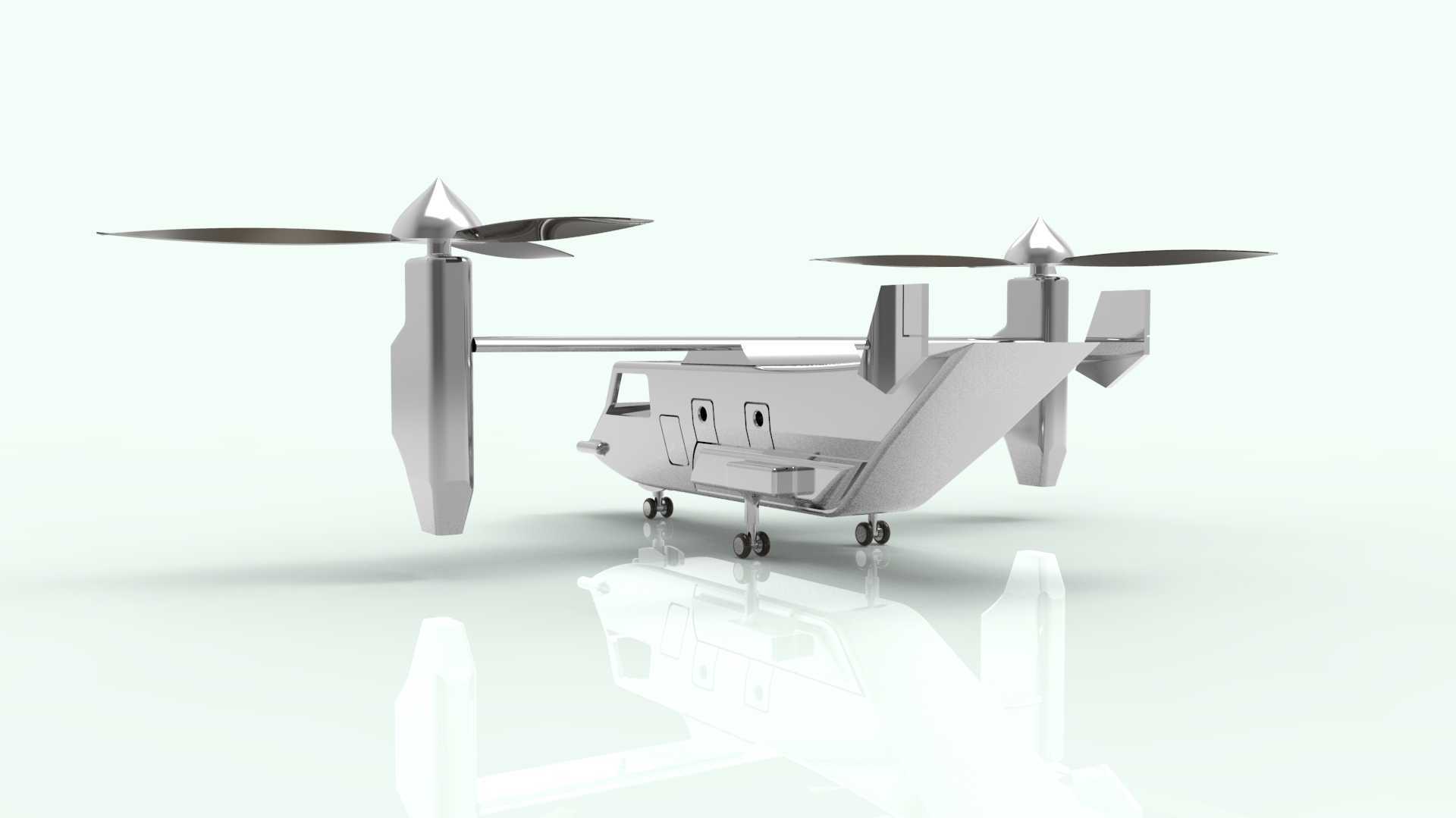

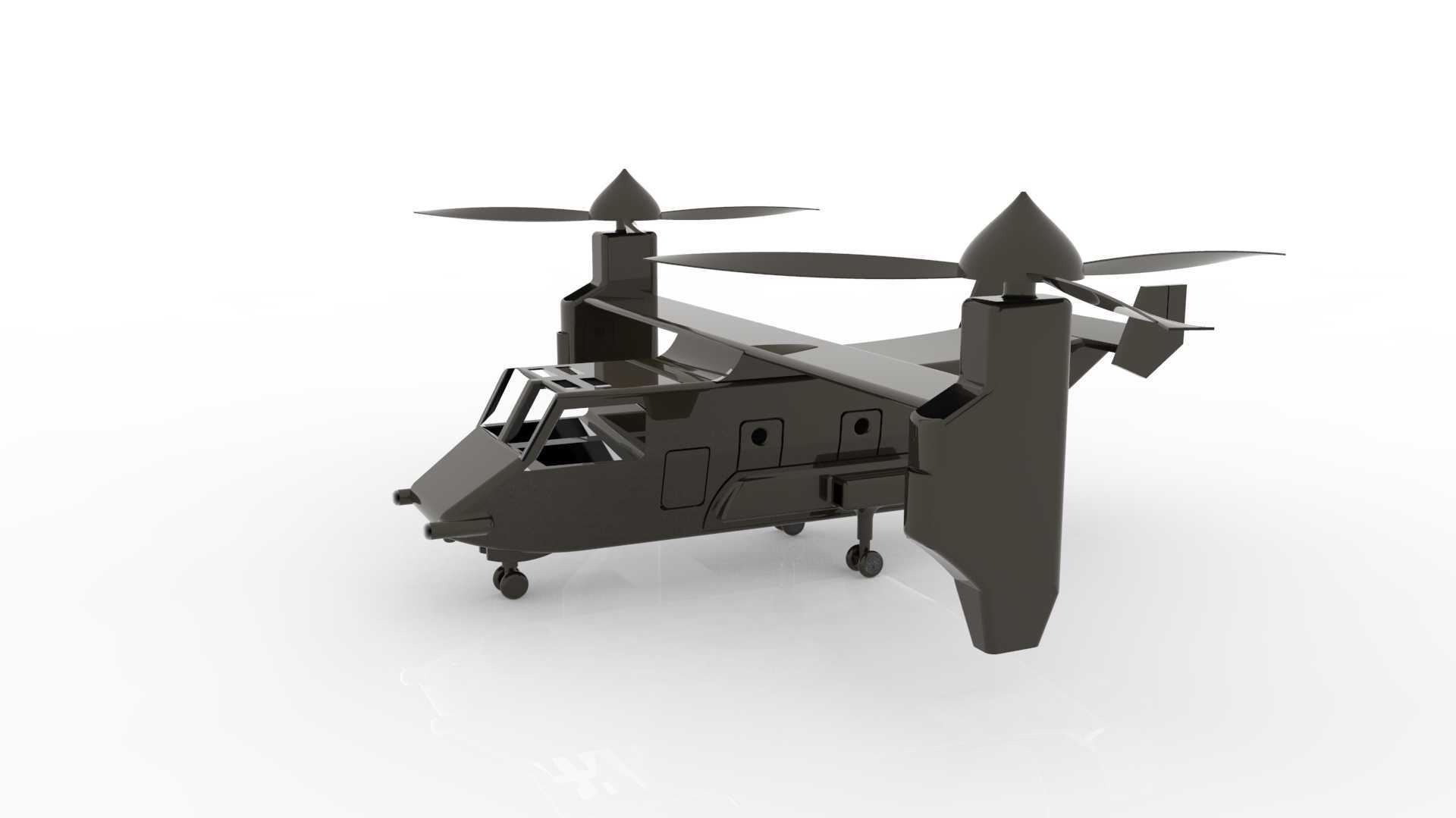

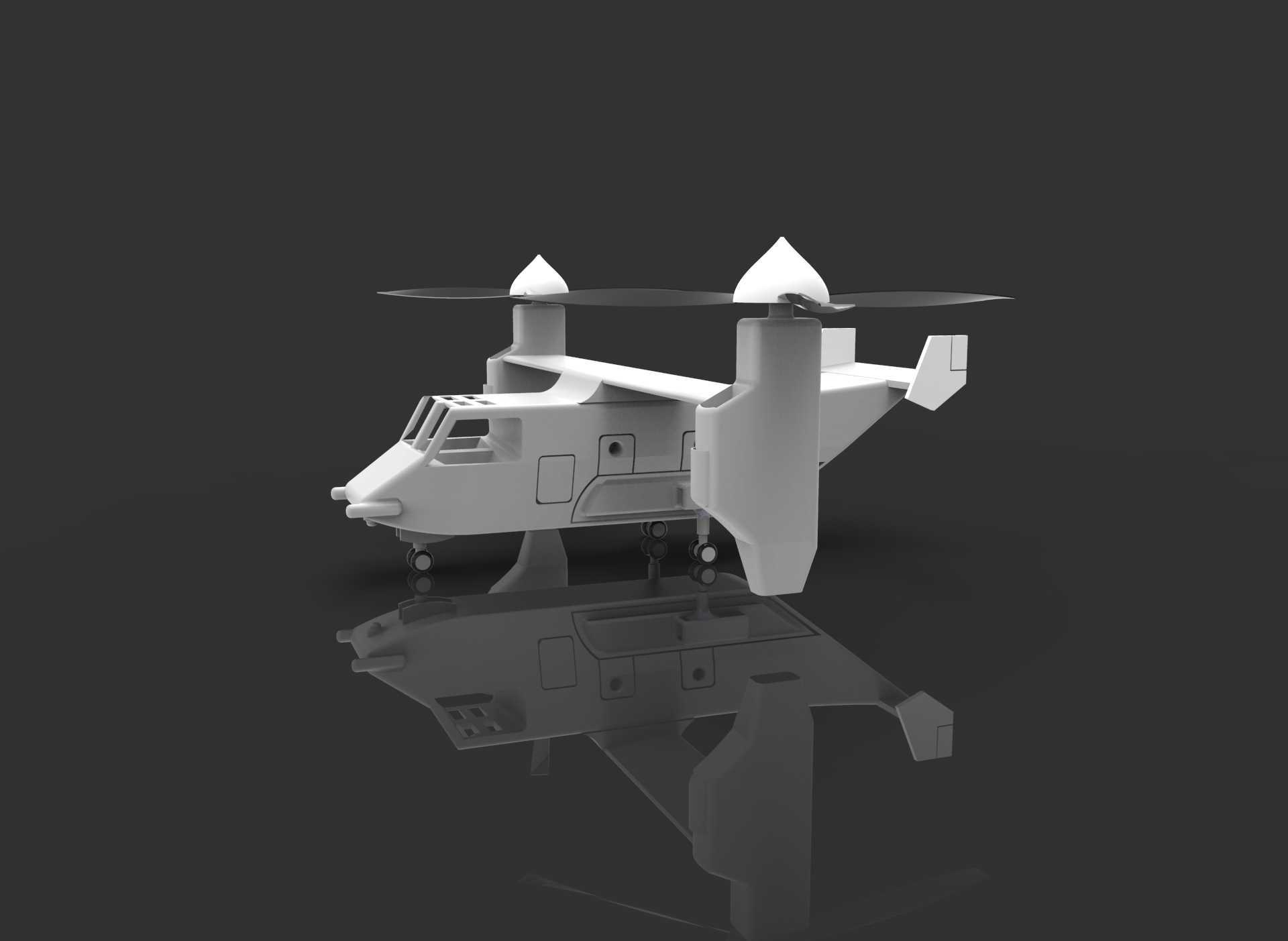

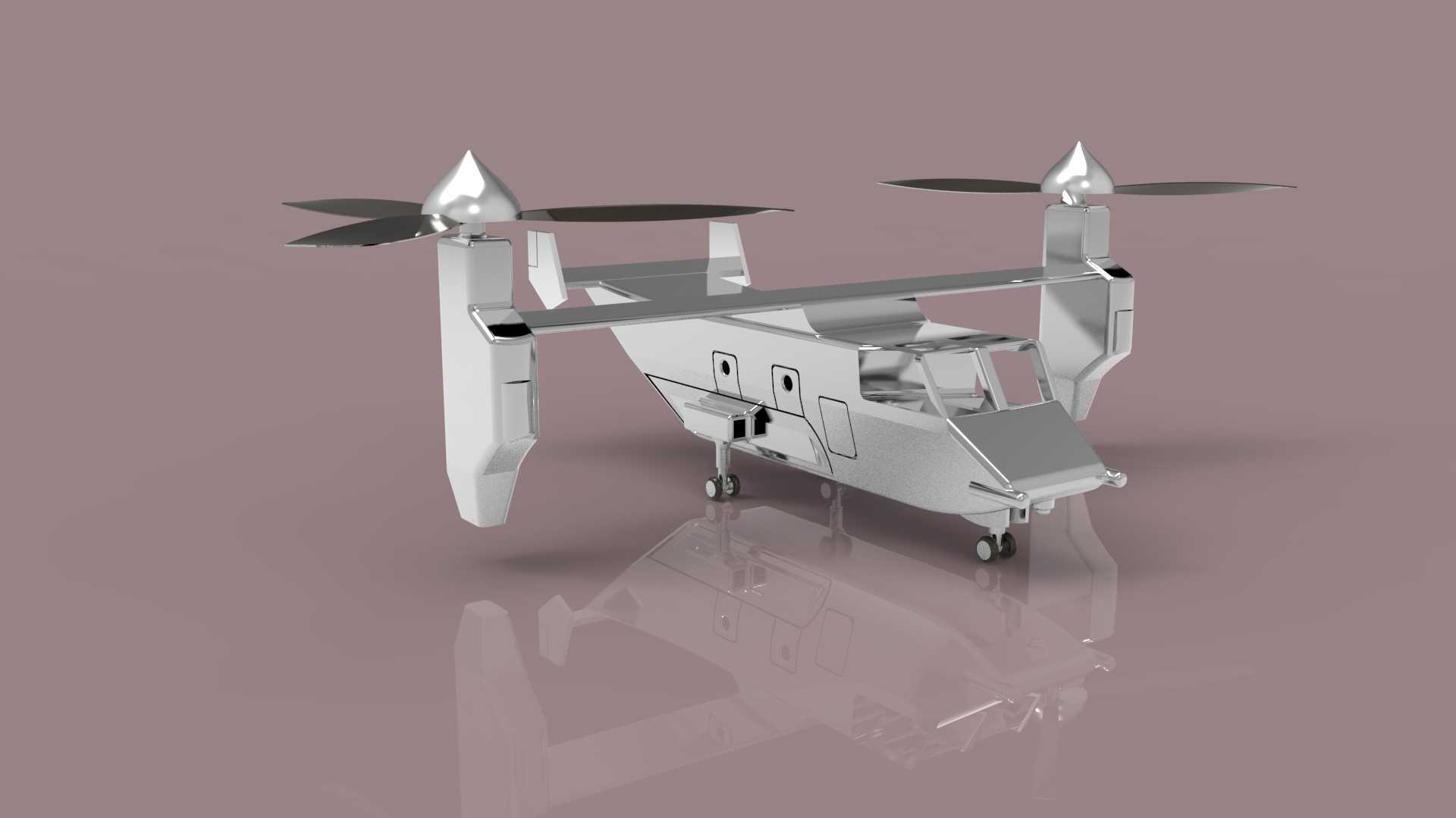

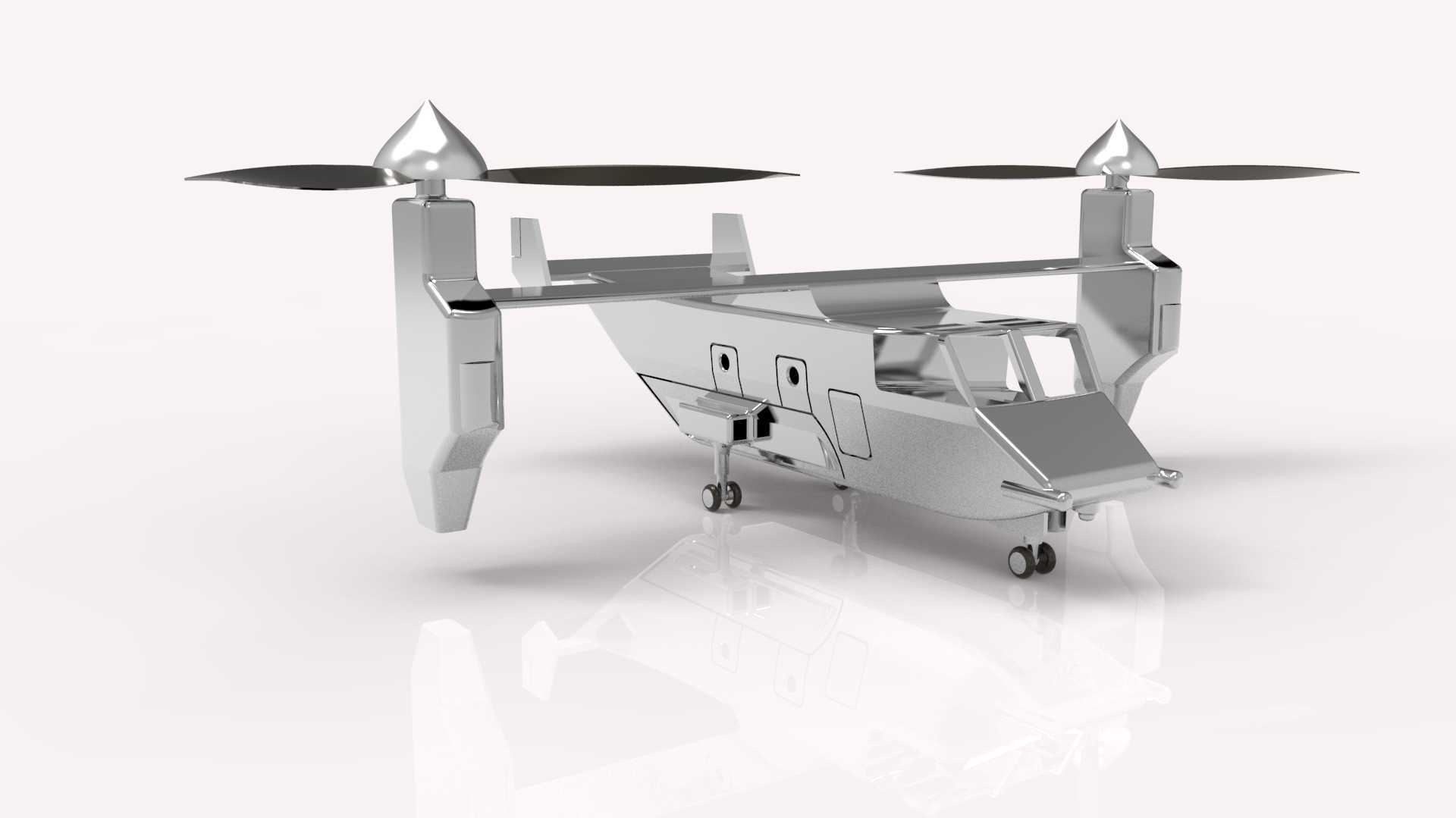

本次建模的VMX-22旋翼机，主要面向海军陆战队两栖作战场景的装备演示、结构推演需求，可用于战术模拟场景中的载具装配校验、作战方案可视化展示环节，也能作为航空装备结构教学的具象化参考载体。从实际用途来看，该类旋翼机兼顾固定翼飞机的高速巡航能力与直升机的垂直起降特性，可在两栖攻击舰甲板、前沿临时起降点无跑道条件下完成投送，承担兵力运输、战术支援、装备转运等任务，适配近海登陆、岛礁部署等复杂作业环境。建模过程中优先还原了倾转旋翼布局的核心结构特征，机翼两端的旋翼舱段与垂尾的红色标识做了分色处理，机身主体采用哑光灰的军用涂装质感，驾驶舱区域预留了透明窗体的结构边界，可清晰观察座舱内部的框架布局。起落架采用前三点式布局，前起落架为单轮结构，主起落架布置在机身下部两侧，建模时严格参照实机的收放舱位置预留了安装间隙，确保起落架收放动作的结构干涉校验可直接基于该模型开展。机身侧面的舱门、舷窗以及机载设备的凸起结构都做了等比例还原，尾翼采用双垂尾高置布局，垂尾向外倾斜的角度经过反复校准，匹配实机的气动外形设计逻辑，机翼展长与机身长度的比例控制在合理区间，可直接导入气动仿真软件做初步的流场校验。设计思路上优先保证外形的装配准确性，所有外露结构的拼接边界都做了公差预留，机身蒙皮的分块线按照实际飞行器的制造工艺划分，避免出现一体化建模导致的结构失真问题。机头下方的传感器凸起、机身侧面的天线基座都做了独立结构建模，可根据后续需求单独拆分做细节深化，旋翼转轴与机翼的连接部位做了加强筋结构的还原，匹配实机倾转机构的受力承载需求。从安装边界来看，模型的整机重心位置设置在机翼弦长的三分之一处，符合旋翼机巡航状态的重心配平要求，起落架的轮距与轴距参数匹配两栖攻击舰甲板的系留点位间距，可直接用于甲板调度模拟场景的布局校验，机身侧面的舱门开启角度预留了足够的人员通行空间，不会与机翼、旋翼结构产生运动干涉。
