经典黑白拼接足球结构设计作品

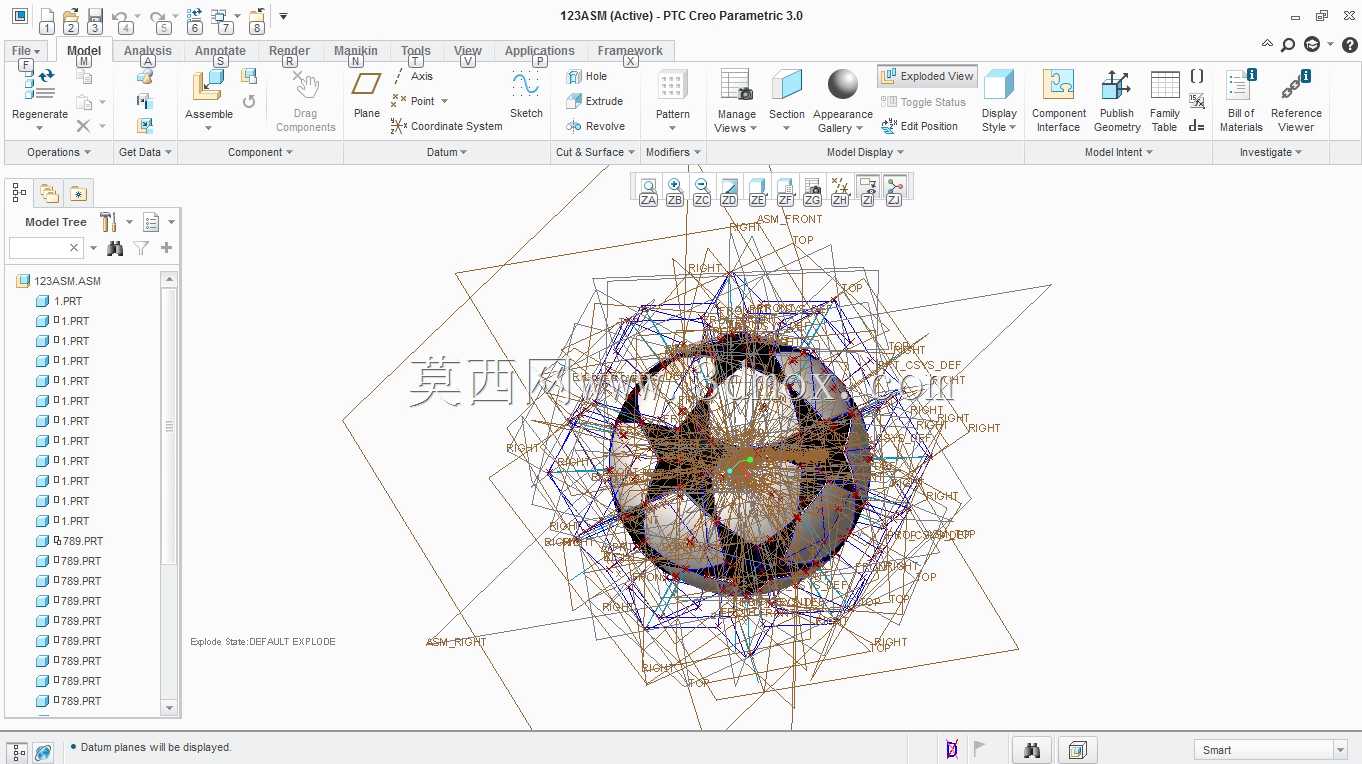

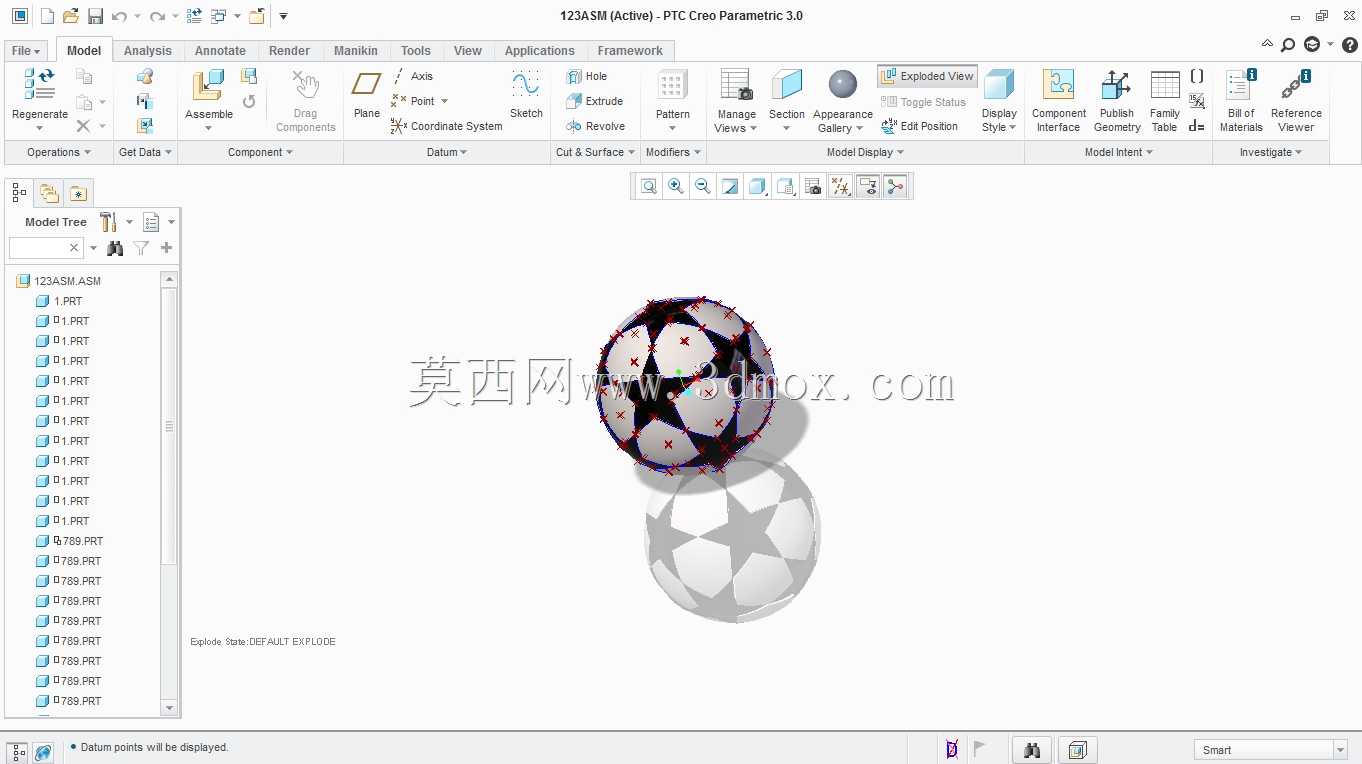

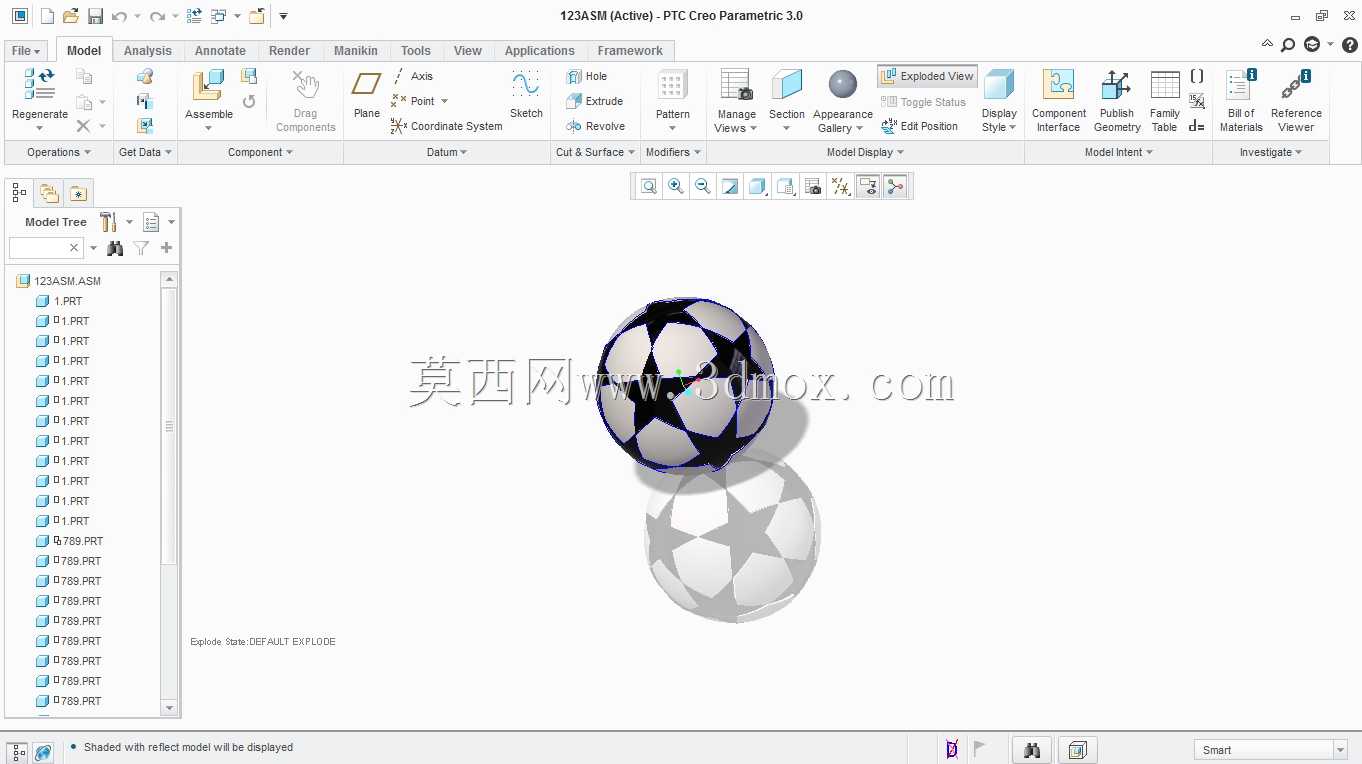

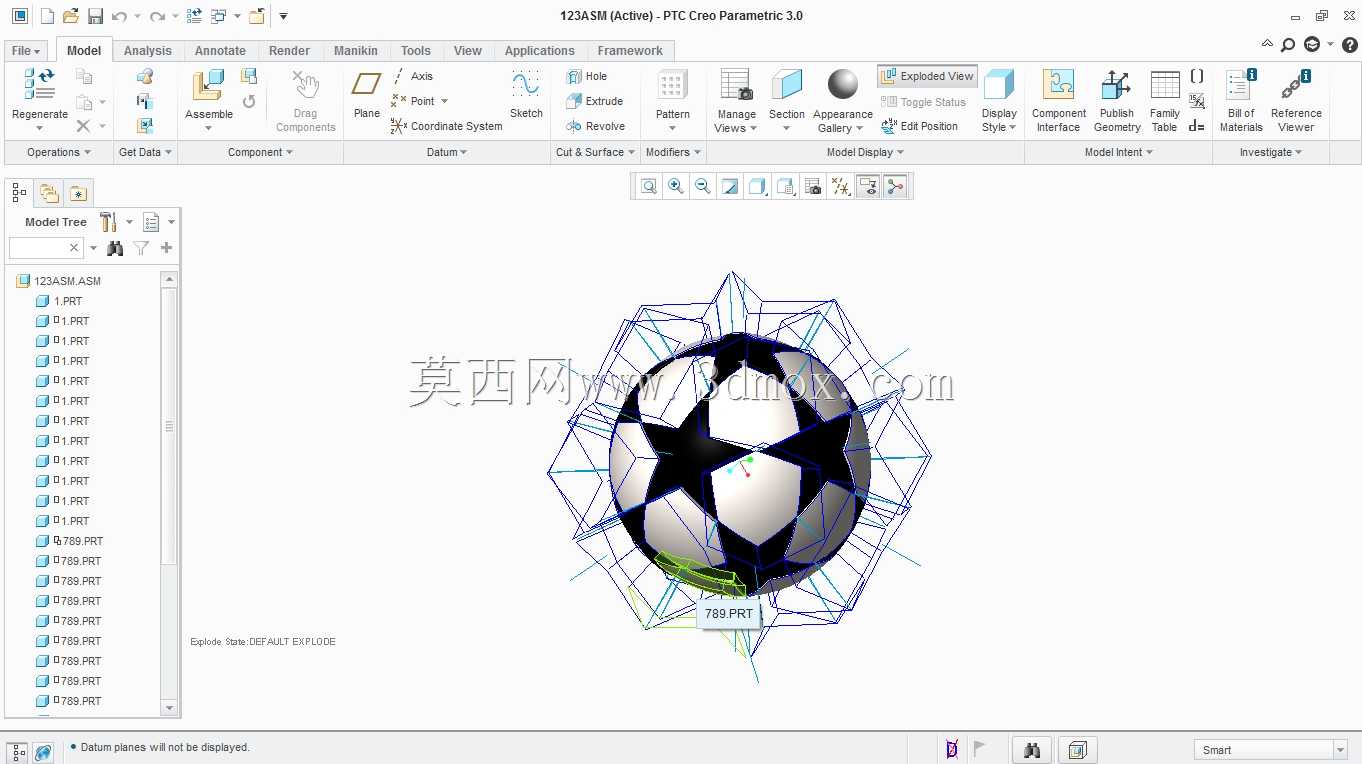

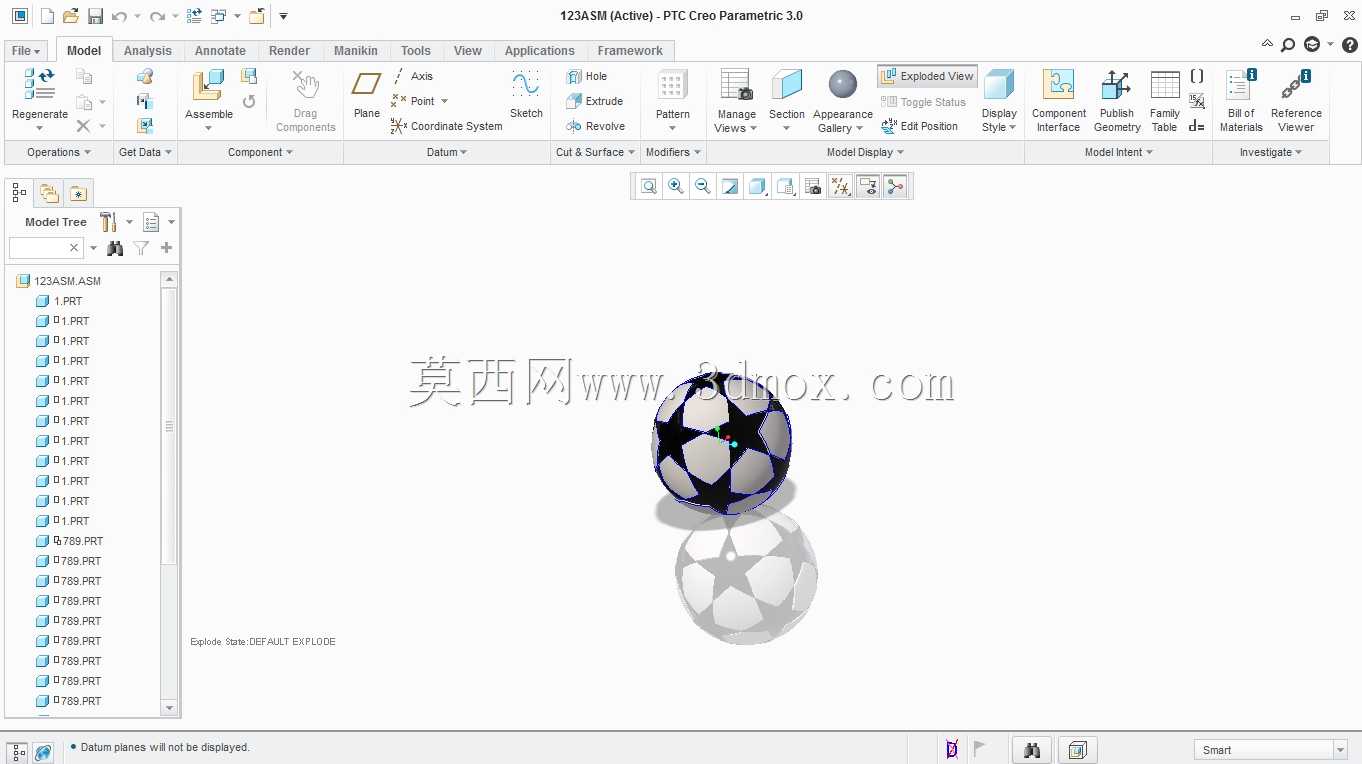

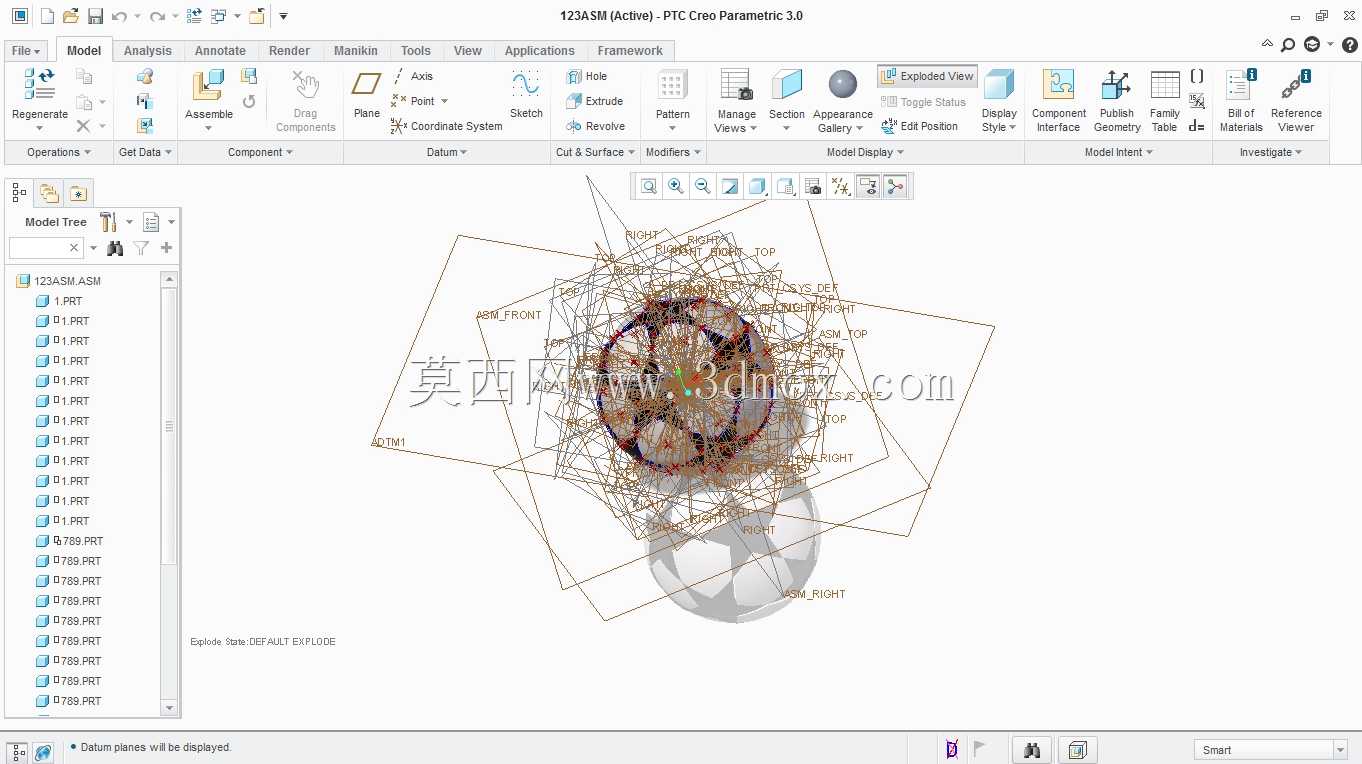

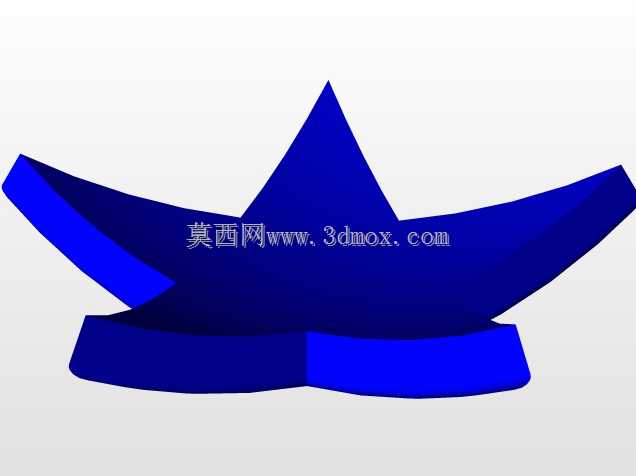

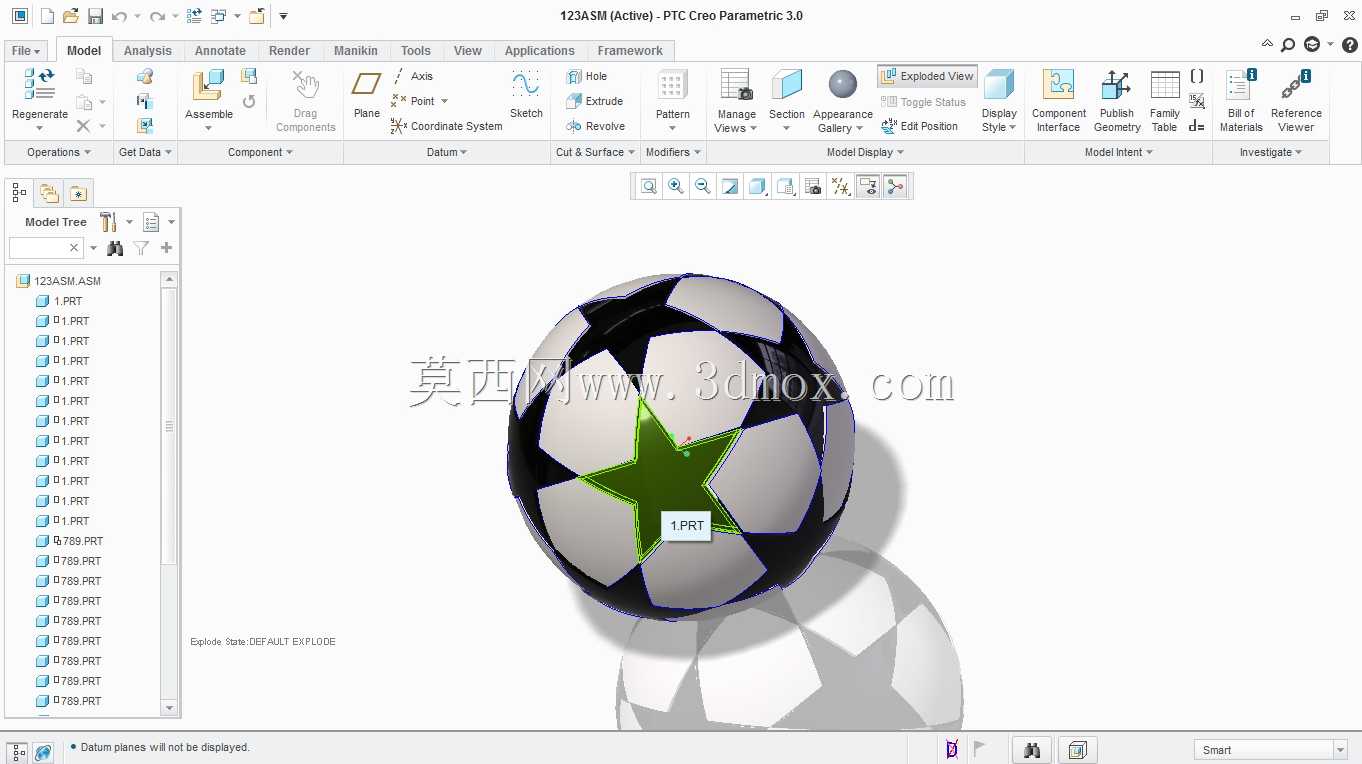

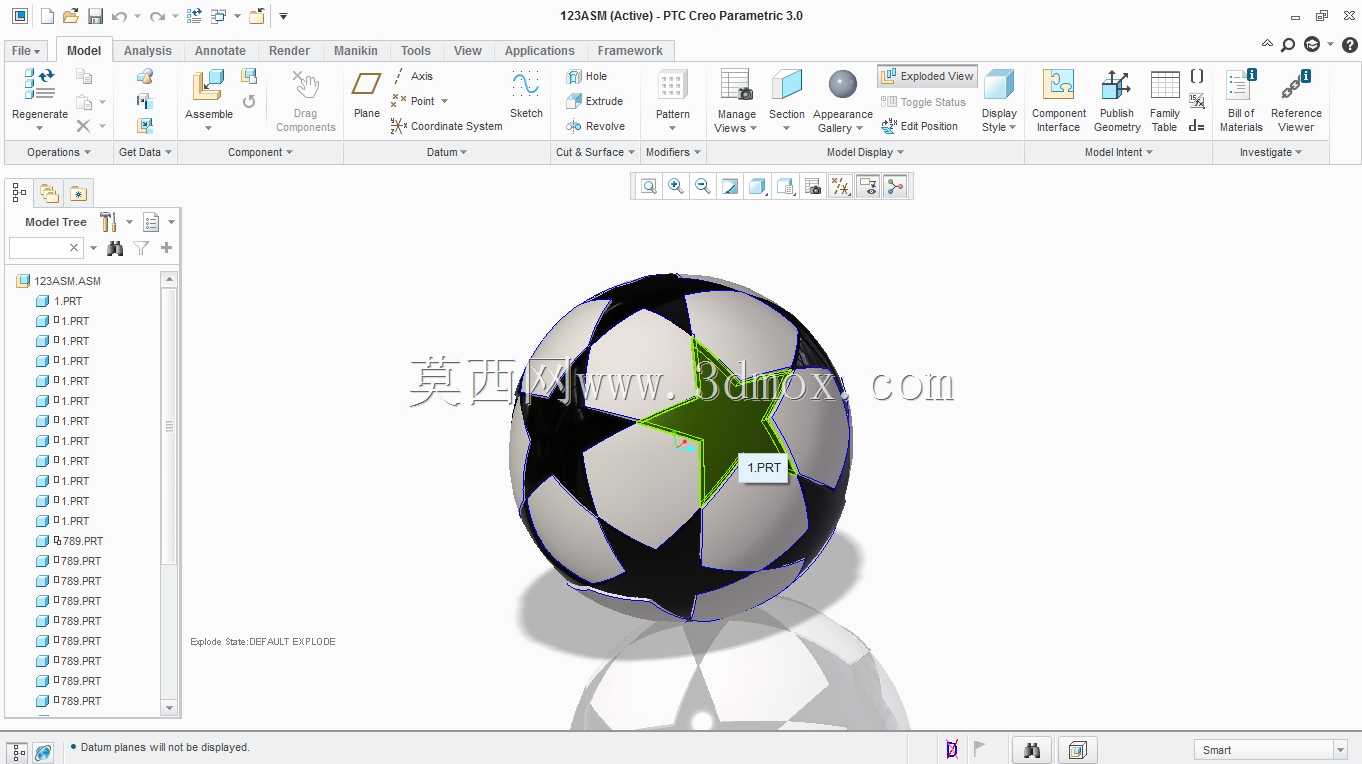

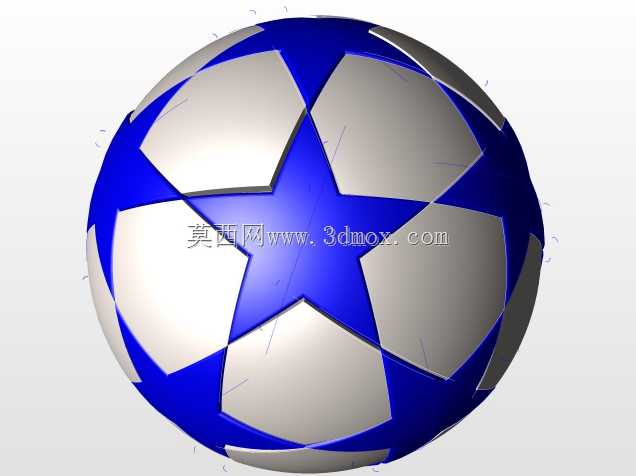

日常做结构建模练习时，常选足球这类经典球面拼接构件练手，它的曲面拼接逻辑能很好锻炼参数化建模的空间把控能力，这类球面拼接结构的设计思路，也能给压力容器封头、球形储罐、装饰球面构件的分块设计提供参考。实际建模时先从球面几何逻辑入手，传统足球采用正五边形与正六边形的拼接方案，两种多边形边长完全相等，才能保证拼接后球面曲率连续无凸起错位。先确定球体基准直径，常规训练用足球直径在210mm左右，建模时先绘制基准球体，再通过基准轴、基准面的定位，在球面上投影出第一个正五边形的轮廓，注意五边形的每个顶点都要贴合球面，保证后续拼接的边完全等长。完成第一个五边形后，围绕它的五条边分别匹配正六边形，这里要注意每个六边形相邻的边，既要和五边形边长匹配，也要和相邻六边形的边完全重合，通过阵列、镜像的方式逐步铺满整个球面，过程中要反复检查相邻面的曲率连续性，避免出现面与面之间的缝隙或者重叠。建模时采用装配模块的思路来做，把每一块五边形、六边形面板作为单独的零件来处理，方便后续给不同面板赋予不同的外观材质，也能模拟实际足球生产中，每一块球皮单独裁切后热压拼接的工艺逻辑。实际生产中这类球皮的拼接边界要预留1.5mm左右的粘接缝，建模时可以把这个工艺缝做出来，还原真实产品的结构细节。这类球面分块设计的应用场景不局限于体育用品，在大型球形场馆的幕墙分块、球形游乐设施的外壳拼接、球形储罐的瓣片设计中，都能用到相同的几何拼接逻辑，通过正多边形分块的方式，把复杂的球面拆解为平面板材可加工的单元，降低曲面加工的难度与成本。建模过程中要注意每一块多边形面板的厚度均匀性，常规足球的球皮厚度在3mm左右，建模时给每个曲面片做等距加厚，保证加厚后面板之间的拼接缝对齐，不会出现厚薄不均导致的装配错位。完成所有面板的建模后，在装配环境下逐一匹配相邻面板的拼接约束，模拟实际生产中球皮从平面到球面的热压变形贴合过程，最后检查整个球体的圆度，保证所有外表面点到球心的距离偏差控制在0.5mm以内，符合运动器材的尺寸精度要求。
